ABB LD 800 HSE-GRUNDLAGE Fieldbus, das Gerät LD 800HSE verbindet
ABB LD 800 HSE
,GRUNDLAGE Fieldbus

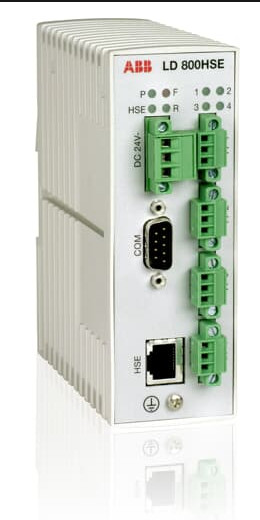

Produkt: ABB LD 800 HSE-GRUNDLAGE Fieldbus, welches das neue Verpacken Fabrik Gerät LD 800HSE verbindet
Der LD 800HSE, der Gerät verbindet, dient als Zugang zwischen den Feldgeräten auf den Verbindungen H1 und dem HSE-Teilnetze.
LD 800HSE ermöglicht dem Zugang zu den Feldgeräten, die an die GRUNDLAGE Fieldbus (FF) angeschlossen werden von Überwachungs- und von den Kontrollsystemen sowie von den Managementkonsolen. Das Gerät wird für überflüssigen Gebrauch qualifiziert, in dem die entsprechenden H1-ports von zwei Verbindungsgeräten an eine Verbindung H1 angeschlossen werden. Eine unterschiedliche Redundanzverbindung zwischen den Primär- und Sekundärverbindungsgeräten stellt zuverlässigen Failover und Überwachung der Redundanz sicher.
Zwei verschiedene Versionen sind verfügbar, eins für Schutzzonen und eins für gefährliche Bereiche.
Nutzen
- Stellt Verbindung zwischen dem Hochgeschwindigkeits-Protokoll Ethernets des FF (HSE) und bis vier Verbindungen H1 zur Verfügung
- Transparente Konfiguration von verbundenen Geräten H1 vom Wirtssystem
- Erlaubt Zugang zu den Blöcken in den Geräten H1 (Anwender)
- Vier unabhängige Meister der Verbindungs-H1 (LAS)
- Veröffentlichen Sie/zu unterzeichnen (H1) (mit bis 4 Unterzyklen)
- Neu auflegen von Daten von einer Verbindung H1 in andere oder von H1 zu HSE
- Mikroprogrammaufstellungsaktualisierung über Download
| Technische Daten LD 800HSE | ||
| Mechanischer Entwurf | Maße | (Breite der Höhe x der Länge x) 47 x 131 x 111 Millimeter, an der Hutschiene 35 Millimeter angebracht |
| Gewicht | ca. 0,4 Kilogramm | |
| Grad Schutz | IP 20 | |
| Umweltbedingungen | Betriebstemperatur | 0° C… +55° C, nicht-vertikale Montage und gehemmte Luft Konvektion verringert möglicherweise Höchsttemperatur |
| Lagertemperatur | −20° C… +70° C | |
| Relative Luftfeuchtigkeit | 0%… 95%, kondensationsfrei | |
| Ethernet-Schnittstelle | Zahl von Kanälen | 1 |
| Hafen | Ethernet 10BASE-T/100BASE-TX, TJ45 | |
| Übertragungsraten | 10 Mbit/s oder 100 Mbit/s (Autosensing) | |
| Schnittstelle H1 Fieldbus | Zahl von Kanälen | 4 |
| Häfen | Pfostenschraubklemmen FF H1 3 (steckbar) Transformatorkoppelung galvanisch lokalisiert |
|
| Bitübertragungsschichtprofil | Art 114, Standardenergiesignalisieren, separat angetrieben, nicht eigensicher | |
| Übertragungsrate | 31,25 kbit/s | |
| Serielle Schnittstelle | Hafen | 9-pole SubD Mann RS-232, 115,2 kbit/s |
| Bescheinigungen | CER-Befolgungs-ACC. zu EMC-Richtlinie 2004/108/Z.B. (EMC), 2006/95/Z.B. (Niederspannung) und 94/9/Z.B. (ATEX) Elektrisches magnetisches Compatibilty (EMC) ACC. zu. FCC-Teil 15 Klasse A Subpart-B, VCCI Informationstechnologie-Ausrüstung 2002 der Klassen-2 Schock- und Erschütterungs-ACC. zu LÄRM IEC68 Teil 2 G3 beschichtete ACC. zu ANSI/ISA 71,04, EN60068-2-60 |
|
| Bescheinigungen (EX einzige LD 800HSE) |
Gefährliche Standort-Bescheinigung: |
|
