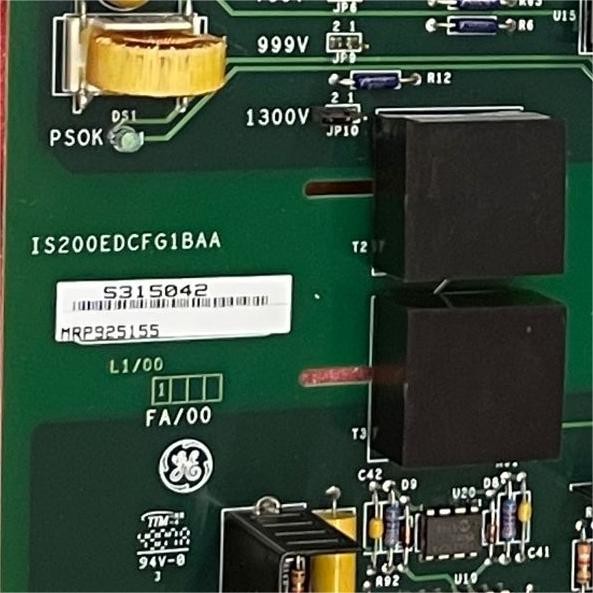

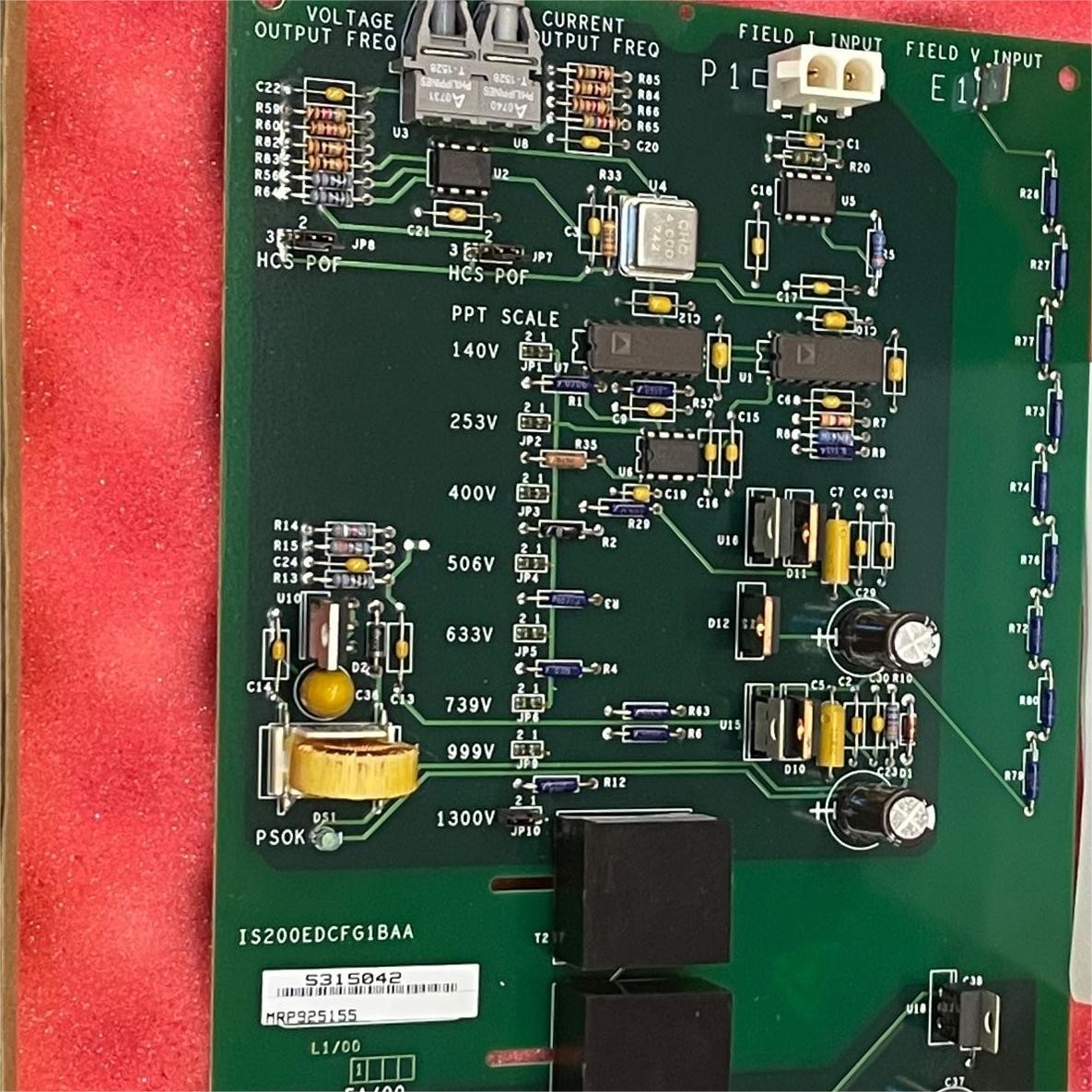

Produkt:General Electric Mark VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER Board ist jetzt auf Lager

Beschreibung

GE IS200EDCFG1BAA ist Teil vonEX2100 Erregungssystem,ein von GE entwickeltes Exciter DC Feedback Board.

Das EDCF-Board misst den Anregungsstrom und die Spannung auf der SCR-Brücke innerhalb der Antriebsanlage der EX2100-Serie.es dient als Schnittstelle zum EISB-Board über einen Hochgeschwindigkeits-GlasfaserverbindungsanschlussEin integraler Bestandteil des Boards ist der LED-Indikator, der visuelle Rückmeldungen darüber gibt, ob die Stromversorgung ordnungsgemäß funktioniert.

Signalbereich und Steuerung: Die Ausgangsfrequenz des VCO ist direkt proportional zur Amplitude des Eingangsspannungssignals.Die VCO übersetzt Effektivvariationen des Feldstroms in entsprechende Veränderungen der AusgangsfrequenzDiese Frequenzmodulation liefert eine dynamische Darstellung des Feldstrommoments und ermöglicht eine präzise Überwachung und Steuerung innerhalb des Steuerungssystems.

Signalverarbeitung: Das durch den Gleichspannungs-Shunt erzeugte Signal auf niedriger Ebene wird in einen spezialisierten Schaltkreis eingegeben, der als Differenzialverstärker bekannt ist.Dieser Verstärker ist dafür verantwortlich, das Signal zu verstärken und gleichzeitig eine Differenzverstärkung zu liefern, um seine Genauigkeit und Robustheit zu verbessernDie Ausgangsspannung des Differenzialverstärkers ist sorgfältig geregelt und liegt zwischen -5 Volt (V) und +5 Volt (V).

Integration eines Spannungssteuerten Oszillators: Die regulierte Ausgangsspannung des Differenzverstärkers dient als Eingangssignal für einen Spannungssteuerten Oszillator (VCO).Ein VCO ist ein elektronischer Oszillator, dessen Schwingungsfrequenz durch einen Spannungseingang gesteuert wirdIn diesem Zusammenhang passt der VCO seine Schwingungsfrequenz anhand der Größe der vom Verstärker empfangenen Eingangsspannung an.
