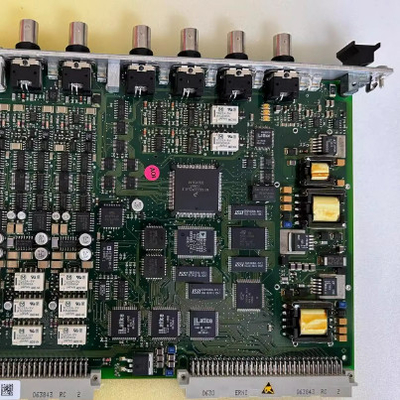

Produkt:MPC4 200-510-150-031 Maschinenschutzkarte Typ MPC4 auf Lager

Beschreibung

Die Maschinenschutzkarte MPC4 ist das zentrale Element des Maschinenschutzesystems (MPS) der Serie VM600 von Meggitt Sensing Systems® Vibro-Meter®.Diese sehr vielseitige Karte ist in der Lage, bis zu vier dynamische Signalinputs und bis zu zwei Geschwindigkeitsinputs gleichzeitig zu messen und zu überwachen.

Die dynamischen Signalinputs sind vollständig programmierbar und können unter anderem Signale für Beschleunigung, Geschwindigkeit und Verschiebung (Nähe) annehmen.Die Multi-Channel-Verarbeitung an Bord ermöglicht die Messung verschiedener physikalischer Parameter, einschließlich relativer und absoluter Vibration, Smax, Exzentrizität, Schubposition, absolute und differenzielle Ausdehnung des Gehäuses, Verschiebung und dynamischer Druck.

Digitale Verarbeitung umfasst digitale Filterung, Integration oder Differenzierung (falls erforderlich), Berichtigung (RMS, Mittelwert, wahrer Spitzenwert oder wahrer Spitzenwert);Reihenfolgeverfolgung (Amplitude und Phase) und Messung der Lücke zwischen Wandler und Ziel.

Die Geschwindigkeits- (Tachometer-) Eingänge akzeptieren Signale von einer Vielzahl von Geschwindigkeitssensoren, einschließlich Systeme, die auf Näherungssonden, Magnetimpulsempfängern oder TTL-Signalen basieren.Fraktionstacho-Verhältnisse werden ebenfalls unterstützt.

Die Kalibrierung kann in metrischen oder imperialen Einheiten ausgedrückt werden.Die Alarm- und Gefahrenwerte können je nach Geschwindigkeit oder externen Informationen angepasst werden..

Für jede Alarmstufe ist eine interne digitale Ausgabe (auf der entsprechenden IOC4T-Karte) verfügbar.Diese Alarmsignale können auf einem Bus innerhalb des VM600-Racks geleitet werden, um Relais auf optionalen Relaiskarten (wie IRC4 und RLC16) zu steuern..

Die verarbeiteten dynamischen (Vibrations-) und Geschwindigkeitssignale sind auf der Rückseite des Racks (auf der Vorderseite des IOC4T) als analoge Ausgangssignale verfügbar.Spannungsbasierte (0 bis 10 V) und Strombasierte (4 bis 20 mA) Signale werden bereitgestellt.

Das MPC4 führt bei Anschluss einen Selbsttest und eine Diagnosetest-Routine durch.Das eingebaute “OK System” der Karte überwacht kontinuierlich den Signalpegel der Sensoren und weist auf ein Problem aufgrund einer kaputten Übertragungsleitung hin., defekter Wandler oder Konditioner.

Datenblatt:DS_VM600_MPC4-de.pdf
