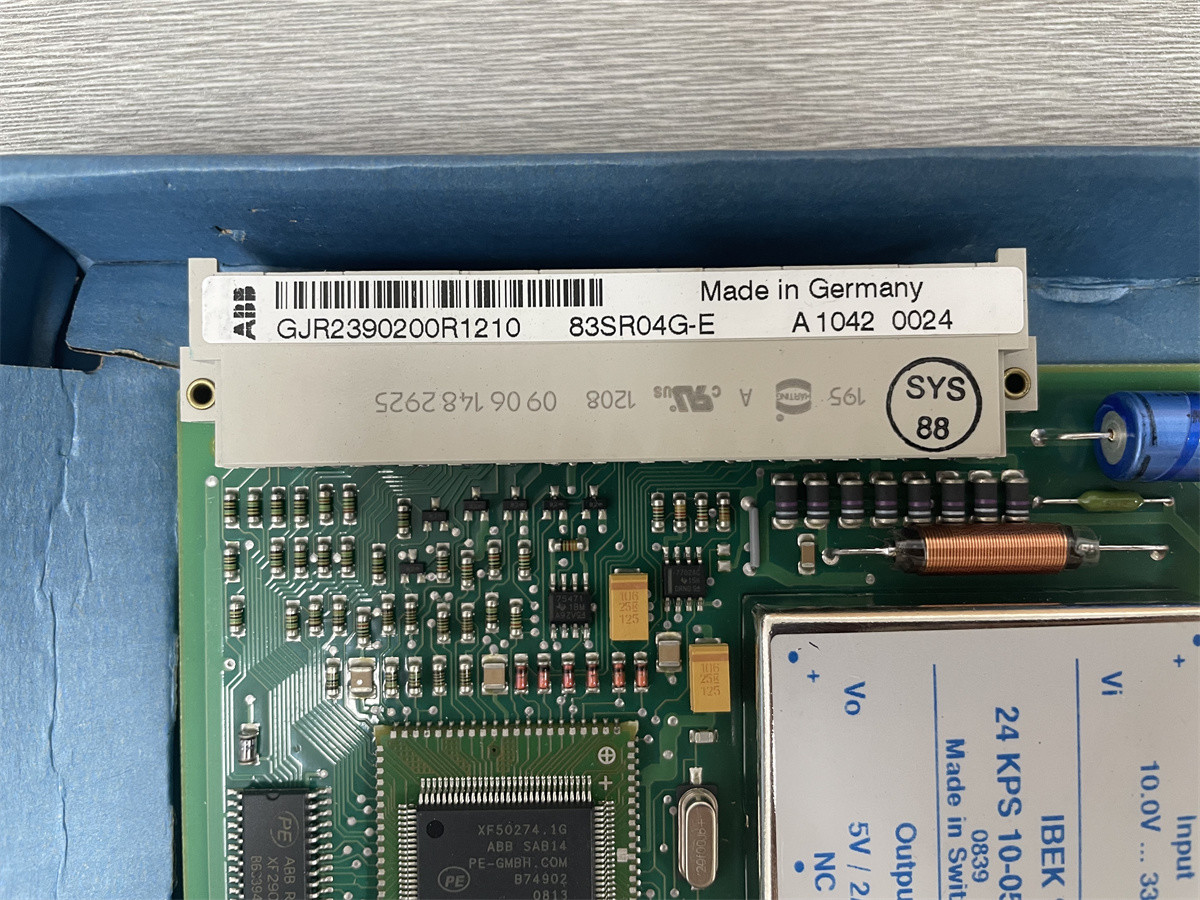

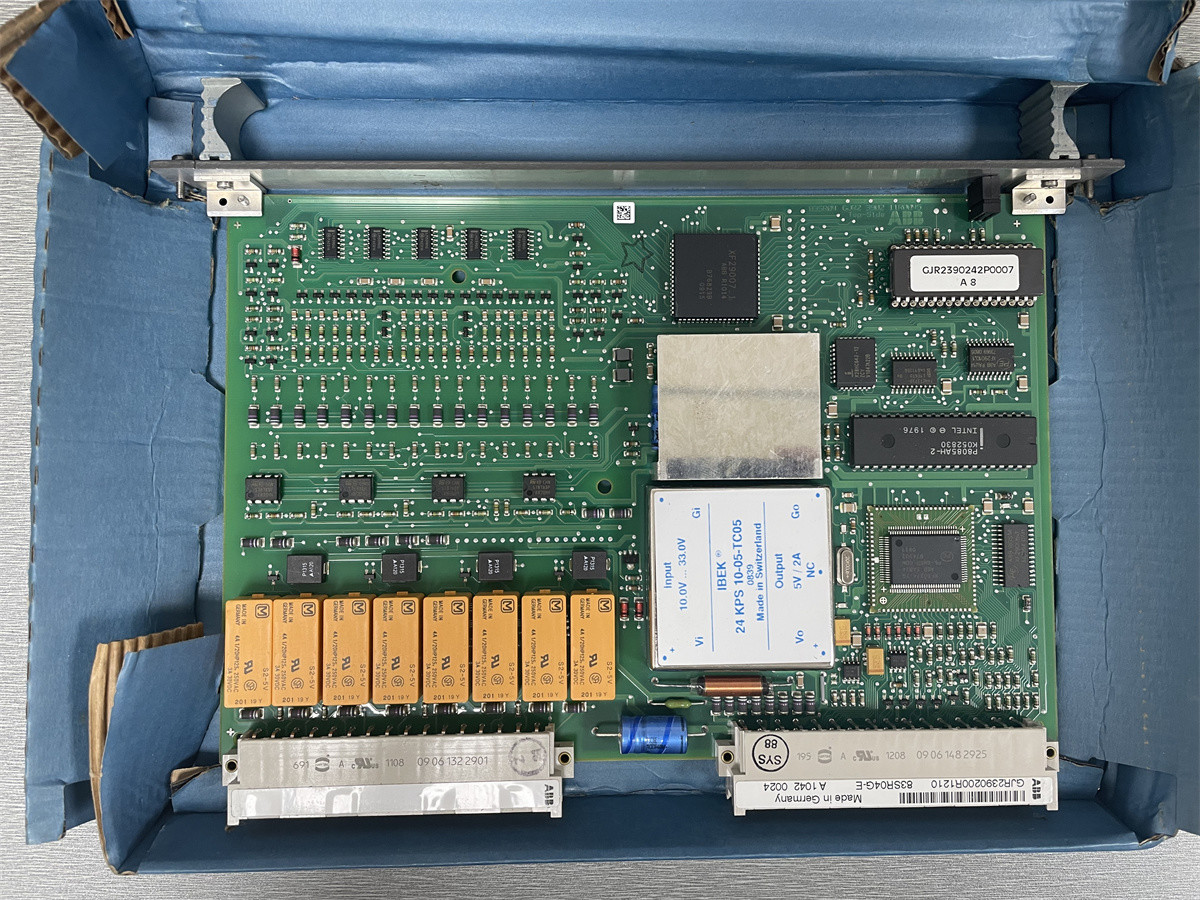

Produkt:83SR04 GJR2390200R1210 83SR04G-E ABB Binär- und Analogsteuerung Signalverarbeitungsteuerungsmodul

Beschreibung

83SR04G-E ist das ABB PROCONTROLsystem Binary and Analog Control Signal Processing Control Module. 83SR04G-E wird für binäre und analoge Steuerungsaufgaben mit gespeichertem Programm auf dem Laufwerk verwendet,Gruppen- und EinheitskontrollstufenEs kann für folgende Anwendungen verwendet werden:
- Antriebssteuerung von Einbahnantrieben
- Antriebssteuerung der Aktoren
- Antriebssteuerung von Magnetventilen
- Binäre Funktionsgruppenkontrolle (sequentiell und logisch)
- 3-Stufen-Steuerung
- Signalkonditionierung

Eigenschaften
Die Moduladresse wird automatisch eingestellt, indem das Modul an die PROCONTROL-Station angeschlossen wird.
Die über den Bahnhofsbus empfangenen Telegramme werden vom Modul über ihre Paritätsbits auf fehlerfreie Übertragung überprüft.
Die vom Modul an den Bus gesendeten Telegramme sind mit Paritätsbits versehen, um eine fehlerfreie Übertragung zu gewährleisten.
Das Benutzerprogramm wird in einem nichtflüchtigen Speicher (EEPROM) gespeichert. Es kann über den Bus vom PDDS geladen und geändert werden.
Das Modul ist einsatzbereit, sobald eine gültige Benutzerliste geladen ist.
Für die Kommunikation mit dem Prozess und der Schaltanlage benötigt das Modul folgende Spannung:
USA/USB Betriebsspannung +24 V
mit einer Spannung von mehr als 50 W und einer Spannung von mehr als 100 W,
US11 Versorgung mit Kontakten der Prozessschnittstelle 1
US21 Versorgung mit Kontakten der Prozessschnittstelle 2
US31 Versorgung mit Kontakten der Prozessschnittstelle 3
US41 Versorgung mit Kontakten der Prozessschnittstelle 4
Die Spannungen US11...US41 sind kurzschlusssicher und sollen jegliche Wechselwirkung verhindern.
Die Betriebsspannungen und die externen Logiksignale sind mit dem Referenzleiter Z verbunden.
An der Vorderseite des Moduls werden folgende Anzeigen über Leuchtdioden angezeigt:

ST-Störung
Störung des SG-Moduls

Die Leuchtdiode ST signalisiert Störungen im Modul und in der Datenkommunikation mit dem Modul. Die Leuchtdiode SG signalisiert nur Modulstörungen.

Modulentwurf
Das Modul besteht im Wesentlichen aus folgenden Elementen:
- Prozessoberfläche
- Bahnhof-Bus-Schnittstelle
- Verarbeitungsbereich

Prozessoberfläche
In der Prozessschnittstelle werden die Prozesssignale an die Modulinnersignallevel angepasst.

Schnittstelle zwischen Bahnhof und Bus
In der Bahnhofs-Bus-Schnittstelle werden die Modulsignale an den Bus angepasst. Dies beinhaltet im Wesentlichen eine parallele/seriale Umwandlung.

Verarbeitungsbereich
Zur Verarbeitung der vom Prozess und dem Bus kommenden Signale ist das Modul mit einem Mikroprozessor ausgestattet, der über einen Modul-internen Bus in Verbindung mit den folgenden Speicherbereichen arbeitet.

Bestelldaten:
83SR04-E/R1210 Ordnungsnummer: GJR2390200R1210
