Produkt:ABB 07DC92 GJR5252200R0101 Ziffern-Eingangs-/Ausgangsmodul

Digitale Eingangs-/Ausgangsmodul 07 DC 92 32 konfigurierbare digitale Eingänge/Ausgänge, 24 V Gleichstrom, elektrisch isoliert in Gruppen, Ausgänge können mit 500 mA beladen werden, CS31 Systembus

Bestimmung Das digitale Eingangs-/Ausgangsmodul 07 DC 92 wird als Fernmodul auf dem CS31-Systembus verwendet. Es enthält 32 Eingänge/Ausgänge, 24 V Gleichstrom, in 4 Gruppen mit folgenden Eigenschaften:• Die Eingänge/Ausgänge sind einzeln zugänglich • als Eingabe• als Ausgang oder • als wiederlesbarer Ausgang (kombinierter Eingang/Ausgang) • Die Ausgänge • arbeiten mit Transistoren, • haben eine Nennlast von 0,5 A und • sind gegen Überlastung und Kurzschluss geschützt.

• Die 4 Gruppen von Eingängen/Ausgängen sind elektrisch voneinander und vom Rest der Einheit isoliert. • Das Modul hat zwei digitale Adressen für Eingänge und Ausgänge auf dem CS31-Systembus.Es ist möglich, die Einheit ausschließlich als Ausgangsmodul zu konfigurierenIn diesem Fall sind die Adressen für die Eingänge nicht erforderlich. Das Gerät arbeitet mit einer Versorgungsspannung von 24 V Gleichstrom. Die Systembusverbindung ist elektrisch vom Rest des Geräts isoliert.Das Modul bietet eine Reihe von Diagnosefunktionen (siehe Kapitel "Diagnostik und Anzeigen").

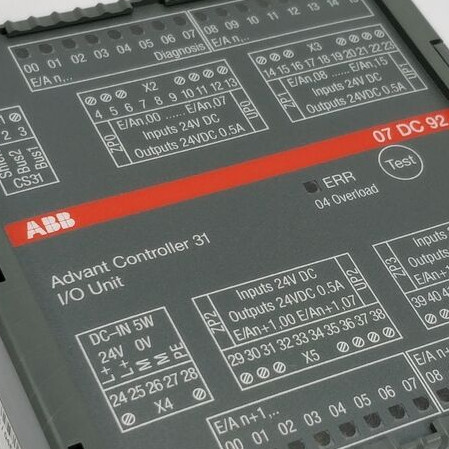

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsDie folgende Abbildung zeigt die elektrische Verbindung des Eingang/Ausgang-Moduls.
