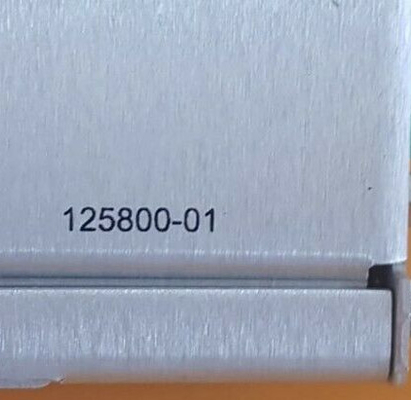

Produkt:Bently Nevada Bently Nevada 3500/25 125800-01 Keyphasor I/O Modul (Interne Anschlüsse)

Beschreibung
Das 3500/25 Enhanced Keyphasor Modul ist ein Modul mit halber Bauhöhe und zwei Kanälen, das verwendet wird, um Keyphasor-Signale an die Überwachungsmodule in einem 3500-Rack zu liefern. Das Modul empfängt Eingangssignale von Näherungssonden oder magnetischen Aufnehmern und wandelt die Signale in digitale Keyphasor-Signale um, die anzeigen, wann die Keyphasor-Markierung auf der Welle mit dem Keyphasor-Wandler übereinstimmt. Das 3500-Maschinenschutzsystem kann bis zu vier Keyphasor-Signale für die normale Konfiguration und bis zu acht Keyphasor-Signale in einer gepaarten Konfiguration akzeptieren.

Das Keyphasor-Signal ist ein Impuls pro Umdrehung oder ein Impuls mit mehreren Ereignissen pro Umdrehung von einer rotierenden Welle oder einem Zahnrad, der verwendet wird, um eine präzise Zeitmessung bereitzustellen. Dies ermöglicht es 3500-Überwachungsmodulen und externen Diagnosegeräten, die Wellendrehzahl und Vektorparameter wie 1X-Vibrationsamplitude und -phase zu messen.
Das Enhanced Keyphasor Modul ist ein verbessertes 3500-Systemmodul. Es bietet erweiterte Keyphasor-Signalverarbeitungsfunktionen gegenüber dem vorherigen Design, während es die vollständige Abwärtskompatibilität in Bezug auf Form, Passform und Funktion mit bestehenden Keyphasor-Modulen für den Einsatz in Altsystemen beibehält. Das Keyphasor-Modul, PWA 125792-01, wird vollständig durch das aktualisierte Modul 149369-01 ersetzt.

Wenn ein System-Keyphasor-Eingang für Triple Modular Redundant (TMR)-Anwendungen erforderlich ist, sollte das 3500-System zwei Keyphasor-Module verwenden. In dieser Konfiguration arbeiten die Module parallel, um sowohl ein primäres als auch ein sekundäres Keyphasor-Signal an die anderen Module im Rack zu liefern. Ein System mit mehr als vier Keyphasor-Eingängen kann eine gepaarte Konfiguration verwenden, vorausgesetzt, es gibt nicht mehr als vier primäre Keyphasor-Eingangssignale. Eine gepaarte Konfiguration erfordert zwei aufeinanderfolgende Überwachungspositionen entweder in den oberen/unteren oder in beiden Halbschlitzpositionen. Vier Keyphasor-Module akzeptieren vier primäre und vier Backup-Eingangskanäle und stellen vier Ausgangskanäle bereit (einen pro Modul). Eine Konfiguration aus zwei gepaarten und einem nicht gepaarten (insgesamt drei Keyphasor-Module) ist ebenfalls möglich. In einer solchen Konfiguration kann der Benutzer den einen nicht gepaarten Keyphasor konfigurieren (entweder zwei 2-Kanal- oder eine 1-Kanal- und eine 2-Kanal-Option bestellen)

Das isolierte Keyphasor I/O-Modul ist für Anwendungen konzipiert, bei denen die Keyphasor-Signale parallel an mehrere Geräte angeschlossen sind und eine Isolierung von anderen Systemen erfordern, z. B. einem Steuerungssystem. Das isolierte I/O-Modul wurde speziell für Anwendungen mit magnetischen Aufnehmern entwickelt, ist aber mit Proximitor*-Anwendungen kompatibel und bietet Isolierung, solange eine externe Stromversorgung bereitgestellt wird.

Die Absicht dieses I/O-Moduls war in erster Linie die Messung der Wellendrehzahl und nicht der Phase. Das Modul kann Phasenmessungen liefern, aber dieses I/O führt eine etwas höhere Phasenverschiebung ein als die nicht isolierte I/O-Version. Abbildung 1 zeigt die Phasenverschiebung, die die isolierten I/O-Module bei verschiedenen Maschinengeschwindigkeiten hinzufügen.

Zu den erweiterten Produktmerkmalen gehören die Erzeugung von Ereignissignalen pro Umdrehung aus Eingängen mit mehreren Ereignissen pro Umdrehung, feldaufrüstbare Firmware und Datenberichte zur Anlagenverwaltung.
