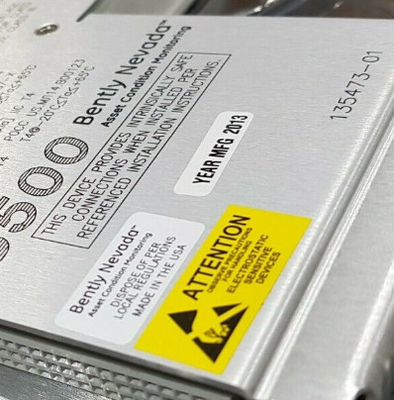

Produkt:Bently Nevada 3500/25-01-03-00 135473-01 Innenbarriere I/O mit internen Endungen

Beschreibung
Das 3500/25 Enhanced Keyphasor Module ist ein zweikanaliges Modul mit einer halben Höhe, das Keyphasor-Signale an die Monitormodule in einem 3500-Rack liefert. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerDas Maschinenschutzsystem 3500 kann bis zu vier Keyphasor-Signale für die normale Konfiguration und bis zu acht Keyphasor-Signale in einer gepaarten Konfiguration annehmen.

Ein Keyphasor-Signal ist ein einmal pro Runde oder mehrfach pro Runde stattfindender Impuls einer rotierenden Welle oder eines Drehwerks, der zur präzisen Zeitmessung verwendet wird.Dies erlaubt 3500 Monitor-Module und externe Diagnosegeräte, um die Schacht-Rotationsgeschwindigkeit und Vektorparameter wie 1X-Vibrationsamplitude und Phase zu messen.
Das erweiterte Keyphasor-Modul ist ein verbessertes Systemmodul von 3500.Es bietet erweiterte Keyphasor-Signalverarbeitungsfunktionen gegenüber dem vorherigen Design, während es in Form eine vollständige Abwärtskompatibilität beibehältDas Keyphasor-Modul PWA 125792-01 wird vollständig durch das aktualisierte Modul 149369-01 ersetzt.

Wenn für Triple Modular Redundant (TMR) Anwendungen ein System-Keyphasor-Eingang erforderlich ist, sollte das System 3500 zwei Keyphasor-Module verwenden.die Module arbeiten parallel, um sowohl ein primäres als auch ein sekundäres Keyphasor-Signal an die anderen Module im Rack zu liefernEin System mit mehr als vier Keyphasor-Eingängen kann eine gepaarte Konfiguration verwenden, sofern nicht mehr als vier primäre Keyphasor-Eingabesignale vorhanden sind.Eine gepaarte Konfiguration erfordert zwei aufeinanderfolgende Überwachungspositionen entweder in den oberen/unten oder in beiden Halbschlittenpositionen.Vier Keyphasor-Module akzeptieren vier primäre und vier Backup-Eingabe-Kanäle und bieten vier Ausgabe-Kanäle (ein pro Modul).Eine Konfiguration von zwei gepaarten und einem nicht gepaarten (insgesamt drei Keyphasor-Module) ist ebenfalls möglich. In einer solchen Konfiguration kann der Benutzer den einen nicht gepaarten Keyphasor konfigurieren (entweder zwei 2-Kanal- oder eine 1-Kanal- und eine 2-Kanal-Option bestellen)

Das Isolated Keyphasor I/O-Modul ist für Anwendungen konzipiert, bei denen die Keyphasor-Signale parallel zu mehreren Geräten gebunden sind und von anderen Systemen wie einem Steuerungssystem isoliert sein müssen. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Die Absicht dieses I/O-Moduls war in erster Linie die Messung der Wellengeschwindigkeit und nicht der Phase.aber dieser E/A führt eine etwas höhere Phasenverschiebung als die nicht isolierte E/A-Version einAbbildung 1 zeigt die Phaseverschiebungsmenge, die die Isolierten I/O-Module bei unterschiedlichen Maschinengeschwindigkeiten hinzufügen.

Verbesserte Produktfunktionen umfassen die Erzeugung von einmal pro Runde Ereignissignalen aus mehreren Ereignissen pro Runde Eingängen, Feld-upgradable Firmware und Asset-Management-Datenberichterstattung.
