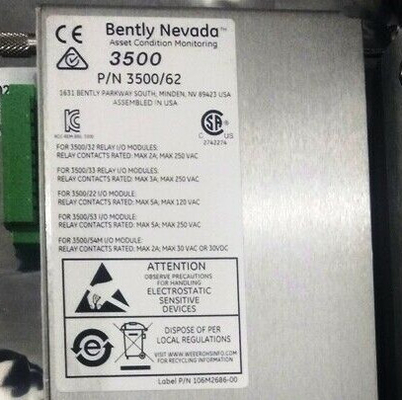

Produkt:Bently Nevada 3500/62-03-00 136294-01 Isoliertes E/A-Modul mit internen Endungen

Beschreibung
Der Prozessvariable Monitor 3500/62 ist ein 6-Kanal-Monitor für die Verarbeitung kritischer Parameter der Maschine, die eine kontinuierliche Überwachung erfordern, wie Druck, Strömungen, Temperaturen und Niveaus.Der Monitor akzeptiert Strom-Eingänge von +4 bis +20 mA oder jede verhältnismäßige Spannung zwischen -10 Vdc und +10 VdcEs konditioniert diese Signale und vergleicht die konditionierten Signale mit benutzerprogrammierbaren Alarm-Setpoints.

Der Monitor 3500/62:
Vergleicht kontinuierlich überwachte Parameter mit konfigurierten Alarmmesspunkten, um Alarme für den Maschinenschutz zu aktivieren.

Bereitstellung wesentlicher Maschinendaten für Betriebs- und Wartungspersonal.
Sie können den 3500/62 mit der 3500 Rack Configuration Software programmieren, um entweder Strom- oder Spannungsmessungen durchzuführen.+/-10 Volt Gleichstrom, isoliert 4-20 mA, oder 4-20 mA mit intrinsisch sicheren Zenerbarrieren.
Bei Verwendung in einer Triple Modular Redundant (TMR) -Konfiguration müssen Sie Prozessvariable Monitore nebeneinander in Gruppen von drei installieren.Der Monitor verwendet zwei Arten von Abstimmungen, um einen korrekten Betrieb zu gewährleisten und einen Verlust des Maschinenschutzes aufgrund von Ausfällen eines einzelnen Punktes zu vermeiden..

Dreifachmodulare Redundante (TMR) -Einheiten sind nicht mehr erhältlich.

Überlegungen bei der Bestellung
Allgemeine
Wenn das Modul 3500/62 einem bestehenden Überwachungssystem 3500 hinzugefügt wird, benötigt der Monitor folgende (oder neuere) Firmware- und Softwareversionen:

3500/20 Modul Firmware 1.07 (Rev G)

3500/01 Software Version 2.20

3500/02 Software Version 2.10

3500/03 Software Version 1.20
Wird die interne Barriere-E/A verwendet, muss das System auch den folgenden Anforderungen entsprechen:

3500/62 Modul Firmware- 1.06 (Rev C)

3500/01 Software Version 2.30
Sie können keine externen Terminationsblöcke mit internen Terminations-E/A-Modulen verwenden.
Bei der Bestellung von E/A-Modulen mit externen Endungen müssen die externen Endblöcke und Kabel separat bestellt werden.
