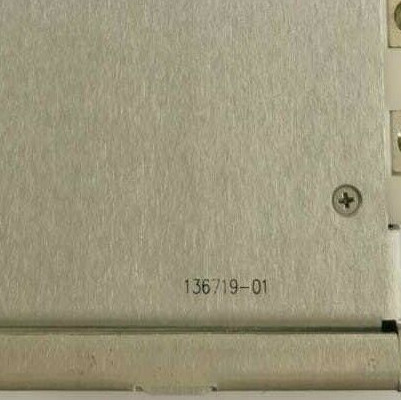

Produkt:Bently Nevada 3500/04 136719-01 Erdungs-E/A-Modul

Beschreibung
3500 Interne Barrieren sind intrinsisch sichere Schnittstellen, die einen Explosionsschutz für Transduzorsysteme bieten, die direkt mit dem Maschinenschutzsystem 3500 verbunden sind.

Die internen Barrieren sind vollständig mit dem System 3500 kompatibel und bieten eine bequeme und kostengünstige Lösung für die Installation aller Arten von Transduzersystemen in einem gefährlichen Bereich.

Im Gegensatz zu äußeren Barrieren sind 3500 Interne Barrieren integraler Bestandteil des 3500-Systems und werden die Leistung des Systems nicht beeinträchtigen.

Wir bieten Bently Nevada Transducer-Systeme mit umfassenden Zulassungen für Gefahrenanlagen an.Siehe kompatible Monitore und Wandler auf Seite 6.

Jede Komponente entspricht sowohl einzeln als auch als Teil eines Systems den Sicherheitsanforderungen nordamerikanischer und internationaler Normen.Sie müssen nicht auf einzelne Zertifikate verweisen, um die Kompatibilität zwischen Komponenten zu überprüfen.

Standard- und internen Barriere-Monitore können innerhalb desselben 3500 Racks platziert werden.

Installationsrichtlinien
Die internen Barrieren für ein Rack 3500 sind in spezielle Monitor-E/A-Module integriert. Diese Barrieren bieten Explosionsschutz für die an das System 3500 angeschlossenen Wandlersysteme.Ein intrinsisch sicheres (IS) Erdungsmodul stellt die IS-Erdverbindung über das 3500 System-Backplane bereit.

Das IS Earth Module benötigt eine eigene I/O-Modulposition und schließt die Verwendung dieser Monitorposition für andere 3500 System-Module aus.Außerdem, sind eine Reihe von Montagemöglichkeiten nicht verfügbar, wenn interne Barrieren in einem Rack 3500 installiert werden.

Neue Rackinstallationen
Das gleiche Rack kann sowohl interne Barriere- als auch Standard-E/A-Modultypen enthalten, ohne die Trennung zwischen der Gefahren- und der Sicherheitsbereichsfeldverkabelung zu beeinträchtigen.

Die Option "External Termination" ist für I/O-Module mit internen Barrieren nicht verfügbar, da
die Genehmigungen für gefährliche Bereiche erlauben nicht, eine intrinsisch sichere Verkabelung innerhalb eines mehrkernigen
Kabelmontage.

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

Ein Regal, das ein internes Barrieremodul enthält, muss über ein IS-Erdmodul 3500/04-01 verfügen, um die Erdverbindung des IS-Barrieremoduls zu ermöglichen.
