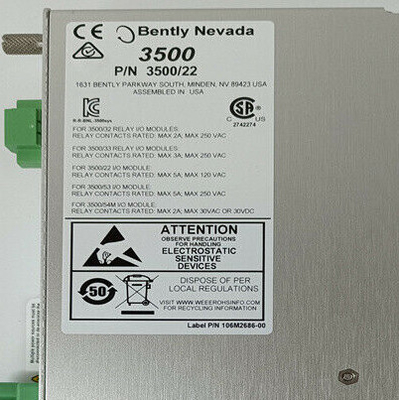

Produkt:Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX E/A-Modul

Beschreibung
Das 3500 Transient Data Interface (TDI) ist die Schnittstelle zwischen dem 3500-Überwachungssystem und der Maschinenverwaltungssoftware System 1* von GE. Das TDI kombiniert die Leistungsfähigkeit eines 3500/20 Rack Interface Module (RIM) mit der Datenerfassungsfähigkeit eines Kommunikationsprozessors wie TDXnet.

Der TDI wird im RIM-Steckplatz eines 3500-Racks in Verbindung mit den Monitoren der M-Serie (3500/40M, 3500/42M usw.) betrieben, um kontinuierlich stationäre und transiente Wellenformdaten zu sammeln und diese Daten über eine Ethernet-Verbindung an die Host-Software weiterzuleiten. (Siehe den Abschnitt „Kompatibilität“ am Ende dieses Dokuments.) Die statische Datenerfassung ist beim TDI Standard. Durch die Verwendung einer optionalen Channel Enabling Disk kann der TDI jedoch auch dynamische oder transiente Daten erfassen. Der TDI bietet in mehreren Bereichen Verbesserungen gegenüber früheren Kommunikationsprozessoren und integriert die Kommunikationsprozessorfunktion in das 3500-Rack.

Obwohl das TDI bestimmte Funktionen bereitstellt, die für das gesamte Rack gelten, ist es nicht Teil des kritischen Überwachungspfads und hat keinen Einfluss auf den ordnungsgemäßen, normalen Betrieb des gesamten Überwachungssystems. Jedes 3500-Rack benötigt ein TDI oder RIM, das immer Steckplatz 1 (neben den Netzteilen) belegt.
Für Triple Modular Redundant (TMR)-Anwendungen erfordert das 3500-System eine TMR-Version des TDI. Zusätzlich zu allen Standard-TDI-Funktionen führt der TMR TDI auch einen „Monitorkanalvergleich“ durch. Die 3500 TMR-Konfiguration führt die Monitorabstimmung mit dem in den Monitoroptionen angegebenen Setup aus. Mit dieser Methode vergleicht der TMR TDI kontinuierlich die Ausgaben von drei (3) redundanten Monitoren. Wenn der TDI feststellt, dass die Informationen von einem dieser Monitore nicht mehr (innerhalb eines konfigurierten Prozentsatzes) mit denen der anderen beiden Monitore übereinstimmen, markiert er den Monitor als fehlerhaft und fügt ein Ereignis in die Systemereignisliste ein.
