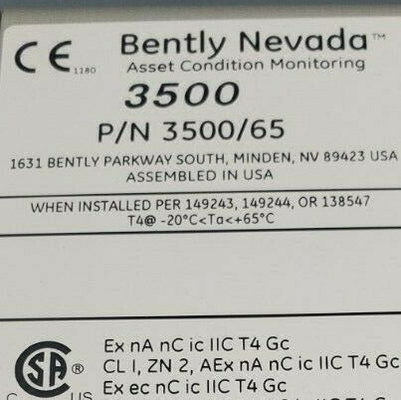

Produkt:Bently Nevada 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Modul, interne Endungen

Beschreibung
Der Monitor 3500/65 bietet 16 Kanäle zur Temperaturüberwachung und akzeptiert sowohl Widerstandstemperaturdetektor (RTD) als auch Temperatur-Eingänge mit isoliertem Thermoelement (TC).Der Monitor präzisiert diese Eingänge und vergleicht sie mit benutzerprogrammierbaren Alarm-Setpoints.
Sie können den 16-Kanal-Temperaturmonitor so konfigurieren, dass er isolierte Spitzenthermoelemente, 3-Draht-RTD, 4-Draht-RTD,oder eine Kombination von TC- und FTE-Einträgen.
Bei Triple Modular Redundant (TMR) -Konfigurationen müssen Temperaturmessgeräte in Gruppen von drei benachbarten Messgeräten installiert werden.In dieser Konfiguration verwendet der Monitor 2 Arten von Abstimmungen, um einen genauen Betrieb zu gewährleisten und um einzelne Punktfehler zu vermeiden.

Beschreibung

Der Monitor 3500/65 bietet 16 Kanäle zur Temperaturüberwachung und akzeptiert sowohl Widerstandstemperaturdetektor (RTD) als auch Temperatur-Eingänge mit isoliertem Thermoelement (TC).

Der Monitor wird mit der 3500 Rack Configuration Software programmiert.Sie können den 16-Kanal-Temperaturmonitor konfigurieren, um isolierte Spitze Thermocouples zu akzeptierenIn der Triple Modular Redundant (TMR) -Konfiguration müssen Temperaturmessgeräte in Gruppen von 3 benachbarten Messgeräten installiert werden.

In dieser Konfiguration verwendet der Monitor 2 Arten der Abstimmung, um einen genauen Betrieb zu gewährleisten und einzelne Fehler zu vermeiden.

Ersatzteile

172931-01 3500/65 Handbuch.

145988-02 3500/65 Überwachen.

172103-01 3500/65 RTD/Isolierte Spitze TC I/O-Modul, interne Endungen

173005 Verbindungskopf, interne Endung, 20-Position, schwarz

172109-01 3500/65 RTD/ Isolierte Spitze TC I/O-Modul, externe Endungen

172115-01 RTD/Isolierte Spitze TC Außenschlussblock (Euro-Style-Anschlüsse)

Informationen zur Bestellung:

3500/65-AA-BB
A: Typ des E/A-Moduls
01 RTD/TC mit isolierter Spitze mit internen Endungen
02 RTD/TC mit isolierter Spitze mit äußeren Endungen
B: Genehmigungsoption der Agentur
00 Keine
01 CSA/NRTL/C
02 CSA/ATEX

Kabel
3500/65 Transducer (XDCR) Signal zu externer Endung (ET) Blockkabel
134544-AAAA-BB
A: Kabellänge
5 Fuß (1,5 m)
0007 7 Fuß (2,1 Meter)
0010 3 Meter
0025 25 Fuß (7,5 m)
0050 50 Fuß (15 m)
0100 100 Fuß (30,5 m)
B: Montageanweisung
01 Nicht zusammengebaut
02 zusammengesetzt

Ersatzteile

172931 3500/65 Benutzerhandbuch
145988-02 3500/65 Monitor
172103-01 3500/65 RTD/Isolierte Spitze TC I/O-Modul, interne Endungen
173005 Verbindungskopf, interne Endung, 20-Position, schwarz
172109-01 3500/65 RTD/ Isolierte Spitze TC I/O-Modul, externe Endungen
172115-01 RTD/Isolierte Spitze TC Außen-Endblock (Euro-Verbindungen) Spezifikation
