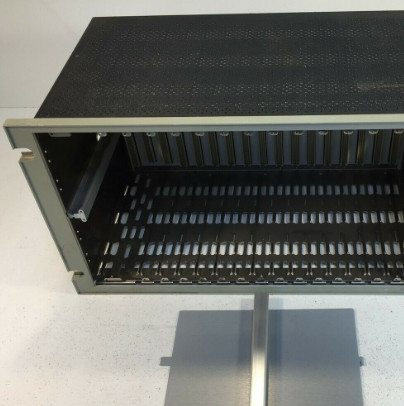

Produkt:Bently Nevada 3500/05-01-01-00-00-01 System-Rack

Beschreibung
Verwenden Sie das 3500 System-Rack, um alle 3500-Monitormodule und Netzteile zu montieren. Das Rack ermöglicht es Ihnen, 3500-Module in der Nähe voneinander zu platzieren, wodurch sie leicht miteinander kommunizieren können, und Netzteile zu montieren, die zur Stromversorgung jedes Moduls erforderlich sind.

3500-Racks sind in zwei Größen erhältlich:
Rack in voller Größe. 19-Zoll-EIA-Rack mit 14 verfügbaren Modulsteckplätzen.
Mini-Rack. 12-Zoll-Rack mit sieben verfügbaren Modulsteckplätzen.

Sie können 3500-Racks in drei Formaten bestellen:
Plattenmontage. Dieses Rackformat wird an rechteckigen Aussparungen in Platten montiert und mit den mit dem Rack gelieferten Klemmen an der Platte befestigt. Drahtanschlüsse und E/A-Module sind von der Rückseite des Racks zugänglich.

Rackmontage. Dieses Rackformat montiert das 3500-Rack auf 19-Zoll-EIA-Schienen. Drahtanschlüsse und E/A-Module sind von der Rückseite des Racks zugänglich.

Schottwandmontage. Dieses Rackformat montiert das Rack an einer Wand oder Platte, wenn die Rückseite des Racks nicht zugänglich ist. Drahtanschlüsse und E/A-Module sind von der Vorderseite des Racks zugänglich. Das 3500/05 Mini-Rack ist in diesem Format nicht erhältlich.

Die Netzteile und das Rack-Schnittstellenmodul müssen die ganz linken Rackpositionen einnehmen. Die verbleibenden 14 Rackpositionen (sieben Rackpositionen für das Mini-Rack) stehen für eine beliebige Kombination von Modulen zur Verfügung.
Wenn Sie vorhaben, interne Barrieren im 3500-Rack zu installieren, konsultieren Sie die Spezifikationen und Bestellinformationen für 3500 Internal Barriers (Dokument 141495), das auf Bently.com verfügbar ist.

Bestellinformationen
Für die detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen siehe den Approvals Quick Reference Guide (108M1756), der auf Bently.com verfügbar ist.
Produktbeschreibung
3500/05-AA-BB-CC-DD-EE

A: Rackgröße
01 19-Zoll-Rack (14 Modulsteckplätze)
02 12-Zoll-Mini-Rack (7 Modulsteckplätze)

B: Montageoptionen
01 Plattenmontage-Option, Rack in voller Größe
02 Rackmontage-Option, Rack in voller Größe (montiert auf 19-Zoll-EIA-Rack)
03 Schottwandmontage-Option (nicht im Mini-Rack verfügbar)
04 Plattenmontage-Option, Mini-Rack
05 Rackmontage-Option, Mini-Rack

C: Zulassungsoption
00 Keine
01 CSA/NRTL/C (Klasse 1, Division 2)

02 ATEX/IECEx/CSA (Klasse 1, Zone 2)

D: Reserviert
00 Keine

E: Europäische Konformitätsoption
01 CE
