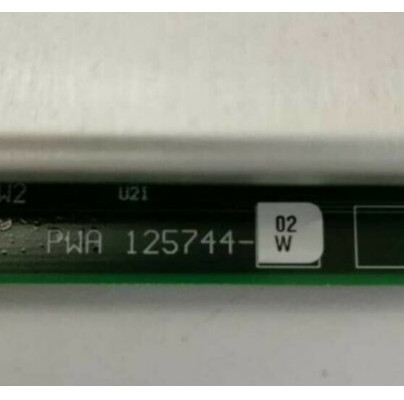

Bently Nevada 3500/20-01-01-00 125744-02 Standard-Rack-Schnittstellenmodul


Produkt:Bently Nevada 3500/20-01-01-00 125744-02 Standard-Rack-Schnittstellenmodul

Beschreibung
Das Rack Interface Module (RIM) ist die primäre Schnittstelle zum Rack 3500. Es unterstützt ein proprietäres Protokoll zur Konfiguration des Racks und zum Abrufen von Maschinendaten.Das RIM muss sich in Schlitz 1 des Racks befinden (neben den Stromversorgungen).

Das RIM unterstützt kompatible Bently Nevada-Externe Kommunikationsprozessoren wie TDXnet, TDIX und DDIX.die RIM ist nicht Teil des kritischen Überwachungspfades und hat keinen Einfluss auf die ordnungsgemäßeEin RIM ist pro Regal erforderlich.

Für Triple Modular Redundant (TMR) Anwendungen benötigt das 3500 System eine TMR-Version des RIM.Das TMR RIM führt auch "Monitor Channel Comparison" durch.." Die TMR-Konfiguration 3500 implementiert die Monitor-Abstimmung unter Verwendung der in den Monitoreinstellungen angegebenen Einstellungen.

Mit dieser Methode vergleicht das TMR RIM kontinuierlich die Ausgänge von drei (3) redundanten Monitoren.Wenn das TMR-RIM feststellt, dass die Informationen eines dieser Monitore nicht länger innerhalb eines konfigurierten Prozentsatzes der Informationen der beiden anderen Monitore liegen,, wird angezeigt, dass der Monitor einen Fehler hat und ein Ereignis in die Systemereignisliste aufgenommen.

Bestellinformationen
Bei der Verwendung von Zylindersystemen
A: Rack-Schnittstellentyp
0 1 Standard RIM (Verwendung für Standardüberwachungsanwendungen)
0 2 TMR RIM (Nur für Anwendungen, für die eine Dreifachmodulare Redundante Konfiguration erforderlich ist)

B: Typ des E/A-Moduls
0 1 E/A-Modul mit eingebautem Modem
0 2 E/A-Modul mit RS232/RS422-Schnittstelle

C: Genehmigungsoption der Agentur
0 0 Keine

0 1 CSA/NRTL/C

Ersatzteile
125744-02
Standard-Rack-Schnittstellenmodul
125744-01
TMR-Rack-Schnittstellenmodul
135031-01
RIM-E/A-Modul mit Modem-Schnittstelle
125768-01
RIM-E/A-Modul mit RS232/RS422-Schnittstelle
125760-01
Datenmanager-E/A-Modul

Ersatzteile
125744-02
Standard-Rack-Schnittstellenmodul
125744-01
TMR-Rack-Schnittstellenmodul
135031-01
RIM-E/A-Modul mit Modem
Schnittstelle
125768-01
RIM-E/A-Modul mit RS232/RS422
Schnittstelle
125760-01
Datenmanager-E/A-Modul
04425545
Erdungsgürtel für das Handgelenk (einmaliges Gebrauch)
00801286
Echtzeit-Uhr-IC
Der Wert der Verpackung ist:
Firmware-IC (für PWA 125744-01 Rev P oder höher oder für PWA 125744-02 Rev N oder höher)
00580441
Anschlusskopf, interne Endung, 3-Position, grün
00580436
Anschlusskopf, innere Endung, 6-Position, grün
129768-01
Betriebs- und Wartungshandbuch des RIM
