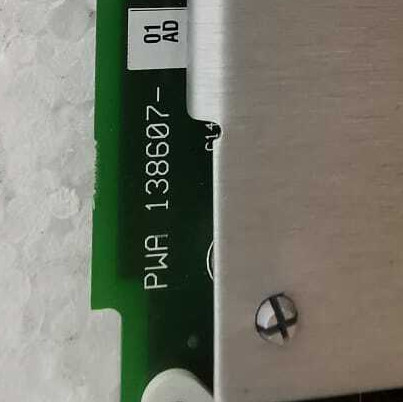

Bently Nevada 3500/22M-01-01-00 138607-01 Übergangsdatenschnittstelle


Produkt:Bently Nevada 3500/22M-01-01-00 138607-01 Übergangsdatenschnittstelle

Beschreibung
Die 3500 Transient Data Interface (TDI) ist die Schnittstelle zwischen dem 3500 Monitoring System und der System 1*-Maschinenmanagementsoftware von GE.Der TDI kombiniert die Fähigkeit eines Rack-Interface-Moduls (RIM) 3500/20 mit der Datenerfassungsfähigkeit eines Kommunikationsprozessors wie TDXnet.

Der TDI arbeitet im RIM-Slot eines Racks 3500 in Verbindung mit den Bildschirmen der Baureihe M (3500/40M, 3500/42M usw.).) zur kontinuierlichen Erhebung von Daten über die konstante und die transiente Wellenform und zur Übermittlung dieser Daten über eine Ethernet-Verbindung an die Host-Software. (siehe Abschnitt "Kompatibilität" am Ende dieses Dokuments) Die statische Datenerfassung ist bei der TDI standardmäßig vorhanden,jedoch mit einer optionalen Channel Enabling Disk ermöglicht die TDI dynamische oder vorübergehende Daten zu erfassen sowieDer TDI verfügt über Verbesserungen in mehreren Bereichen gegenüber früheren Kommunikationsprozessoren und integriert die Funktion Kommunikationsprozessor im Rack 3500.

Obwohl die TDI bestimmte Funktionen für das gesamte Rack bietet, ist sie nicht Teil des kritischen Überwachungspfades und hat keinen Einfluss auf den ordnungsgemäßen, normalen Betrieb des gesamten Überwachungssystems.Jedes 3500-Rack benötigt einen TDI oder RIM, die immer in Schlitz 1 (neben den Stromversorgungen) liegt.

Für Anwendungen mit Triple Modular Redundant (TMR) benötigt das 3500 System eine TMR-Version des TDI.Die TMR-TDI führt auch “Monitor-Kanalvergleich” durch. Die TMR-Konfiguration 3500 führt die Monitor-Abstimmung mit dem in den Monitoroptionen angegebenen Setup aus. Mit dieser Methode vergleicht die TMR-TDI kontinuierlich die Ausgänge von drei (3)
überflüssige Bildschirme, wenn der TDI feststellt, dass die Informationen eines dieser Bildschirme nicht mehr (in einem konfigurierten Prozentbereich) den Informationen der beiden anderen Bildschirme entsprechen,Es wird den Monitor als fehlerhaft kennzeichnen und ein Ereignis in die Systemereignisliste setzen.

Bestellinformationen
Liste der Optionen und Teilnummern
3500/22M TDI-Modul und E/A
Bei der Verwendung von Zylindersäulen

A: Transitorische Datenoberflächenart
0 1 Norm (Verwendung für Standardüberwachungsanwendungen)
0 2 TMR (Nur für Anwendungen, für die eine Dreifachmodulare Redundante Konfiguration erforderlich ist).

B: Typ des E/A-Moduls
0 1 10Base-T/100Base-TX Ethernet E/A-Modul

0 2 100Base-FX (Optische Faser) Ethernet-E/A-Modul

C: Genehmigungsoption der Agentur
0 0 Keine
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Ersatzteile
288055-01
Standardmodul für Übergangsdatenschnittstellen mit USB-Kabel
288055-02
TMR Transient Data Interface Modul mit USB-Kabel
100M2833
10 Fuß A-B-USB-Kabel
146031-01
10Base-T/100Base-TX I/O-Modul
146031-02
100Base-FX (Optische Faser) E/A-Modul
14374-01
3500 Puffersignal-Ausgangsmodul

Ersatzteile
125744-02
Standard-Rack-Schnittstellenmodul
125744-01
TMR-Rack-Schnittstellenmodul
135031-01
RIM-E/A-Modul mit Modem
Schnittstelle
125768-01
RIM-E/A-Modul mit RS232/RS422
Schnittstelle
125760-01
Datenmanager-E/A-Modul
04425545
Erdungsgürtel für das Handgelenk (einmaliges Gebrauch)
00801286
Echtzeit-Uhr-IC
Der Wert der Verpackung ist:
Firmware-IC (für PWA 125744-01 Rev P oder höher oder für PWA 125744-02 Rev N oder höher)
00580441
Anschlusskopf, interne Endung, 3-Position, grün
00580436
Anschlusskopf, innere Endung, 6-Position, grün
129768-01
Betriebs- und Wartungshandbuch des RIM
