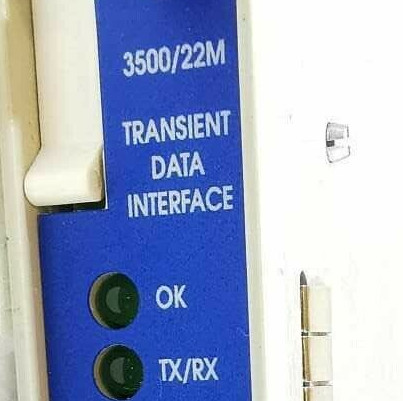

Bently Nevada 3500/22M-01-01-00 288055-01 Übergangsdatenschnittstelle

Produkt:Bently Nevada 3500/22M-01-01-00 288055-01 Transient Data Interface

Beschreibung

Die 3500 Transient Data Interface (TDI) ist die Schnittstelle zwischen dem 3500-Überwachungssystem und der GE’s System 1® Maschinenmanagement-Software. Die TDI kombiniert die Fähigkeiten eines 3500/20 Rack Interface Module mit der Datenerfassungsfähigkeit eines Kommunikationsprozessors wie TDXnet.

Die TDI arbeitet im RIM-Steckplatz eines 3500-Racks in Verbindung mit den Monitoren der M-Serie (3500/40M, 3500/42M usw.), um kontinuierlich Daten im stationären Zustand und transiente Wellenformdaten zu erfassen und diese Daten über eine Ethernet-Verbindung an die Host-Software zu übermitteln. Die Erfassung statischer Daten ist Standard bei der TDI, jedoch ermöglicht die Verwendung einer optionalen Channel Enabling Disk der TDI auch die Erfassung dynamischer oder transienter Daten. Die TDI weist Verbesserungen in mehreren Bereichen gegenüber früheren Kommunikationsprozessoren auf und integriert die Kommunikationsprozessorfunktion innerhalb des 3500-Racks.

Obwohl die TDI bestimmte Funktionen bereitstellt, die für das gesamte Rack üblich sind, ist sie nicht Teil des kritischen Überwachungspfads und hat keinen Einfluss auf den ordnungsgemäßen, normalen Betrieb des gesamten Überwachungssystems. Jedes 3500-Rack benötigt eine TDI oder RIM, die immer Steckplatz 1 (neben den Netzteilen) belegt.

Für Triple Modular Redundant (TMR)-Anwendungen benötigt das 3500-System eine TMR-Version der TDI. Zusätzlich zu allen Standard-TDI-Funktionen führt die TMR TDI auch einen „Monitor-Kanal-Vergleich“ durch. Die 3500 TMR-Konfiguration führt ein Monitor-Voting unter Verwendung der in den Monitoroptionen angegebenen Einstellungen aus. Mit dieser Methode vergleicht die TMR TDI kontinuierlich die Ausgaben von drei (3) redundanten Monitoren. Wenn die TDI feststellt, dass die Informationen von einem dieser Monitore nicht mehr mit denen der beiden anderen Monitore übereinstimmen (innerhalb eines konfigurierten Prozentsatzes), kennzeichnet sie den Monitor als fehlerhaft und platziert ein Ereignis in der Systemereignisliste.

Ersatzteile

138607-01 Standard Transient Data Interface Modul

138607-02 TMR Transient Data Interface Modul

146031-01 10Base-T/100Base-TX I/O Modul

146031-02 100Base-FX (Glasfaser) I/O Modul

147364-01 3500 Buffered Signal Output Modul

161580-01 3500/22M TDI Betriebs- und Wartungshandbuch

164466-01 Netzwerkzubehör Datenblatt 00580441 Steckerleiste, interner Abschluss, 3-polig, grün

00580436 Steckerleiste, interner Abschluss, 6-polig, grün

Heiß verkaufte Produkte:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00,  176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00 ,138607-01 +146031-01

3500/61-01-00 ,163179-02+136711-02

3500/33-01-00 ,149986-01+149992-01

Datenblatt-Download-Link:

3500-22M Transient Data Interface Modul Datenblatt...
