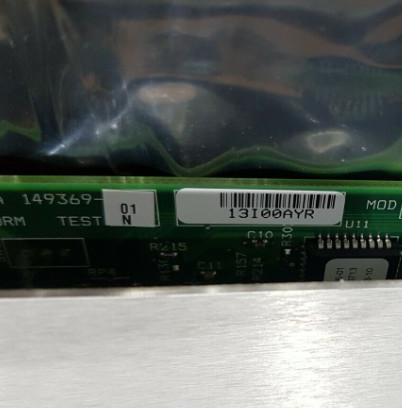

Produkt:Bently Nevada 3500/25-01-01-00 149369-01 Erweiterte Keyphasor-Modul

Beschreibung
Das 3500/25 Erweiterte Keyphasor-Modul ist ein Modul mit halber Bauhöhe und zwei Kanälen, das zur Bereitstellung von Keyphasor-Signalen für die Überwachungsmodule in einem 3500-Rack verwendet wird. Das Modul empfängt Eingangssignale von Näherungssonden oder Magnetaufnehmern und wandelt die Signale in digitale Keyphasor-Signale um, die anzeigen, wann die Keyphasor-Markierung auf der Welle mit dem Keyphasor-Wandler übereinstimmt. Das 3500-Maschinenschutzsystem kann bis zu vier Keyphasor-Signale für die normale Konfiguration und bis zu acht Keyphasor-Signale in einer gepaarten Konfiguration akzeptieren.

Hinweis: Ein Keyphasor-Signal ist ein Impuls pro Umdrehung oder mehrere Ereignisse pro Umdrehung von einer rotierenden Welle oder einem Zahnrad, der zur Bereitstellung einer präzisen Zeitmessung verwendet wird. Dies ermöglicht es 3500-Überwachungsmodulen und externen Diagnosegeräten, die Wellendrehzahl und Vektorparameter wie 1X-Vibrationsamplitude und -phase zu messen.

Das erweiterte Keyphasor-Modul ist ein verbessertes 3500-Systemmodul. Es bietet erweiterte Keyphasor-Signalverarbeitungsfunktionen gegenüber dem vorherigen Design und behält gleichzeitig die vollständige Abwärtskompatibilität in Bezug auf Form, Passform und Funktion mit bestehenden Keyphasor-Modulen für den Einsatz in Altsystemen bei. Das Keyphasor-Modul, PWA 125792-01, wird vollständig durch das neuere
149369-01-Modul ersetzt.

Wenn ein System-Keyphasor-Eingang für Triple Modular Redundant (TMR)-Anwendungen erforderlich ist, sollte das 3500-System zwei Keyphasor-Module verwenden. In dieser Konfiguration arbeiten die Module parallel, um sowohl ein primäres als auch ein sekundäres Keyphasor-Signal für die anderen Module im Rack bereitzustellen. Ein System mit mehr als vier Keyphasor-Eingängen kann eine gepaarte Konfiguration verwenden, vorausgesetzt, dass nicht mehr als vier primäre Keyphasor-Eingangssignale vorhanden sind. Eine gepaarte Konfiguration erfordert zwei aufeinanderfolgende Überwachungspositionen entweder in den oberen/unteren oder in beiden Halbschlitzpositionen. Vier Keyphasor-Module akzeptieren vier
primäre und vier Backup-Eingangskanäle und stellen vier Ausgangskanäle bereit (einen pro Modul). Eine Konfiguration von zwei gepaarten und einem nicht gepaarten (insgesamt drei Keyphasor-Module) ist ebenfalls möglich. In einer solchen Konfiguration kann der Benutzer den einen nicht gepaarten Keyphasor konfigurieren (entweder zwei 2-Kanal- oder eine 1-Kanal- und eine 2-Kanal-Option bestellen)

Das isolierte Keyphasor-E/A-Modul ist für Anwendungen konzipiert, bei denen die Keyphasor-Signale parallel an mehrere Geräte angeschlossen sind und eine Isolierung von anderen Systemen erfordern, z. B. einem Steuerungssystem. Das isolierte E/A-Modul wurde speziell für Magnetaufnehmer-Anwendungen entwickelt, ist aber mit Proximitor*-Anwendungen kompatibel und bietet eine Isolierung, solange eine externe Stromversorgung bereitgestellt wird. Beachten Sie, dass die Absicht dieses E/A-Moduls in erster Linie darin bestand, die Wellendrehzahl und nicht die Phase zu messen. Das Modul kann Phasenmessungen liefern, aber diese E/A-Komponente führt eine etwas höhere Phasenverschiebung ein als die nicht isolierte E/A-Version. Abbildung 1 zeigt die Phasenverschiebung, die die isolierten E/A-Module bei verschiedenen Maschinengeschwindigkeiten hinzufügen.

Zu den erweiterten Produktmerkmalen gehören die Erzeugung von Ereignissignalen pro Umdrehung aus Ereignissen pro Umdrehung, feldaufrüstbare Firmware und Datenberichte zur Anlagenverwaltung.

Produktbeschreibung
Erweitertes Keyphasor-Modul
3500/25-AXX-BXX-CXX

A: Anzahl der Kanäle
0 1 Einzelne Keyphasor-Karte mit halber Bauhöhe und 2 Kanälen (für 2 Kanäle bestellen)
0 2 Zwei Keyphasor-Karten mit halber Bauhöhe und 2 Kanälen (für 4 Kanäle bestellen)

B: Art des E/A-Moduls
0 1 E/A-Modul mit internen Anschlüssen
0 2 E/A-Modul mit externen Anschlüssen
0 3 Internes Barrier-E/A mit internen Anschlüssen
0 4 Isoliertes E/A-Modul mit internen Anschlüssen
0 5 Isoliertes E/A-Modul mit externen Anschlüssen

C: Zulassungsoption der Agentur
0 0 Nicht erforderlich
0 1 CSA/NRTL/C (Klasse 1, Div 2)
0 2 ATEX/CSA (Klasse 1 Zone 2)

Ersatzteile
149369-01 Erweitertes Keyphasor-Modul
Hinweis: Dieses Modul kann als direkter Plug-in-Ersatz für das Keyphasor-Modul 125792-01 bestellt werden.
125800-01 Keyphasor-E/A-Modul (interne Anschlüsse)
126648-01 Keyphasor-E/A-Modul (externe Anschlüsse)
125800-02 Isoliertes Keyphasor-E/A-Modul (interne Anschlüsse)
126648-02 Isoliertes Keyphasor-E/A-Modul (externe Anschlüsse)
135473-01 Keyphasor-E/A-Modul (interne Barrieren und interne Anschlüsse)
