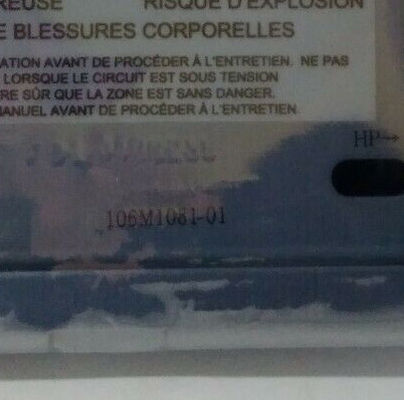

Produkt:Bently Nevada 3500/15-05-05-00 106M1081-01 Universelles Wechselstrom-Eingangsmodul

Beschreibung

Beschreibung
Die AC- und DC-Stromversorgungen 3500/15 sind Module mit einer halben Höhe und müssen in ausgewiesenen Stellen auf der linken Seite des Racks installiert werden.Das 3500 Rack kann eine oder zwei Stromversorgungen mit beliebigen Kombinationen von AC und DC enthaltenBeide können ein ganzes Regal mit Strom versorgen.

Wenn zwei Stromversorgungen in einem Rack installiert sind, fungiert die eine im unteren Schlitz als Primärversorgung und die andere im oberen Schlitz als Ersatzversorgung.Die zweite Zufuhr ist die Sicherung für die erste.

Das Entfernen oder Einführen eines der beiden Stromversorgungsmodule beeinträchtigt den Betrieb des Racks nicht, solange eine zweite Stromversorgung installiert ist.Die 3500/15 AC- und DC-Stromversorgungen akzeptieren eine Vielzahl von Eingaben
Die folgenden Stromversorgungen sind mit dem Maschinenschutzsystem der Baureihe 3500 verfügbar:

l Universal-Wechselstromversorgung
l Hochspannungsgleichstromversorgung
l Niederspannungs-Gleichstromversorgung
Die Universal-Wechselstromversorgung und das PIM (Power Input Module) sind nicht mit der Legacy 3500-Wechselstromversorgung, dem Hochspannungs-Wechselstrom-PIM und dem Niederspannungs-Wechselstrom-PIM kompatibel.

Die Hochspannungs- und Niederspannungs-Gleichspannungsversorgungen und das PIM (Power Input Module) sind NICHT mit den Legacy 3500 Hochspannungs- und Niederspannungs-Gleichspannungsversorgungen und PIMs kompatibel.

Bestellinformationen
Eine detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen finden Sie im Schnellen Referenzleitfaden für Zulassungen (108M1756), der auf Bently.com erhältlich ist.

3500/15 Stromversorgungsmodul
Bei der Ermittlung der Höhe des Zinssatzes

A: Typ der Stromversorgung (Oberste Schlitz)
03 Legacy High Voltage Gleichspannung (88 bis 140 Vdc)
04 Legacy Niederspannung Gleichstrom (20 bis 30 Vdc)
05 Allgemeine Wechselspannung (85 bis 264 Vac rms)
06 Gleichspannungsversorgung mit hoher Spannung
07 Niederspannungs-Gleichstromversorgung

B: Typ der Stromversorgung (untere Schlitz)
00 Keine Versorgung (verwendet, wenn keine Versorgung erforderlich ist)
03 Legacy High Voltage Gleichspannung (88 bis 140 Vdc)
04 Legacy Niederspannung Gleichstrom (20 bis 30 Vdc)
05 Allgemeine Wechselspannung (85 bis 264 Vac rms)
06 Gleichspannungsversorgung mit hoher Spannung
07 Niederspannungs-Gleichstromversorgung

C: Genehmigung durch die Agentur
00 Keine
01 CSA / NRTL / C (Klasse 1, Abteilung 2)
02 ATEX / IECEx / CSA (Klasse 1, Zone 2)

Ersatzteile
Teilnummer Beschreibung
106M1079-01 Universelles Wechselstrommodul
106M1081-01 Universal-Wechselstrom-Eingangsmodule
129486-01 Legacy Hochspannungs-Gleichspannungs-Stromversorgungsmodul
129478-01 Legacy Hochspannungs-Gleichstrom-Eingangsmodule
133292-01 Legacy Niederspannungs-Gleichspannungs-Stromversorgungsmodul
133300-01 Legacy Niederspannungs-Gleichstrom-Eingangsmodule
114M5329-01 Hochspannungs-Gleichstromversorgung
115M7750-01 Hochspannung Gleichspannung PIM
114M5330-01 Niederspannungsgleichstromversorgung
114M5335-01 Niederspannungs-Gleichspannungs-PIM
