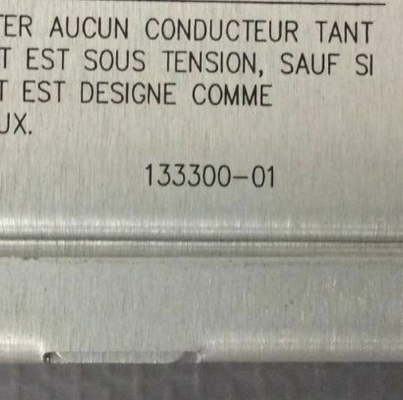

Produkt:Bently Nevada 3500/15-04-04-00 133300-01 Niederspannungs-DC-Strom-Eingangsmodule (PIM)

Beschreibung

Beschreibung
Die AC- und DC-Stromversorgungen 3500/15 sind Module mit einer halben Höhe und müssen in ausgewiesenen Stellen auf der linken Seite des Racks installiert werden.Das 3500 Rack kann eine oder zwei Stromversorgungen mit beliebigen Kombinationen von AC und DC enthaltenBeide können ein ganzes Regal mit Strom versorgen.

Wenn zwei Stromversorgungen in einem Rack installiert sind, fungiert die eine im unteren Schlitz als Primärversorgung und die andere im oberen Schlitz als Ersatzversorgung.Die zweite Zufuhr ist die Sicherung für die erste.

Das Entfernen oder Einführen eines der beiden Stromversorgungsmodule beeinträchtigt den Betrieb des Racks nicht, solange eine zweite Stromversorgung installiert ist.Die 3500/15 AC- und DC-Stromversorgungen akzeptieren eine Vielzahl von Eingaben
Die folgenden Stromversorgungen sind mit dem Maschinenschutzsystem der Baureihe 3500 verfügbar:

l Universal-Wechselstromversorgung
l Hochspannungsgleichstromversorgung
l Niederspannungs-Gleichstromversorgung
Die Universal-Wechselstromversorgung und das PIM (Power Input Module) sind nicht mit der Legacy 3500-Wechselstromversorgung, dem Hochspannungs-Wechselstrom-PIM und dem Niederspannungs-Wechselstrom-PIM kompatibel.

Die Hochspannungs- und Niederspannungs-Gleichspannungsversorgungen und das PIM (Power Input Module) sind NICHT mit den Legacy 3500 Hochspannungs- und Niederspannungs-Gleichspannungsversorgungen und PIMs kompatibel.

Bestellinformationen
Eine detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen finden Sie im Schnellen Referenzleitfaden für Zulassungen (108M1756), der auf Bently.com erhältlich ist.

3500/15 Stromversorgungsmodul
Bei der Ermittlung der Höhe des Zinssatzes

A: Typ der Stromversorgung (Oberste Schlitz)
0 1 Niederspannungsschalter (85 bis 132 Vac rms)
0 2 Hochspannungsschalter (175 bis 264 Vac rms)
0 3 Hochspannung DC (88 bis 140 Vdc)
0 4 Niederspannungsprozess (20 bis 30 Vdc)

B: Typ der Stromversorgung (untere Schlitz)
0 0 Keine Zufuhr (Verwenden, wenn nur eine Zufuhr erforderlich ist)
0 1 Niederspannungs-Akt (85 bis 132 Vc rms)
0 2 Hochspannungs-AC (175 bis 264 VAC rms)
0 3 Hochspannung DC (88 bis 140 Vdc)
0 4 Niederspannungsprozess (20 bis 30 Vdc)

C: Genehmigungsoption der Agentur
0 0 Keine
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Klasse 1, Zone 2)

Ersatzteile
127610-01
AC-Stromversorgungsmodul
125840-01
Hochspannungs-AC-Eingangsmodule (PIM)
125840-02
Niederspannungs-AC-Strom-Eingangsmodule (PIM)
Der Begriff "Fördermittel"
Hochspannungs-Dc-Stromversorgungsmodul
Die Kommission hat
Hochspannungs-Dc-Leistungsaufnahmemodul (PIM)
Für die Zwecke dieser Verordnung:
Niederspannungs-DC-Stromversorgungsmodul

133300-01

Niederspannungs-Dc-Leistungsaufnahmemodul (PIM)
