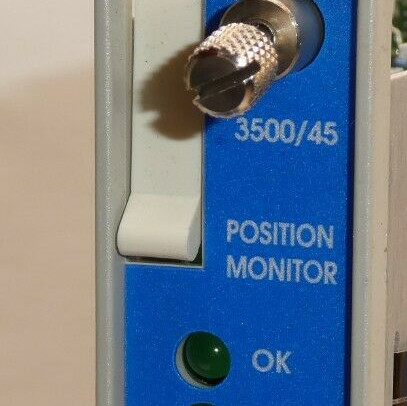

Produkt:Bently Nevada 3500/45-01-00 176449-04 Positionsmonitor

Beschreibung
Der Positionsmonitor 3500/45 ist ein 4-Kanal-Instrument, das Eingaben von Proximitätswandlern, Rotationspositionswandlern (RPT), Gleichstrom-Linearvariablen Differentialtransformatoren (DC LVDT),Wechselstrom-Linearvariable Differentialtransformatoren (LVDT)Der Monitor konditioniert den Eingang und vergleicht die konditionierten Signale mit benutzerprogrammierbaren Alarmen.
Die Art der Messung und die Eingabe des Wandlers bestimmen, welche E/A-Module benötigt werden.und siehe I/O-Module für Wechselstrom-LVDT und Drehpotentimeter auf Seite 14.

Sie können jeden Kanal mit der 3500 Rack Configuration Software programmieren, um folgende Funktionen auszuführen:
Achsstellung (Schub)
Differenzielle Ausdehnung
Standard-Differenzvergrößerung auf einer einzigen Rampe
Nichtstandarddifferentialer Ausbau auf einer einzigen Rampe
Differenzielle Ausdehnung mit doppelter Rampe
Ergänzende Differentialerweiterung
Erweiterung des Falles
Ventilposition

Die Monitorkanäle sind in Paaren programmiert und können bis zu zwei dieser Funktionen gleichzeitig ausführen.Kanäle 1 und 2 können eine Funktion erfüllen, während Kanäle 3 und 4 dieselbe oder eine andere Funktion erfüllen können.

Der Hauptzweck des Positionsmonitors 3500/45 besteht darin, Folgendes bereitzustellen:
Schutz der Maschine durch kontinuierlichen Vergleich der überwachten Parameter mit den eingestellten Alarm-Setpoints, um die Alarme zu aktivieren

Wesentliche Maschinendaten für Betriebs- und Wartungspersonal

Jeder Kanal, abhängig von der Konfiguration, konditioniert in der Regel sein Eingangssignal, um verschiedene Parameter zu erzeugen, die als gemessene Variablen bezeichnet werden.Sie können Warnwerte für jede aktive gemessene Variable und Gefahrenwerte für zwei beliebige aktive gemessene Variablen festlegen..

Bestellinformationen
Eine detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen finden Sie im Schnellen Referenzleitfaden für Zulassungen (108M1756), der auf Bently.com erhältlich ist.
Position Monitor3500/45-AA-BB

A: Typ des E/A-Moduls
01 Positions-E/A-Modul mit internen Endgeräten (Proximator, RPT, Gleichstrom-LVDT)
02 Positions-E/A-Modul mit externen Endungen (Proximator, RPT, Gleichspannungsgleichspannung)
03 Diskretes TMR-Positions-E/A-Modul mit externen Endpunkten (Proximator oder Gleichspannungs-LVDT)
04 Buss-TMR-Positions-E/A-Modul mit äußeren Endpunkten (Proximator)
05 LVDT-Positions-E/A-Modul mit internen Endungen
06 LVDT-Positions-E/A-Modul mit externen Endungen
07 Drehpotentiometer-Positions-E/A-Modul mit internen Endungen
08 Rotationspotentiometer-Positions-E/A-Modul mit äußeren Endungen

B: Genehmigung durch die Agentur
00 Keine
01 CSA / NRTL / C (Klasse 1, Abteilung 2)
02 ATEX / IECEx / CSA (Klasse 1, Zone 2)

Sie müssen für jedes I/O-Modul mit externer Endung die externen Endblöcke und Kabel separat bestellen.

Bei der Verwendung des Positionmonitors 3500/45 in einer TMR-Anwendung ist die Messung der Ventilposition nicht verfügbar, und die Messung der Ausdehnung des Gehäuses wird nur für Discrete TMR unterstützt.

Ersatzteile
176449-04 3500/45 Positionsmonitor
135137-01 Positions-E/A-Modul mit internen Endungen für den Einsatz mit Proximitoren, RPTs oder Gleichstrom-LVDTs
135145-01 Positions-E/A-Modul mit externen Endungen für den Einsatz mit Proximitoren, RPTs oder Gleichstrom-LVDTs
139554-01 LVDT-Positions-E/A-Modul mit internen Endpunkten für den Einsatz mit LVDT
