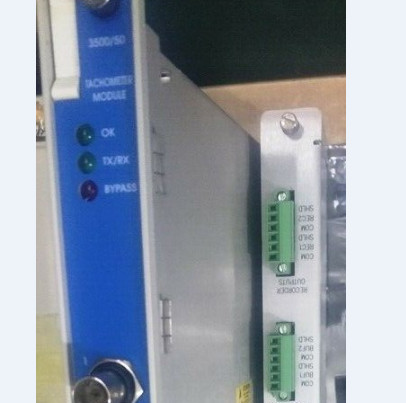

Produkt:Bently Nevada 3500/50-01-00-01 133388-02 Tachometermodul

Beschreibung
Das 3500/50 Tachometermodul ist ein 2-Kanal-Modul, das Eingaben von Näherungssonden oder Magnetaufnehmern (außer wie angegeben) akzeptiert, um die Drehzahl der Welle, die Rotorbeschleunigung oder die Rotordrehrichtung zu bestimmen, diese Messungen mit benutzerprogrammierbaren Alarmsollwerten vergleicht und
Alarme generiert, wenn diese Sollwerte verletzt werden. Das 3500/50 Tachometermodul wird mit der 3500 Rack Configuration Software programmiert und kann mit vier verschiedenen Optionen konfiguriert werden:

1. Geschwindigkeitsüberwachung, Sollwertalarmierung und Geschwindigkeitsbandalarmierung.
2. Geschwindigkeitsüberwachung, Sollwertalarmierung und Nullgeschwindigkeitsbenachrichtigung.
3. Geschwindigkeitsüberwachung, Sollwertalarmierung und Rotorbeschleunigungsalarmierung.
4. Geschwindigkeitsüberwachung, Sollwertalarmierung und Rückwärtsdrehungsbenachrichtigung.

Das 3500/50 kann so konfiguriert werden, dass es aufbereitete Keyphasor®-Signale an die Backplane des 3500-Racks liefert, um von anderen Monitoren verwendet zu werden, wodurch ein separates Keyphasor-Modul im Rack überflüssig wird. Das 3500/50 verfügt außerdem über eine Peak-Hold-Funktion, die die höchste Geschwindigkeit, die höchste Rückwärtsdrehzahl oder die Anzahl der Rückwärtsdrehungen (je nach ausgewähltem Kanaltyp) speichert, die die Maschine erreicht hat. Diese Spitzenwerte können vom Benutzer zurückgesetzt werden.

Anwendungshinweis
Bently Nevada
Tachometermodule sind nicht für den unabhängigen Einsatz als oder als Komponente
eines Drehzahlregelungs- oder Überdrehzahlschutzsystems konzipiert. Bently Nevada Tachometermodule bieten weder redundanten Schutz noch die Reaktionsgeschwindigkeit, die für einen zuverlässigen Betrieb als Drehzahlregelungs- oder Überdrehzahlschutzsystem erforderlich ist. Sofern vorhanden, ist der analoge Proportionalausgang nur für Datenprotokollierungs-, Diagrammaufzeichnungs- oder Anzeigezwecke geeignet. Ebenso sind, sofern vorhanden, Geschwindigkeitsalarmsollwerte nur für Ankündigungszwecke geeignet.

Magnetaufnehmer dürfen nicht für die Option Rückwärtsdrehung verwendet werden, da diese Wandler keine
saubere Flanke für die Erkennungsschaltung bei niedrigen Drehzahlen liefern. Dies könnte zu falschen Anzeigen
der Drehrichtung führen. Magnetaufnehmer werden für die Option Nullgeschwindigkeit nicht empfohlen, da diese Wandler keine saubere Flanke für die Erkennungsschaltung bei niedrigen Drehzahlen liefern.

Die Nichtbeachtung der oben genannten Punkte stellt einen Missbrauch des Produkts dar und kann zu
Sachschäden und/oder Körperverletzungen führen. Hinweis: Die Bently Nevada Produktlinie bietet ein Überdrehzahlschutzsystem für das 3500 System. Konsultieren Sie die Spezifikations- und Bestellinformationen mit der Teilenummer 141539-01.

Bestellinformationen
Tachometermodul
3500/50-AXX-BXX-CXX

A: E/A-Modultyp
0 1 E/A-Modul mit internen Anschlüssen
0 2 E/A-Modul mit externen Anschlüssen
0 3 TMR E/A-Modul mit externen Anschlüssen
0 4 E/A-Modul mit internen Barrieren und internen Anschlüssen.

B: Zulassungsoption
0 0 Keine
0 1 CSA/NRTL/C
0 2 ATEX/CSA (Klasse 1, Zone 2)

C: Monitorverwendung
0 1 Geschwindigkeitsmessung
0 2 Rückwärtsdrehung

Hinweis: Die Zulassungsoption B 02 ist nur mit der Bestelloption A 04 verfügbar.

Ersatzteile
133388-02 3500/50 Tachometermodul
133442-01 E/A-Modul mit internen Anschlüssen
136703-01 Diskretes internes Barrier-E/A-Modul mit internen Anschlüssen
133434-01 E/A-Modul mit externen Anschlüssen
133450-01 TMR E/A-Modul mit externen Anschlüssen
