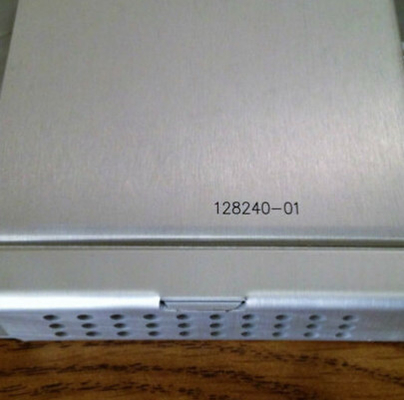

Produkt:Bently Nevada 3500/42M-02-00 128240-01 Prox/Seismic I/O Modul mit externen Endungen

Beschreibung
Der 3500/42M Proximitor Seismic Monitor:

Schützt die Maschine, indem die überwachten Parameter kontinuierlich mit den eingestellten Alarm-Setpoints verglichen werden, um die Alarme anzutreiben.

Kommunikation von wesentlichen Maschinendaten sowohl an Betriebs- als auch Wartungspersonal.
Der 3500/42M Proximitor Seismic Monitor ist ein Vierkanal-Monitor, der Eingaben von Nähe- und seismischen Wandlern annimmt.Es konditioniert das Signal zur Bereitstellung von Vibrations- und Positionsmessungen und vergleicht die konditionierten Signale mit benutzerprogrammierbaren Alarmen.
Sie können jeden Kanal mit der 3500 Rack Configuration Software programmieren, um zu überwachen und zu berichten:

Radialschwingungen
REBAM

Schubposition
Beschleunigung

Differentielle Ausdehnung
Absolute Welle

Exzentrizität
Kreislauf-Annahme-Region

Geschwindigkeit
Die Monitorkanäle werden in Paaren programmiert und können bis zu zwei der aufgeführten Funktionen gleichzeitig ausführen.Kanäle 1 und 2 können eine Funktion erfüllen, während Kanäle 3 und 4 eine andere oder dieselbe Funktion erfüllen.

Jeder Kanal, abhängig von der Konfiguration, konditioniert in der Regel sein Eingangssignal, um verschiedene Parameter zu generieren, die statische Werte genannt werden.Sie können Alarm-Setpoints für jeden aktiven statischen Wert und Gefahren-Setpoints für zwei aktive statische Werte konfigurieren.

Bestellinformationen
Eine detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen finden Sie im Schnellen Referenzleitfaden für Zulassungen (108M1756), der auf Bently.com erhältlich ist.

Monitor3500/42M - AA - BB
A: Typ des E/A-Moduls
Siehe Modultypen für E/A auf Seite 12.
B: Genehmigungsmöglichkeit für Gefahrengebiete
00 Keine
01 CSA / NRTL / C (Klasse 1, Abteilung 2)
02 ATEX / IECEx / CSA (Klasse 1, Zone 2) Option B02 ist nur mit A04, A05, A06 und A09 verfügbar

E/A-Modultypen

01
Die Ausgabe ist ab 1. Januar 2006 erhältlich.
Prox/Seismic I/O Modul mit internen Endungen Seismoprobe
Prox/Accel und Velomitor werden unterstützt, jedoch nicht empfohlen.
02
128240-01
Prox/Seismic I/O Modul mit externen Endungen
Erdbebensonde
Prox/Accel und Velomitor werden unterstützt, jedoch nicht empfohlen.
04
135489-01
I/O-Modul mit internen Barrieren, internen Endungen, 4 x Prox/Accel
Prox/Accel auf den Kanälen 1 bis 4
05
135489-02
I/O-Modul mit internen Barrieren, internen Endungen, 2 x Prox/Accel und 2 x Velomitor
Prox/Accel auf den Kanälen 1 und 2Velomitor auf den Kanälen 3 und 4
06
135489-03
I/O-Modul mit internen Barrieren, internen Endungen, 4 x Velomitor
Velomitor auf den Kanälen 1 bis 4
07
138708-01
Absolute Schacht-E/Ausgangsmodule mit internen Endungen
Prox/Accel oder Velomitor oder Seismorprobe
08
138700-01
Absolute Schacht-E/Ausgangsmodule mit äußeren Endungen
Prox/Accel oder Velomitor oder Seismorprobe
09
140471-01
Prox/Velom I/O-Modul mit internen Endungen
Prox/Accel, Velomitor oder HTVS
10
140482-01
Prox/Velom I/O-Modul mit externen Endungen
Prox/Accel, Velomitor oder HTVS
