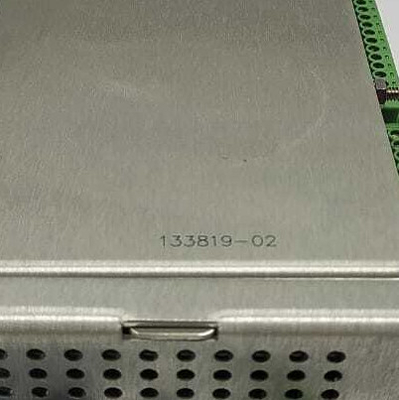

Produkt:3500/61-01-00 133819-02 Bently Nevada RTD/TC Nicht isolierte E/A-Module

Beschreibung
Die Module 3500/60 & 61 bieten sechs Kanäle zur Temperaturüberwachung und akzeptieren sowohl Temperatur-Eingänge mit Widerstandstemperaturdetektor (RTD) als auch mit Thermoelement (TC).Die Module konditionieren diese Eingänge und vergleichen sie mit benutzerprogrammierbaren Alarm-SetpointsDie 3500/60 und 3500/61 bieten identische Funktionalitäten, mit der Ausnahme, daß die 3500/61 für jeden ihrer sechs Kanäle Aufnahmemittel bereitstellt, während die 3500/60 dies nicht tut.

Der Benutzer programmiert die Module, um entweder RTD- oder TC-Temperaturmessungen mit der Rack-Konfigurationssoftware 3500 durchzuführen.Verschiedene E/A-Module sind in RTD/TC-Varianten ohne Isolierung oder TC-Isolierung erhältlich.Der Benutzer kann die nicht isolierte Version von RTD/TC so konfigurieren, dass sie entweder TC oder RTD oder eine Mischung aus TC- und RTD-Eingängen akzeptiert.Die TC isolierte Version bietet 250 Vdc Kanal-zu-Kanal-Isolation zum Schutz vor externen Störungen.

Bei Verwendung in einer Triple Modular Redundant (TMR) -Konfiguration müssen Temperaturmessgeräte nebeneinander in Gruppen von drei montiert werden.Das System verwendet zwei Arten von Abstimmungen, um einen korrekten Betrieb zu gewährleisten und Ausfälle von einzelnen Punkten zu vermeiden.

Bestellinformationen
Eine detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen finden Sie im Schnellen Referenzleitfaden für Zulassungen (108M1756), der auf Bently.com erhältlich ist.

Aufzeichner-Ausgänge
Bei der Verwendung von Zylindern
Typ des A:E/A-Moduls
0 1 RTD/TC Nicht isolierte I/O-Module
0 2 RTD/TC Nicht isolierte E/A-Module
0 3 TC Isolierter I/O-Modul
0 4 TC Isolierte E/A-Module Außensperren
0 5 RTD/TC Nicht isoliertes I/O-Modul mit internen Barrieren

B:Genehmigung durch die Agentur
0 0 Keine
0 1 CSA/NRTL/C (Klasse 1, Abteilung 2)
0 2 ATEX/ IECEx/ CSA (Klasse 1, Zone 2)

3500/61 - Spezifisch
163179-02 3500/61 Temperaturmessgerät (mit Aufzeichnern)
133819-02 3500/61 RTD/TC Nicht isolierte E/A-Modul-Innenabschlüsse.
133827-02 3500/61 RTD/TC Nicht isolierte E/A-Module externe Endungen.
133835-02 3500/61 TC Isolierte E/A-Modul-Interne Endungen.
133843-02 3500/61 TC Isolierter E/A-Modul Außenschlüsse.
133892-01 3500/61 Recorder Output Externer Endblock (Konnektoren für Endstreifen).
133900-01 3500/61 Recorder Output Externer Endblock (Verbindungen im Euro-Stil).
136711-02 3500/61 RTD/TC I/O-Modul mit internen Barrieren und internen Endungen (nicht isoliert)
