Produkt:3500/72M 140471-01 Bently Nevada I/O-Modul mit internen Endungen

3500/72M Positionsmessgerät für Recip Rod

Der Vierkanal-Positionsmessgerät 3500/72M nimmt Eingaben von Näherungsumformern an, konditioniert das Signal zur Bereitstellung dynamischer und statischer Positionsmessungen,und vergleicht die konditionierten Signale mit benutzerprogrammierbaren Alarmen.
Jeder Kanal, je nachdem, wie er konfiguriert wird, konditioniert sein Eingangssignal in der Regel, um verschiedene Parameter zu erzeugen, die als Messwerte bezeichnet werden.
Verwenden Sie die 3500 Rack Configuration Software, um:
Es sind Alarm- und Gefahrenwerte für jeden aktiven Messwert und für zwei der aktiven Messwerte einzustellen.
Schützen Sie Wechselkompressoren, indem Sie die überwachten Parameter kontinuierlich mit konfigurierten Alarm-Setpoints vergleichen, um Alarme anzuzeigen und bei Bedarf Auslöser-Relees zu aktivieren.

Überwachung des Zustands der wesentlichen Kompressormaschinen.

Der Recip Rod Position Monitor 3500/72M erfüllt die Anforderungen der API 618 für Wechselkompressoren und misst:
Position der Stange
Stangeinfall
mit einer Leistung von mehr als 100 W

Bestellinformationen
Eine detaillierte Auflistung der länderspezifischen und produktspezifischen Zulassungen finden Sie im Schnellen Referenzleitfaden für Zulassungen (108M1756), der auf Bently.com erhältlich ist.
Die Messung der Position der Stäbe3500/72M - AA-BB

A: Typ des E/A-Moduls
01 I/O-Modul mit internen Endungen
02 I/O-Modul mit externen Endungen
03 I/O-Modul mit internen Barrieren und internen Endpunkten

B: Genehmigungsmöglichkeit für Gefahrengebiete
00 Keine
01 CSA/NRTL/C (Klasse 1, Abteilung 2)
02 ATEX/IECEx/CSA (Klasse 1, Zone 2)

Teilnummer Beschreibung
176449-08 3500/72M Positionsmessgerät für Recip Rod
140471-01 I/O-Modul mit internen Endungen
00580434 Internes I/O-Modul-Anschlusskopf Euro-Style, 8-Pin, grün

140482-01 I/O-Modul mit externen Endungen
135489-01 I/O-Modul mit internen Barrieren und internen Endpunkten

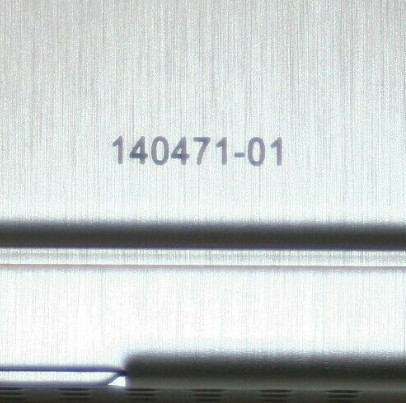

Fotos:
