Produkt:IS220PPROS1B von GE MKVIe, IO PACK

IS220PPROS1B ist ein Notfall-Turbinen-Schutz-I/O-Paket, das von General Electric als Teil der Mark VIe-Serie für verteilte Steuerungssysteme von GE hergestellt und entwickelt wurde.Ein Backup-Übergeschwindigkeitsschutzsystem mit einer Backup-Prüfung der Generator-Synchronisierung mit einem Versorgungsbus wird durch das Notfall-Turbinen-Schutz-E/A-Paket (E/E-Pack) (Emergency Turbine Protection I/O Pack, PPRO) und die zugehörigen Endplatinen bereitgestelltSie dienen auch als unabhängiger Wachhund der primären Kontrolle.Drei dreimal modulare redundante (TMR) PPRO-E/A-Pakete, die an einem separaten Simplex-Schutz-Terminal (SPRO) montiert sind, bilden ein typisches SchutzsystemJede SPRO ist mit einem Kabel mit DC-37-Pinanschlüssen an beiden Enden mit dem vorgesehenen Notfall-Trip-Board verbunden:

TREG: Gasturbinen Notfallterminal.
TREL: Großdampfturbinen Notfallterminal.
TRES: Small/Medium Steam Turbine Emergency Trip Terminal Board (Kleines/Mittelgroßes Dampfturbinen-Terminal für Notfallfahrten).
TREA: Turbinen-Notfallfahrt-Terminal.
Ein TMR-Schutzsystem mit einem einzigen Board mit drei PPRO-I/O-Paketen ist in einer anderen Konfiguration möglich.Die primären und die Backup-Trip-Systeme für die Mark* VIe-Steuerung sind auf der Stufe der Trip-Terminalplatte integriert.Das Turbine Primary I/O Pack, PTUR, das ein primäres Tripboard verwendet, bietet einen primären Schutz (TRPG, TRPL, TRPS, TRPA).Das PPRO-E/A-Pack verfügt über eine Backup-Trip-Board, um einen Backup-Schutz (TREG) bereitzustellen., TREL, TRES, TREA).

PPRO kann drei verschiedene Arten von Geschwindigkeitssignalen verarbeiten, einschließlich hardwareimplementierter Overspeed, Beschleunigung, Verzögerung und grundlegender Overspeed.Das Paket hält ein Auge auf die Leistung der primären Steuerung und kann die primäre Geschwindigkeit überprüfen, um sicherzustellen, alles läuft normal.
Durch eine breite Palette von Rückkopplungssignalen verfolgt PPRO den Status und die Funktionalität des gewählten Tripboards.PPRO wird die Backup-Trip Relais auf dem Trip Board auslösen und eine Reise auf der primären Steuerung starten, wenn ein Fehler gefunden wirdDie Hauptkontrolle hat keinen Einfluß auf die Verpackung und ist völlig unabhängig davon.

Empfohlene Produkte:

Wir haben ein großes Inventar an Komponenten für das Steuerungssystem, wir haben auch eine Menge neuer Hardware und ausgeschaltete Ersatzteile hergestellt, um Ihre bestehenden Steuerungssysteme zu unterstützen.

Wir haben erfahrene Mitarbeiter, umfangreiche Tests, alle Ersatzteile, die wir verkauft haben, haben eine Garantie von einem Jahr, und sie haben strenge Tests und Zertifizierungen durchlaufen!

Sie könnten finden, dass Sie Ersatzteile in unseren Daten benötigen, wir begrüßen Sie wertvolle Vorschläge für uns mit unseren Produkten jederzeit geben!

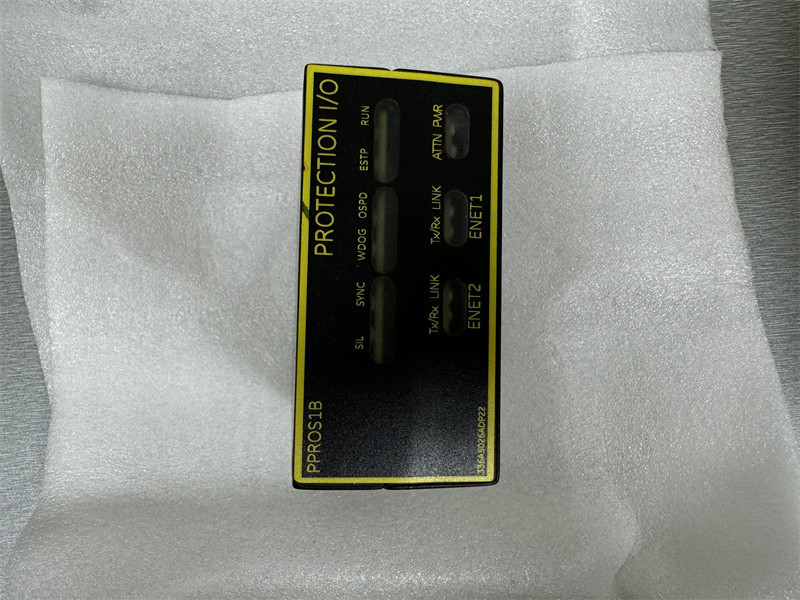

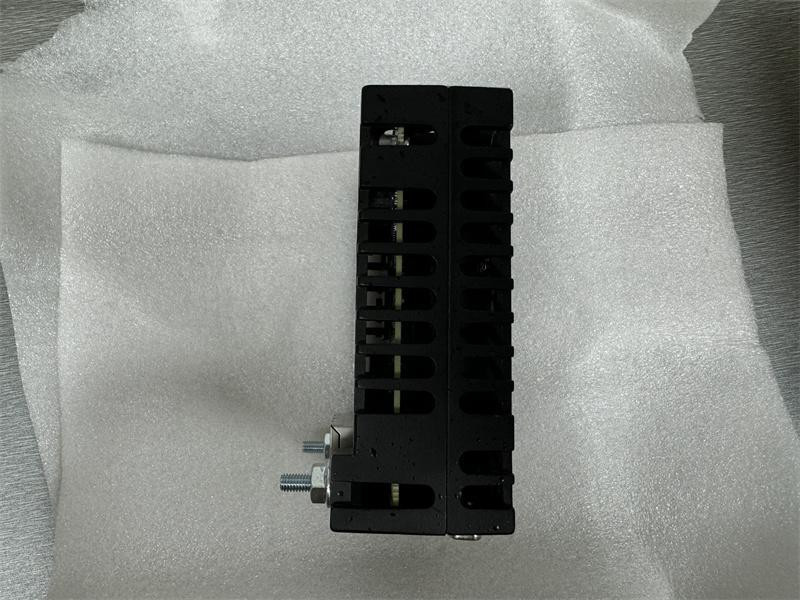

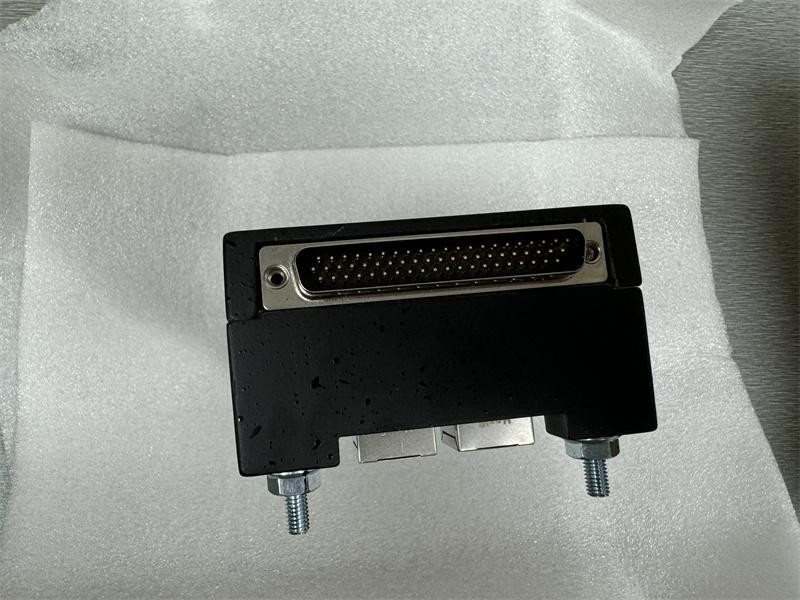

Produkte Bilder:
