Hardware-Konfiguration

Das SPEEDTRONICTM Mark V Gasturbinensteuerungssystem ist speziell für GE-Gas- und Dampfturbinen entwickelt worden.und verwendet eine beträchtliche Anzahl von CMOS- und VLSI-Chips, die ausgewählt wurden, um die Energieabnahme zu minimieren und die Funktionalität zu maximierenDas neue Design verbraucht weniger Energie als die vorherigen Generationen für gleichwertige Panels.Die Umgebungsluft an den Einlassöffnungen des Panels sollte zwischen 32 und 72 °F (0 und 40 °C) und einer Luftfeuchtigkeit zwischen 5 und 95% liegen.Das Standard-Panel ist ein NEMA 1A-Panel, das 90 Zoll hoch, 54 Zoll breit, 20 Zoll tief und etwa 1.200 Pfund wiegt.

Bei Gasturbinen wird das Standardmodul mit einer 125 Volt Gleichstrombatterie mit einem AC-Hilfeauftrag von 120 Volt, 50/60 Hz, der für den Zündtransformator und denDas typische Standardpanel benötigt 900 Watt Gleichstrom und 300 Watt Hilfsstrom y Wechselstrom.oder es kann von einem optionalen Schwarzstart-Wechselrichter aus der Batterie versorgt werden.

Das Stromverteilungsmodul konditioniert die Leistung und verteilt sie über austauschbare Sicherungen auf die einzelnen Stromversorgungen der redundanten Prozessoren.Jedes Steuerungsmodul versorgt seine eigenen regulierten Gleichstrombusse über AC/DC-WandlerDiese können eine extrem große Bandbreite an eingehender Gleichspannung akzeptieren, wodurch die Steuerung erhebliche Spannungssenkungen der Batterie, wie sie durch das Starten eines Dieselmotors verursacht werden, toleriert.Alle Stromquellen und regulierten Busse werden überwacht.- Einzelne Stromversorgungen können während des Turbinenbetriebs ausgetauscht werden.

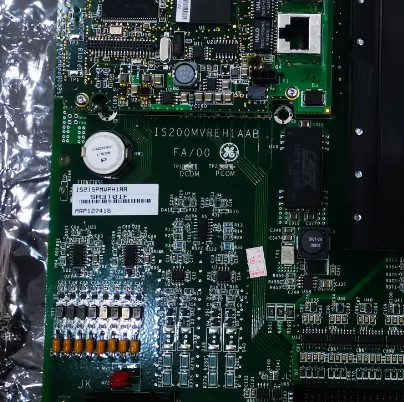

Der Schnittstellen-Datenprozessor, insbesondere ein FernbedienungsgerätDies ist in der Regel der Fall, wenn der zentrale Kontrollraum über ein System der ununterbrochenen Stromversorgung (UPS) verfügt.Der Prozessor wird in der Regel über ein Kabel aus dem SPEEDTRONICTM Mark V-Panel oder alternativ aus dem Hausstrom versorgt.Ein Bild des Innenraums des Panels ist in Abbildung 12 dargestellt., und die Module werden nach ihrem Standort in Abbildung 13 identifiziert. Jedes dieser Module ist ebenfalls standardisiert, und ein typisches Prozessormodul wird in Abbildung 14 dargestellt.Sie verfügen über Kartenregale, die sich nach außen neigen, so dass Karten einzeln zugänglich sind.

Die Karten sind durch vorne angebrachte Bandkabel verbunden, die für Servicezwecke leicht getrennt werden können.

Es wurde erheblich über die Routing der eingehenden Kabel nachgedacht, um Lärm und Überspannung zu minimieren.Jeder Draht ist leicht zu identifizieren und die daraus resultierende Installation ist ordentlich.
