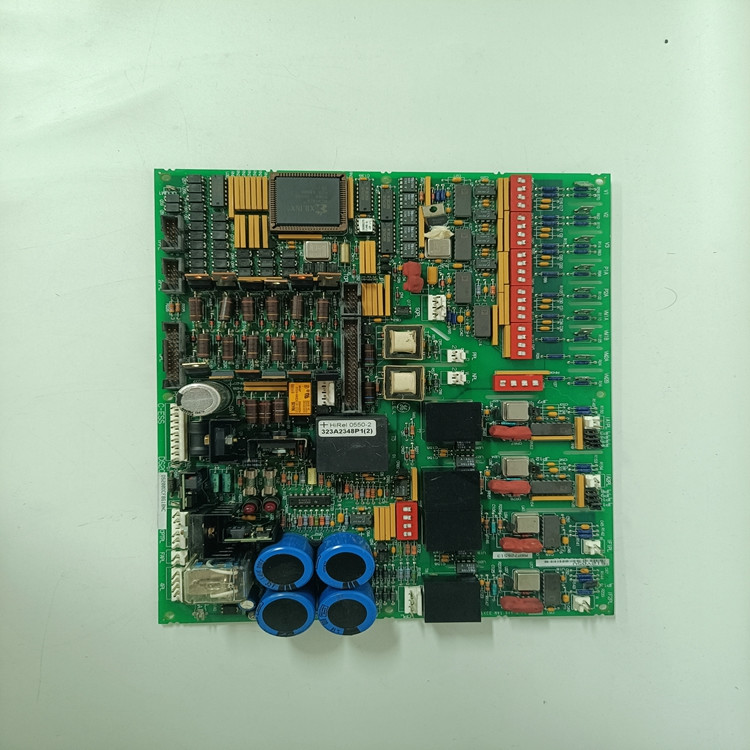

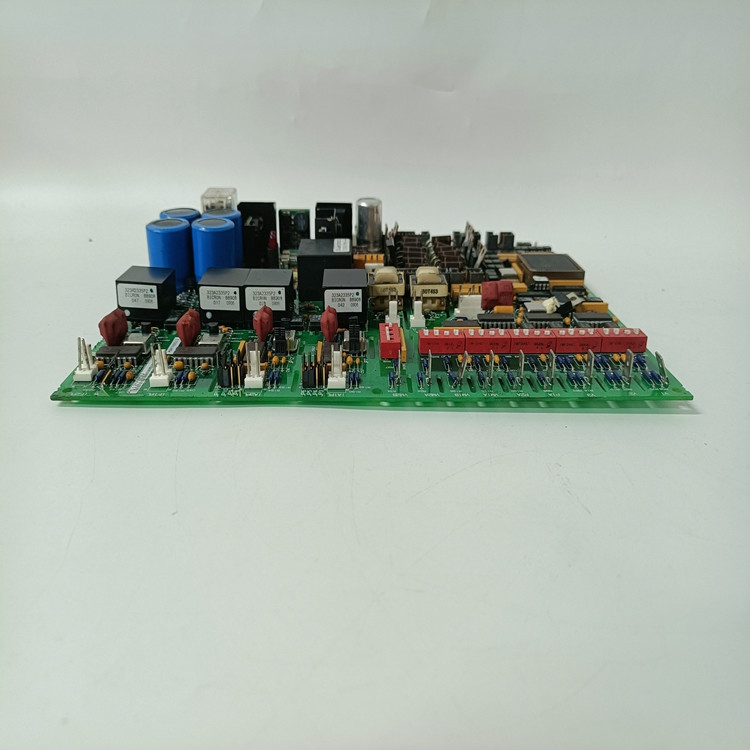

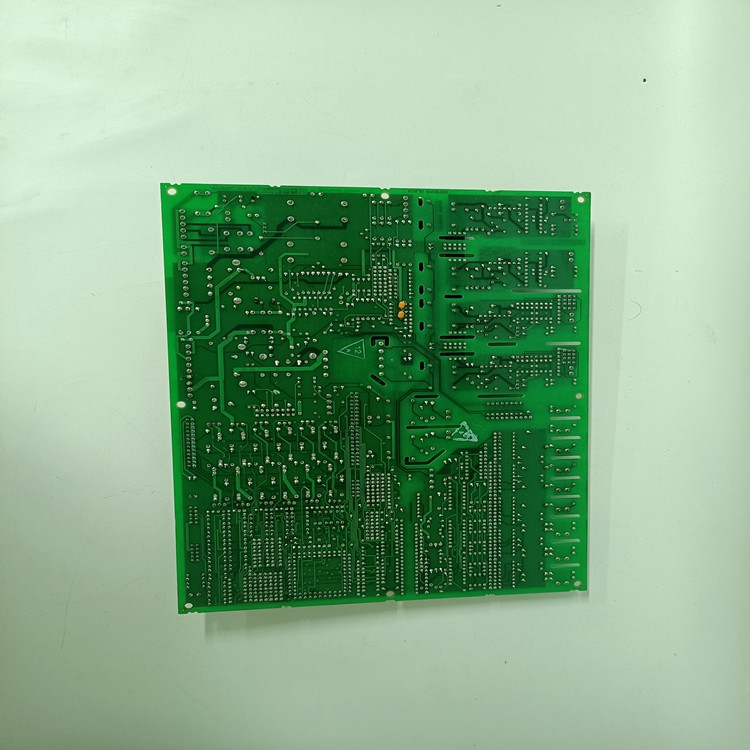

Produkt:GE DS200LDCCH1AGA Antriebssteuerung/LAN-Kommunikationsplatte

Beschreibung

General Electric entwickelte die DS200LDCCH1AGA-Karte, um als Antriebssteuerung und Kommunikationsplatine für ein lokales Netzwerk (LAN) zu funktionieren.Diese Karte befindet sich in der Mark V-Serie von Ersatz Antriebsplatten kompatibel mit GE Marke DIRECTO-MATIC 2000 Antriebs- und Exzitatoren. Wenn die Platine in einem Antrieb installiert ist, bietet sie eine Reihe von Antriebs- und E/A-Steuerungsfunktionen für den Antrieb.

Die DS200LDCCH1AGA-Kommunikationskarte beherbergt vier Mikroprozessoren.Ein Antriebssteuerungsprozessor (DCP) ist ebenfalls verfügbar, um analoge und digitale I/O-Umwandlungen zu verarbeiten.

Der DCP ist auch in der Lage, periphere E/A-Geräte wie Encoder und Timer zu steuern und umzuwandeln.Sollten für Berechnungen zusätzliche Rechenleistung erforderlich sein, kann der DCP diese nicht bereitstellen, wird der Co-Motor-Prozessor (CMP) die zusätzliche Leistung zur Verfügung stellen, die für die Erledigung dieser Funktionen erforderlich ist.Das Board ist mit einer alphanumerischen Tastatur ausgestattet, die für die Systemprogrammierung und Diagnose verwendet wird.

Die DS200LDCCH1AGA ist eine von General Electric entwickelte LAN-Kommunikationsplatine.Es wird in den Produktlinien GE EX2000 Excitation und DC2000 verwendet und ist eine fortschrittliche 7-Schicht-Schaltplatte, die im Wesentlichen das Gehirn der EX2000 und DC2000 istZu den Hauptfunktionen des Boards gehören die Bedienoberfläche, die LAN-Kommunikation, die Antriebs- und Motorverarbeitung und die Antriebsreset.

Es umfasst mehrere integrierte Funktionen, darunter eine mikroprozessorgesteuerte LAN-Kommunikation (Local Area Networks), gesteuerte Antriebe und Motorverarbeitung,Bedienoberfläche und vollständige AntriebswiedersetzungenEs gibt vier Mikroprozessoren auf der Platine, die eine umfassende Abdeckung von E/A und Antriebssteuerung bieten.Der Antriebssteuerprozessor befindet sich auf der Platine in Position U1 und bietet integrierte E/A-PeripheriegeräteDer zweite ist ein Motorsteuerungsprozessor, der auf der Tafel als U21 bekannt ist.Motorsteuerungsschaltkreise und I/O-Kommunikation (analog und digital) sind mit diesem Prozessor verfügbar. U35 ist der Standort des Co-Motor-Prozessors. Nur verwendet, wenn zusätzliche Verarbeitung erforderlich ist, arbeitet dieser Abschnitt, um erweiterte Mathematik, die der MCP nicht berechnen kann.

Der letzte Prozessor auf der Platine ist der LAN-Steuerprozessor in Position U18. Fünf Bussysteme (DLAN+, DLAN, Genius, CPL und C-Bus) werden von diesem Prozessor akzeptiert.Ein Benutzeroberflächensystem ist mit einer angeschlossenen alphanumerischen Tastatur verfügbar, mit der Benutzer Systemeinstellungen und Diagnostik anzeigen und anpassen können.
