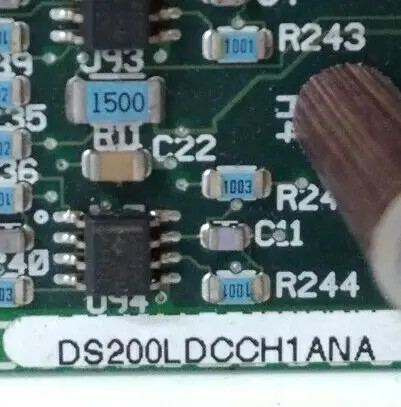

Produkt:DS200LDCCH1ANA General Electric Drive Control/LAN Kommunikations Board

Beschreibung

Das GE Drive Control/LAN Communications Board DS200LDCCH1ANA verfügt über mehrere Mikroprozessoren, die die Steuerung der Antriebs-, Motor- und E/A-Funktionen ermöglichen.Es bietet auch die Steuerung des LAN-NetzwerksDas GE-Antriebssteuerungs-/LAN-Kommunikationsbrett DS200LDCCH1ANA ist mit vier Mikroprozessoren versehen und jedem Mikroprozessor eine eigene Funktion zugewiesen.

Ein Mikroprozessor stellt die Antriebssteuerung zur Verfügung. Ein Mikroprozessor stellt die Motorsteuerung zur Verfügung. Ein Mikroprozessor stellt die Mitmotorverarbeitung zur Verfügung.Und ein Mikroprozessor liefert LAN-Steuerungsabwicklung.

Wenn die Platine nicht ordnungsgemäß funktioniert oder weniger als die optimale Leistung bietet, sollten Sie die Platine möglicherweise sanft zurücksetzen.Ein Hard Reset ist, wenn der Strom unterbrochen wird und das Board neu starten muss. Wenn möglich, sollte dies vermieden werden und sollte nur dann auftreten, wenn das Laufwerk fehlfunktioniert oder ein Ausfallzustand auftritt, der dazu führt, dass das Laufwerk unerwartet abgeschaltet wird.Wenn ein Überlastzustand auftritt, schaltet sich der Antrieb automatisch ab, um die Komponenten und den Motor zu schützen.

Die bessere Option, um das Board neu zu starten, ist ein Soft Reset. Dies ist, wenn der Strom im Board vorhanden bleibt und zur Beseitigung von Fehlern verwendet wird.Eine Methode, um einen Reset durchzuführen, besteht darin, die Reset-Taste auf dem Brett zu drückenNur eine qualifizierte Person sollte dies tun, da Strom im Antrieb vorhanden ist und ein Risiko für Stromschläge oder Verbrennungen besteht.Es erfordert, dass der Servicer in das Board-Schrank zu erreichen und drücken Sie die Reset-TasteDrücken Sie den Knopf etwa 5 Sekunden lang und lassen Sie ihn dann los.

Die DS200LDCCH1ANA ist eine von General Electric entwickelte LAN-Kommunikationsplatine.Es wird in den Produktlinien GE EX2000 Excitation und DC2000 verwendet und ist eine fortschrittliche 7-Schicht-Schaltplatte, die im Wesentlichen das Gehirn der EX2000 und DC2000 istZu den Hauptfunktionen des Boards gehören die Bedienoberfläche, die LAN-Kommunikation, die Antriebs- und Motorverarbeitung und die Antriebsreset.Es umfasst mehrere integrierte Funktionen, einschließlich einer Mikroprozessor-gesteuerten LAN-Kommunikation (Local Area Networks), gesteuerte Antriebs- und Motorverarbeitung, Bedieneroberfläche und vollständige Antriebsrücksetzungen.

Der Antriebssteuerungsprozessor befindet sich auf der Platine in Position U1 und bietet integrierte E/A-Peripheriegeräte, die Fähigkeiten wie Timer und Decoder bieten.Der zweite ist ein Motorsteuerungsprozessor, der auf der Tafel als U21 erkannt wird.. Motorsteuerungsschaltungen und I/O (analog und digital) Kommunikation sind mit diesem Prozessor verfügbar.Nur verwendet, wenn eine zusätzliche Verarbeitung erforderlich ist, dieser Abschnitt arbeitet, um fortgeschrittene Mathematik, die die MCP nicht berechnen kann.

Der letzte Prozessor auf der Platine ist der LAN-Steuerprozessor in Position U18. Fünf Bussysteme (DLAN+, DLAN, Genius, CPL und C-Bus) werden von diesem Prozessor akzeptiert.Ein Benutzeroberflächensystem ist mit einer angeschlossenen alphanumerischen Tastatur verfügbar, mit der Benutzer Systemeinstellungen und Diagnostik anzeigen und anpassen können.
