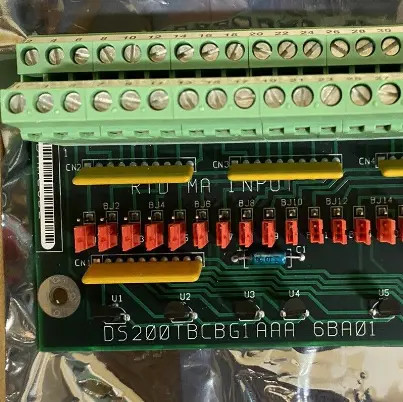

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsEs gibt vier Abschnitte dieser Boards innerhalb des Schranks mit insgesamt 9 Slots innerhalb eines I/O-Kontrollbereichs.

Das TBCB-Board nimmt typischerweise einen der größeren Stellen unter einer Reihe von 5 kleineren Boards ein.Diese Platine wird auch Termination Module RTD und 4-20 mA Input (TBCB) genannt und funktioniert innerhalb des R5-KernsSeine Hauptfunktion besteht darin, die eingegangenen Signale zu verwenden, um sie an das TCCB-Board zu übertragen, wo sie auf das Board geschrieben werden.Es hat spezifische Hardware-Konfigurationen, die im Installationsprozess eingerichtet werden müssen.

Die Eingangssignale von BJ1 bis BJ22 müssen an die DCOM angeschlossen werden. Die Eingangssignale von BJ23 bis BJ30 sind, wo Signale 15-22 in einen Strombereich von 0-1mA umgewandelt werden.Insgesamt acht der regulären Eingangssignale können in 0-1 mA-Eingangssignale umgewandelt werden..

Die DS200TBCBG1A ist eine Termination Analog Card in der GE Speedtronic Mark V LM-Serie von Turbinensteuerungssystemen.Diese Platte wird nicht mehr von ihrem ursprünglichen Hersteller unterstützt und ist manchmal schwer zu finden.

Der DS200TBCBG1A kann in einem Mark V Turbinenkontrollschrank mit anderen I/O-Steuerplatten montiert werden.Es gibt insgesamt 9 Schlitze in einem I/O-Steuerungsbereich und das TBCB-Board nimmt typischerweise einen der größeren Schlitze unter einer Reihe von 5 kleineren Boards ein.

Die DS200TBCBG1A wird auch als Termination Module RTD und 4-20 mA Input (TBCB) bezeichnet.Diese Platine verwendet die eingegangenen Signale, die sie empfängt, um sie an das TCCB-Board zu übertragen, wo sie auf das Board geschrieben werden.Insgesamt acht der regulären Eingangssignale können in Eingangssignale von 0 bis 1 mA umgewandelt werden.

Der DS200TBCBG1A hat keine spezifische Software, die konfiguriert werden muss, aber er hat Hardware-Konfigurationen. Die Eingangssignale von BJ1 bis BJ22 müssen mit dem DCOM verbunden werden.Die BJ23 bis BJ30 Eingangssignale sind, wo Signale 15-22 in 0-1mA Strombereich umgewandelt werden.

Weitere Informationen über die spezifische Installation der Eingangssignale für den DS200TBCBG1A finden Sie im Gebrauchsanleitung GEH-6353B.
