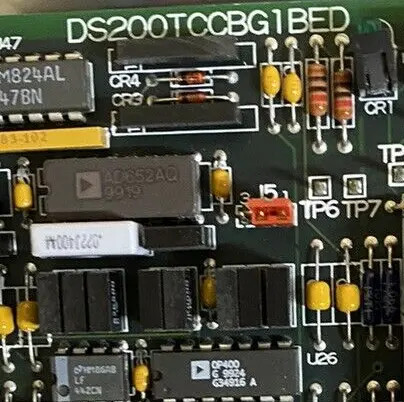

Das GE I/O TC2000 Analog Board DS200TCCBG1BED verfügt über einen 80196-Mikroprozessor und mehrere PROM-Module.Die LED ist von der Seitenansicht des Brettes sichtbarDie IDs für die 50-Pin-Anschlüsse sind JCC und JDD. Der Mikroprozessor verwendet die Verarbeitungsanweisungen und die Firmware auf den PROM-Modulen.Weitere Programmierung oder Firmware-Updates sind nicht erforderlich, wenn Sie die Ersatzteile installieren. Alles, was notwendig ist, ist, die PROM-Module von der alten Platine zu den Steckdosen auf der Ersatzplatine zu bewegen. Auf diese Weise können Sie die Antriebsaktivität wieder aufnehmen und wissen, dass die Verarbeitung gleich sein wird.

Sie müssen auch die Bandkabel in die gleichen Steckverbinder auf der Ersatzteile anschließen, was sowohl für die 50-Pin-Bandkabel als auch für die 34-Pin-Bandkabel gilt.Weil es 5 34-Pin-AnschlüsseEs besteht auch die Möglichkeit, dass die 50-Pin-Anschlüsse in die falschen Anschlüsse angeschlossen werden.Alle Steckverbinder haben Steckverbinder-IDs und auch wenn die Ersatzplatine eine neuere Version ist, werden die Steckern identisch sein.

Sie können feststellen, dass die Komponenten auf der Ersatzteile an verschiedenen Orten sind und dass die Komponenten anders aussehen.die Kompatibilität zwischen den Versionen gewahrt bleibt und die Ersatzteile die gleichen Bearbeitungsergebnisse liefern wie die defekten Platten. Stecken Sie die Bandkabel in die gleichen Steckverbinder auf dem neuen Board und verwenden Sie die Steckverbinder-IDs, um das alte Board mit dem neuen Board zu verbinden.

Die General Electric I/O TC2000 Analog Board DS200TCCBG1B verfügt über einen 80196 Mikroprozessor und mehrere PROM-Module.Die LED ist von der Seitenansicht des Brettes sichtbar. Die IDs für die 50-Pin-Konnektoren sind JCC und JDD. Das Board ist auch mit 3 Jumpern gefüllt. Die Jumper haben IDs auf der Oberfläche des Boards gedruckt. Die IDs sind JP1, JP2 und JP3.

Wird die Originalplatine in den Antrieb eingebaut, so konfiguriert der Installateur die Platine so, dass sie den Anforderungen des Antriebs am besten entspricht.Die Springer ermöglichen es dem Installateur, die Konfigurationswerte durch Änderung der Position der Springer festzulegen.Die Standardpositionen der Springer werden unter den meisten Bedingungen verwendet und erfordern keine weiteren Maßnahmen durch den Installateur.in einigen Fällen ändert der Installateur die Position des Sprungers auf der Grundlage der Informationen, die in den mit der Platte bereitgestellten gedruckten Informationen enthalten sind..

Bei einem 3-Pin-Springer deckt der Springer jeweils 2 Pins ab. Zum Beispiel kann der Springer Pins 1 und 2 oder Pins 2 und 3 abdecken.Halten Sie den Jumper mit Daumen und Zeigefinger und ziehen Sie ihn von den NadelnEinige Springer werden nicht für die Konfiguration des Boards verwendet und haben nur eine unterstützte Position.In diesem Fall wird die alternative Position für die Produktprüfung durch den Hersteller verwendet, um einen bestimmten Stromkreis oder eine bestimmte Funktion zu testen..
