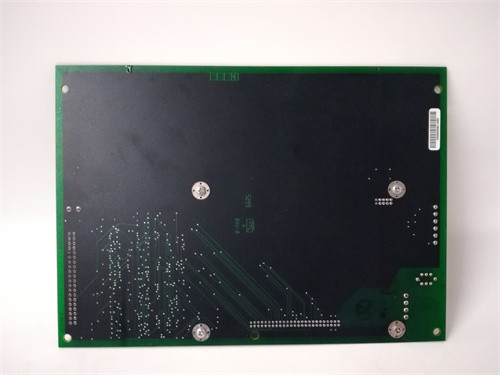

DS200DDTBG1A ist ein LCI Hilfs I/O Terminal Board, das von General Electric als Teil der Mark V-Serie in GE Speedtronic Control Systems hergestellt und entwickelt wurde.Das DS200DDTB-Board (DDTB) ist eine Hochspannungsterminalplatine für Systemverbindungen von Hilfs-E/A-SignalenDas Board wird mit einem DS200ADMA (ADMA) analogen-digitalen Modul-Tochterboard verbunden, das auf einem DS200DSPC (DSPC) digitalen Signalprozessor-Steuerbrett montiert ist.Hochdichte-Anschlüsse und ein Bandkabel verbinden das DDTB mit der ADMA-BoardDer DDTB stellt Signalkonditionierung, Skalierung, Pufferung,und Isolierung, um die schwierigen Umgebungssignale auf Systemebene dem digitalen Signalprozessor (DSP) des DSPC-Boards zugänglich zu machenDie DDTB-Terminals können mit externen Verkabelungsanschlüssen aus Hochspannungssignalen, Kontakt-E/Ausgang, Strommessung (über Hall-Effekt-Geräte auf niedriger Ebene) oder Hochstrom-CTs verbunden werden.Es gibt G1 und G2 Versionen des DDTB-BoardsDie G2 verfügt nicht über die Funktionalität der G1 und ist gegebenenfalls zu beachten.

Eigenschaften:

HÖHLES VOLTANZ-AC-Eingänge:Es gibt zwei isolierte Eingänge für den Anschluss an Hochspannungs-Wechselstromsignale.und ein Puffer, um ein ±5 V-Peak-zu-Peak-Signal an die VCO-Eingänge der ADMA-Board zu liefern (bei 693 V rms)Diese Eingänge verfügen über einen separaten Schraubendeckel, der für 1000 V Spitzenübergangsströme eingestuft und isoliert ist.

Eintrittssignal für hohe Ströme:Es gibt sechs Eingänge mit Stromempfindungswiderständen, die für ±5 Ampere kontinuierliche Stromsignale geeignet sind (für CT-Eingänge bestimmt).Diese sind differenziell gepuffert und können ±12 V der normalen Modusspannung tolerierenJeder Eingang wird gefiltert und skaliert. Diese Eingänge verfügen über einen Schrauben-Terminalblock und sind vor Spannungsüberspannungen geschützt.

Eintrittssignal mit niedrigem Strom:Es gibt drei Eingänge mit Stromempfindungswiderständen, die für ±0,224 ampere kontinuierliche Stromsignale geeignet sind (für LEM-Stromwandlersignale bestimmt).Diese sind differenziell gepuffert und können ±12 V der normalen Modusspannung tolerierenJeder Eingang wird gefiltert und skaliert. Diese Eingänge verfügen über einen Schrauben-Terminalblock und sind vor Spannungsüberspannungen geschützt.

4 bis 20 mA Stromschleifeingang:Es gibt Vorkehrungen für die Neuaufgabe von zwei der CT- oder LEM-Eingangskanäle als Empfänger für 4-20 mA-Stromschleifen-Eingangssignale.Der Eingangswiderstand beträgt 192 Ohm und der analoge Eingang wird so verschoben, dass 0 mA negative Vollskala und 20 mA positive Vollskala ergebenDie Erkennung von offenen Schleifen und die Normalisierung von Eingaben werden durch Software verwaltet.

Nicht spezialisierte Spannungseingänge: Ein Differenz-Eingangsspannungsverstärker ist für die Zufuhr eines analogen VCO-Eingangs auf der ADMA-Platine vorgesehen.Diese Eingänge verfügen über einen Schrauben-Typ Endblock und sind vor Spannungsüberspannungen geschützt.

4 bis 20 mA Stromausgänge:Zwei der analogen Ausgänge treiben auch Stromquelle-Ausgangspuffer an, um die 4-20 mA-Stromschleifen-Ausgangssignale zu unterstützen.Sowohl die Spannungs- als auch die Stromausgänge sind jederzeit aktiv und können einzeln oder zusammen durch Verkabelung an ihre jeweiligen Ausgangsterminals verwendet werdenEs gibt eine Inversions- und Verstärkungsstufe im 4-20 mA-Treiber, so dass ein +5 V-Eingang vom ADMA-Board dazu führt, dass der Ausgang 4 mA erzeugt und ein -5 V-Eingang dazu führt, dass der Ausgang 20 mA erzeugt.Eine Ausgabe darf keine 0 mA erzeugen, um Verwechslungen mit der Erkennung eines offenen Schleifens zu vermeiden..
