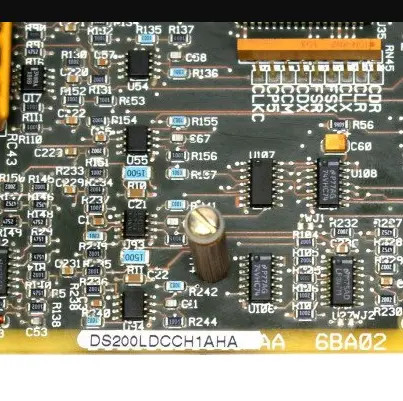

Die DS200LDCCH1AHA-Karte wurde von General Electric als Antriebssteuerung und LAN (Local Area Network) Kommunikationskarte hergestellt.Diese Karte eignet sich für den Einbau in eine Reihe von DIRECTO-MATIC 2000 Excitern und Antrieben.. Die Karte stellt nach der Installation eine Reihe von I/O-Steuerungs- und Antriebsfunktionen für das Hostlaufwerk bereit.

Auf der Kommunikationsplatine DS200LDCCH1AHA befinden sich vier Mikroprozessoren.Die Karte enthält auch einen Antriebssteuerungsprozessor (DCP), der zur Umwandlung analoger und digitaler E/A-Signale verwendet wirdDas DCP kann auch verwendet werden, um eingehende E/A-Signale von verbundenen Peripheriegeräten wie Encoder und Timer umzuwandeln.

Digitale E/A-Signale werden in der Regel mit dem Motorsteuerprozessor (MCP) verarbeitet.Der Co-Motor-Prozessor (CMP) wird die zusätzliche Plattenleistung für dieseDie Benutzer können über die angeschlossene alphanumeri­sche Programmierungsknopf einfach auf die Diagnose und Fehlercodes zugreifen.

Die DS200LDCCHAHA ist eine von General Electric entwickelte LAN-Kommunikationsplatine.Es wird in den Produktlinien GE EX2000 Excitation und DC2000 verwendet und ist eine fortschrittliche 7-Schicht-Schaltplatte, die im Wesentlichen das Gehirn der EX2000 und DC2000 istZu den Hauptfunktionen des Boards gehören die Bedienoberfläche, die LAN-Kommunikation, die Antriebs- und Motorverarbeitung und die Antriebsreset.Es umfasst mehrere integrierte Funktionen, einschließlich einer Mikroprozessor-gesteuerten LAN-Kommunikation (Local Area Networks), gesteuerte Antriebs- und Motorverarbeitung, Bedieneroberfläche und vollständige Antriebsrücksetzungen.Der Antriebssteuerprozessor befindet sich auf der Platine in Position U1 und bietet integrierte E/A-PeripheriegeräteDer zweite ist ein Motorsteuerungsprozessor, der auf der Tafel als U21 bekannt ist.Motorsteuerungsschaltkreise und I/O-Kommunikation (analog und digital) sind mit diesem Prozessor verfügbar. U35 ist der Standort des Co-Motor-Prozessors. Nur verwendet, wenn zusätzliche Verarbeitung erforderlich ist, arbeitet dieser Abschnitt, um erweiterte Mathematik, die der MCP nicht berechnen kann.

Der letzte Prozessor auf der Platine ist der LAN-Steuerprozessor in Position U18. Fünf Bussysteme (DLAN+, DLAN, Genius, CPL und C-Bus) werden von diesem Prozessor akzeptiert.Ein Benutzeroberflächensystem ist mit einer angeschlossenen alphanumerischen Tastatur verfügbar, mit der Benutzer Systemeinstellungen und Diagnostik anzeigen und anpassen können.
