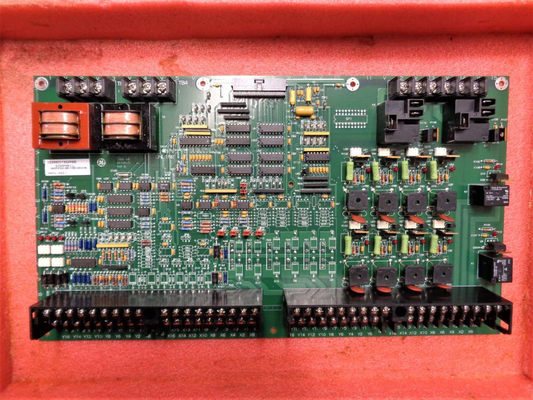

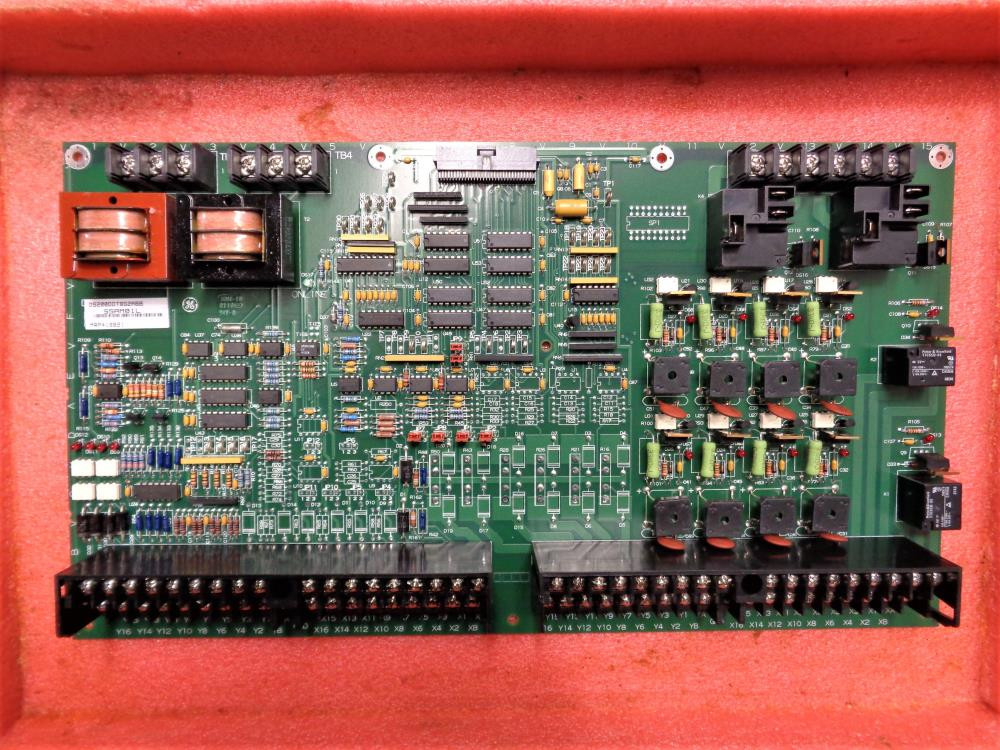

Das DS200DDTBG2ABB ist eine LCI Auxiliary I/O Terminal Board.Diese Leiterplatte wurde als Komponente für das Mark V-System von GE erstellt. Das Mark V war das zweite der Speedtronic-Gas- und Dampfturbinen-Managementsysteme, das dreifache redundante Backups für kritische Steuerungs- und Schutzparameter anbot. Diese DS200DDTBG2ABB-Platine der Mark V-Produktreihe umfasst auch Funktionen wie integrierte Diagnostik, Online-Wartung und eine direkte Sensorschnittstelle.Die auf dieser personalisierten Produktseite vorgestellte DS200DDTBG2ABB-Leiterplatte ist eigentlich nicht die ursprüngliche LCI Auxiliary I/O Terminal Board, die für den Einbau in die größere Mark V Turbine Control System-Serie hergestellt wurde; das wäre die DS200DDTBG2-Eltern-Leiterplatte, der alle drei wesentlichen Produktüberarbeitungen dieses DS200DDTBG2ABB-Produkts fehlen.

Hardware-Tipps und -Spezifikationen

Das DS200DDTBG2ABB ist eine Hochspannungsplatine. Ihre Funktion besteht darin, Systemverbindungen für Auxiliary I/O-Signale herzustellen.Angesichts dieser spezifischen beabsichtigten Funktionalität der Mark V Turbine Control System-Serie sollte es keine wirkliche Überraschung sein, dass dieses DS200DDTBG2ABB-Produktangebot seine eigene erhöhte Reihe von funktionsfördernden Hardwarekomponenten und Komponentenspezifikationen verwendet.Die DS200DDTBG2ABB-Platine wird von der DS200ADMA-Platine mit Strom versorgt und ist mit dieser verbunden, einem Tochterkartenmodul, das sich auf der DS200DSPC-Digital-Signalprozessor-Steuerplatine befindet.Das DS200DDTBG2ABB ist mit mehreren Eingängen und Ausgängen ausgestattet. Zu diesen Ausgängen gehören Hochspannungs-Wechseleingänge (2), Hochstromsignaleingänge (6), Niedrigstromsignaleingänge (3), 4-20 mA Stromschleifeneingänge (bis zu 2) und nicht zugewiesene Spannungseingänge.Die Stromschleifeneingänge in der Baugruppe dieser DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board werden über Jumper von den CT- oder LEM-Eingangskanälen umgeleitet. Die hier vorgestellte DS200DDTBG2ABB-Platine verfügt außerdem über vier gepufferte Analogausgänge und zwei 4-20-mA-Stromausgänge. Die Platine verfügt außerdem über sechzehn digitale Ein-/Ausgänge.

Die DS200DDTBG2ABB-Leiterplatte ist mit 33 TP-Testpunkten zur Signalmessung sowie 17 LEDs (DS1-DS17) ausgestattet. Die Platine enthält zwölf Jumper-Schalter mit jeweils 3 Positionen.Die Werkseinstellung für diese Schalter ist die 1-2-Position. In Bezug auf standardmäßige spannungsbegrenzende Hardwarekomponenten verwendet die DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board zwei Transformatoren, vier Relais und vierzehn Transistoren. Das DS200DDTBG2ABB verwendet auch Kondensatoren und Widerstände und verfügt über eine Baugruppe, die durch die normale Art der Leiterplattenbeschichtung gesichert ist, mit der sie chemisch behandelt wurde.Die interne Baugruppe dieses DS200DDTBG2ABB Mark V Series-Produkts verfügt außerdem über acht Varistoren und fünfzehn Widerstandsnetzwerk-Arrays.Schließlich verfügt diese DS200DDTBG2ABB-Leiterplatte über fünf Anschlussleisten, die von drei Schraubpositionen bis zu sechsunddreißig Schraubpositionen variieren, und über viele integrierte Schaltkreise, darunter einen Chip mit Platinenidentifikations- und Hardware-Revisionsinformationen.Weitere Informationen zu den Platinenfunktionen, Anwendungsdaten, Funktionen und zur Installation finden Sie in GEI-100219, einer Veröffentlichung von General Electric, die möglicherweise schwer über das Internet abrufbar ist, da dieses DS200DDTBG2ABB-Produkt zur Mark V-Legacy-Serie gehört.Bevor Sie eine endgültige Kaufentscheidung für diese DS200DDTBG2ABB Hochspannungs-LCI Auxiliary I/O Terminal Board treffen, ist es wichtig zu erkennen, dass sich ihre ursprünglich eingeführten Leistungsspezifikationen und Abmessungen durch die Aufnahme einer vollständigen Produktüberarbeitungstabelle mit zwei funktionalen Produktüberarbeitungen und einer Artwork-Konfigurationsüberarbeitung ausgewirkt haben.
