Produkt:DS200NATOG3ACB Allgemeine elektrische Leiterplatte

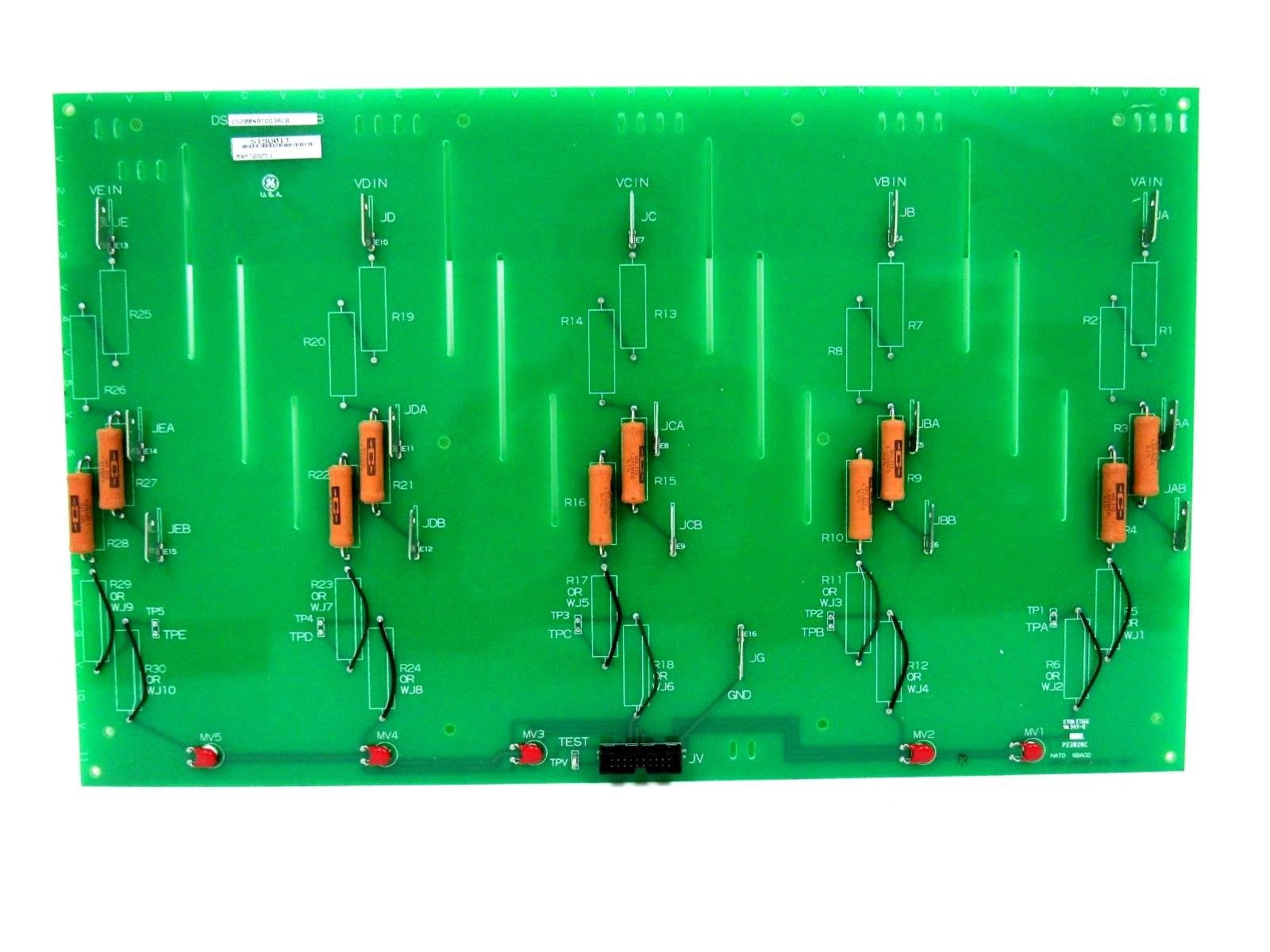

DS200NATOG3ACB ist ein von GE entwickeltes Spannungs-Feedback-Skalierbrett.Es ist Teil des GE Speedtronic Mark V Steuerungssystems. Es verwaltet und skaliert Spannungsfeedback von einer SCR (Silicon Controlled Rectifier) Brücke.Seine Hauptfunktion besteht darin, sowohl Wechselstrom- als auch Gleichstromspannungen, die von der SCR-Brücke erzeugt werden, abzuschwächen, was für eine genaue Rückkopplungsmessung unerlässlich ist.

Eigenschaften

• Die Platine arbeitet, indem sie die Amplitude der von der SCR-Brücke erzeugten Hochspannungen auf ein Niveau reduziert, das vom Steuerungssystem sicher und genau verarbeitet werden kann.Diese Dämpfung stellt sicher, dass die Rückkopplungssignale von der SCR-Brücke genau und zuverlässig sind.
• Neben seiner Abschwächungsfunktion ist das Board mit anderen kritischen Komponenten des Steuerungssystems integriert.der die Verteilung der für den Betrieb der SCR-Brücke erforderlichen Torimpulse und Statussignale verwaltetDas Board ist auch mit einem VME-Backplane verbunden, das die notwendigen Verbindungs- und Kommunikationswege für die Systemintegration bietet.
• Durch Abschwächen der SCR-Brückenspannungen und in Verbindung mit der Torverteilung und dem VME-Backplane,die Platine stellt sicher, dass das Spannungsfeedback genau skaliert und effektiv in das Steuerungssystem integriert wirdDies trägt zur allgemeinen Stabilität und Leistung des elektrischen Systems bei.

Eingabe

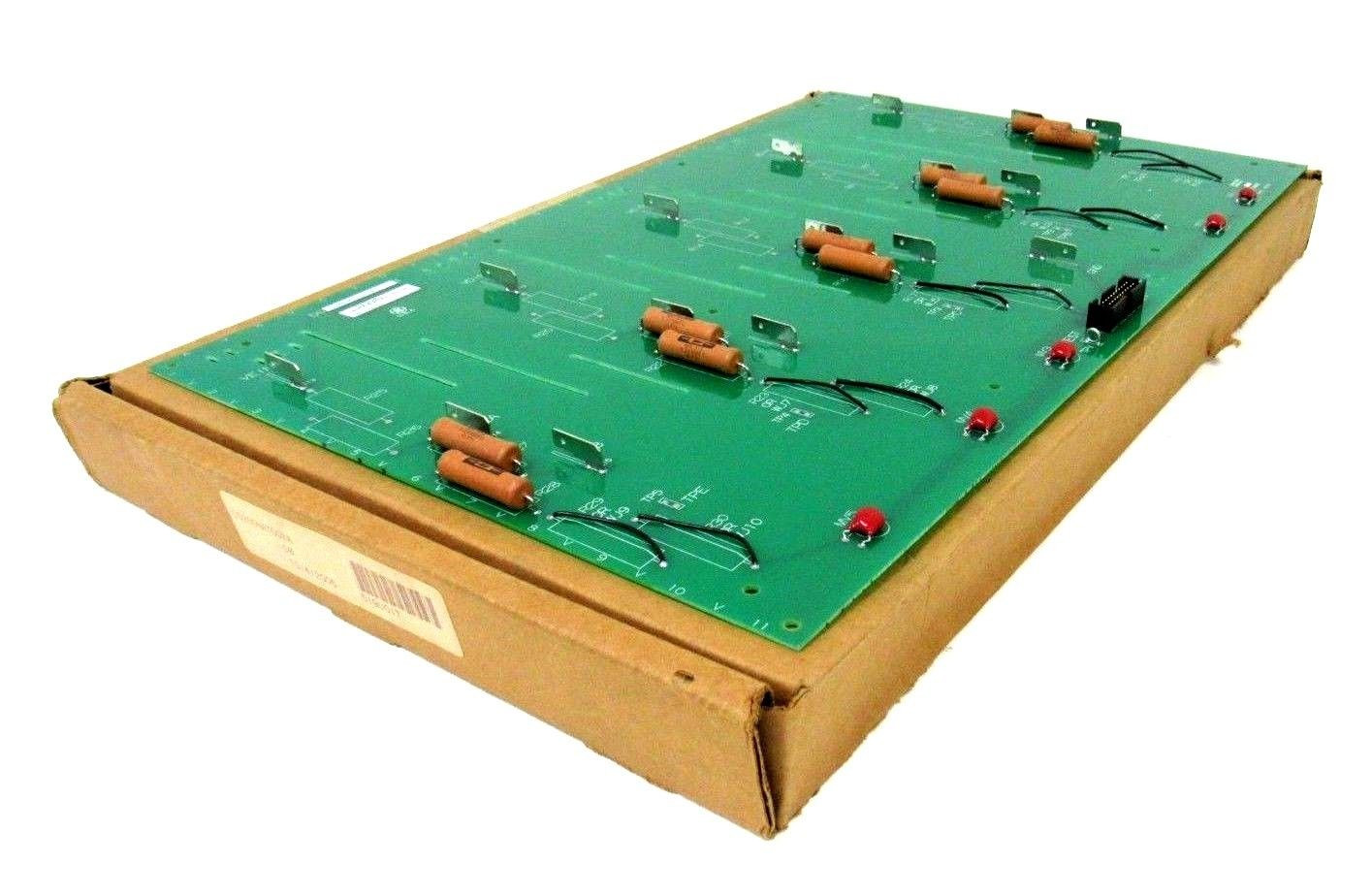

• Die Platine besteht aus fünf identischen, seriell verbundenen Strings von Präzisionswiderständen, die speziell für die Handhabung verschiedener Spannungseingänge angeordnet sind.
• Für jede der drei Wechselstromphasen der SCR-Brücke gibt es eine String sowie jeweils eine String für die positiven und negativen Gleichstrombusspannungen.
• Jede Widerstandsstring kann so konfiguriert werden, dass sie verschiedene Eingangsspannungen durch eine Kombination von Eingangssteckverbindern und Drahtsprungern bewältigt.
• Die Platine bietet eine Auswahl aus drei verschiedenen Eingangs-Stab-Anschlüssen und zwei Drahtspringen, die eine Dämpfung der Eingangsspannungen auf fünf spezifische Niveaus ermöglichen: 6900 Volt, 4200 Volt, 3300 Volt,mit einer Leistung von nicht mehr als 50 WDiese Konfigurationsmöglichkeit sorgt dafür, dass die Platine auf verschiedene Spannungsanforderungen und Betriebsbedingungen zugeschnitten werden kann.

Ausgabe

• Die Ausgänge der fünf Widerstandsschnüre werden zu einem einzigen 20-Pin-Bandkopf zusammengefasst.Dieser Bandheader dient als primärer Anschlusspunkt für die Schnittstelle mit anderen Komponenten innerhalb des SteuerungssystemsDurch die Verwendung eines 20-Stift-Bandkopfes kanalisiert das NATO-Board effizient die skalierten Spannungssignale aus allen fünf Strings in eine zusammenhängende Ausgabeoberfläche.Erleichterung der Integration mit anderen Systemelementen.
• Um die Sicherheit und Zuverlässigkeit der Ausgangssignale zu gewährleisten, ist jede Ausgabe mit einem Metalloxidvaristor (MOV) ausgestattet.Die MOV spielt eine entscheidende Rolle beim Schutz des Systems vor übermäßigen SpannungsbedingungenWenn der Ausgangsbandkreis unterbrochen wird, während die Eingangsspannung noch vorhanden ist, klemmt und begrenzt der MOV die Spannung.Verhinderung eines Anstiegs auf ein Niveau, das das System oder andere angeschlossene Komponenten beschädigen könnteDiese Schutzmaßnahme trägt zur Aufrechterhaltung der Integrität der Ausgangssignale bei und stellt sicher, daß das System innerhalb der sicheren Spannungsparameter arbeitet.
• Der Belastungswiderstand, der für eine genaue Spannungsmessung und Signalskalierung unerlässlich ist, befindet sich nicht auf der Platine selbst, sondern auf der Torverteilungs- und Statusplatine.Diese Designwahl ermöglicht es dem Board, sich auf seine primäre Funktion der Spannungsabschaffung und Skalierung zu konzentrieren, während der Belastungswiderstand, der sich auf der Torverteilung und auf der Statustafel befindet, die Umwandlung der abgeschwächten Signale in messbare Spannungswerte verwaltet.Diese Vereinbarung trägt dazu bei, die Funktionsweise des NATO-Vorstands zu rationalisieren und eine wirksame Integration in das breitere Kontrollsystem zu gewährleisten..

WOC hat den größten Bestand an Mark V Ersatzteilen und wir können Ihre defekten Ersatzteile mit Garantie reparieren.Die Welt der KontrollenUnser Expertenteam steht Ihnen rund um die Uhr zur Verfügung, um Ihre dringenden Bedürfnisse im Zusammenhang mit kritischen Ersatzteilen zu unterstützen.
