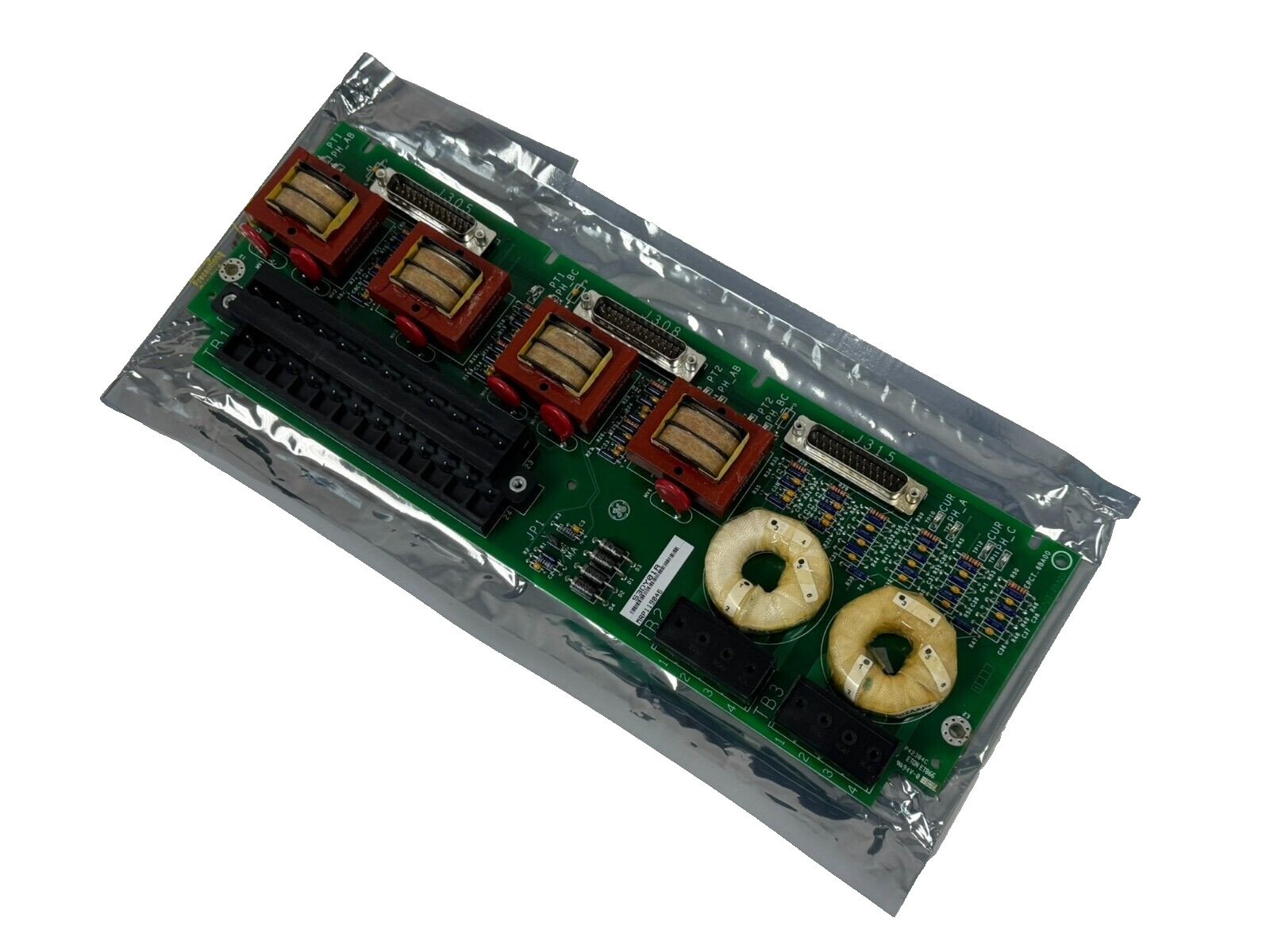

IS200EPCTG1AAA Exciter PT/CT Endplatte

Beschreibung

IS200EPCTG1AAA ist ein von GE entwickeltes Exciter PT/CT (EPCT) -TerminalboardEs ist ein Teil des EX2100-Erregungssystems.Exciter PT/CT (EPCT) ist eine unentbehrliche Komponente, die speziell für kritische Messungen der Generatorspannung und des Stroms über Isolationstransformatoren entwickelt wurdeDieses Board integriert zwei 3-Phasen-Generatorpotential-Transformator (PT) Spannungseingänge und zwei Generator-Strom-Transformator (CT) -Eingänge und bietet Stromoptionen von 1 A oder 5 A.Alle Ausgangssignale der Isolationstransformatoren sind effizient an die EMIO-Platine verkabeltAußerdem bietet das EPCT einen einzigen analogen Eingang, der entweder Spannungs- oder Strom-Eingänge annehmen kann.Für Anwendungen, die höchste Zuverlässigkeit erfordern, kann das System bis zu drei EPCT-Boards umfassen, wodurch Redundanz und Robustheit des Systems gewährleistet werden.

• Die Funktionalität des Boards besteht darin, Generatorspannungen von den potenziellen Transformatoren des Kunden zu empfangen und diese Eingänge über Schalter auf TB1 zu leiten.Dieses Setup ermöglicht Kabellängen von bis zu 1000 Fuß mit 12 AWG DrahtDie PT-Eingänge, die typischerweise mit einer Nennfrequenz von 115 V und einer Frequenz von 50/60 Hz betrieben werden, sind geschmolzen, um einen Schutz vor möglichen elektrischen Anomalien zu gewährleisten.
• Innerhalb der Platine führen zwei Isolationstransformatoren effektiv eine dreidrahtige offene Delta-Spannungsmessung durch und erzeugen eine Leistung von 1.533 V rms von einem 115 V rms-Eingang.zwei Generatorstrom-Eingänge aus den CTs sind an nicht steckbare Endgeräte angeschlossen.Jeder Stromtransformator verfügt über eine 0-1 A RMS-Wicklung und eine 0-5 A RMS-Wicklung, wobei nur eine mit dem EPCT verbunden ist.mit einer Breite von bis zu 10 AWG für eine zuverlässige Übertragung.
• Einheit für die Verwendung in der "Technologie" für die "Fertigung" oder "Herstellung" von "Fertigungsanlagen" für die "Fertigung" oder "Herstellung" von "Fertigungsanlagen" für die "Fertigung" oder "Herstellung" von "Fertigungsanlagen".Es ist wichtig zu beachten, dass diese Prüfpunkte nicht durch die Messvorrichtung geerdet.
• Diese Konstruktionsentscheidung ist unerlässlich, um genaue Messungen zu gewährleisten und mögliche Störungen zu vermeiden, die die Messgenauigkeit beeinträchtigen könnten.
• Das Layout der Platine, wie im Layout des Boards dargestellt, zeigt die Anordnung der Komponenten.für ihre jeweiligen Messungen unerlässlichDer Endblock TB1, der durch zwei Schrauben festgehalten wird, ist so konzipiert, dass er bei Bedarf entfernt werden kann.als Schutzmaßnahme gegen eine mögliche CT-Offenkreislaufsituation dient.
• Bei einer einfachen Steuerung werden die Spannungssignale über den J305-Anschluss auf die EMIO-Schaltfläche im M1-Steuergerät geleitet.Diese Signale sind verteilt, die Verbindung zu den Steckern J305, J308 und J315 ermöglichen. Anschließend werden sie an die Steuerungen M1, M2 und C übertragen, um Redundanz und Systemresilienz zu gewährleisten.
• Erleichtert die Messung durch acht Spannungsprüfpunkte (TP1-8), die strategisch an jedem Bein der Sekundärseite der Isolationstransformatoren liegen.Diese Prüfstellen bieten einen bequemen Zugang zu Diagnostik- und Prüfzwecken.
• Das System enthält drei 25-Pin-Sub-D-Anschlüsse, nämlich J305, J308 und J315. Diese Anschlüsse sind für Kabelanschlüsse zum EBKP-Hintergrund bestimmt,eine nahtlose Verbindung zum EMIO-Board ermöglicht, wodurch die Kommunikation und die Datenübertragung innerhalb der Systemkonfiguration erleichtert werden.
