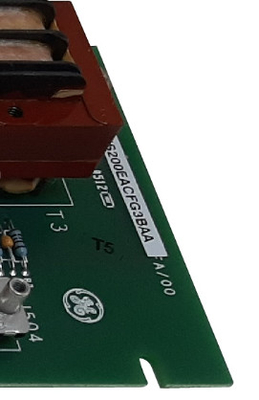

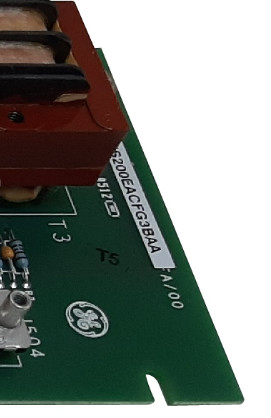

Produkt:IS200EACFG3BAA AC-Rückkopplungskarte für den Antrieb

Beschreibung

IS200EACFG3BAA ist eine von GE entwickelte Exciter AC Feedback CardEs ist ein Teil des EX2100-Steuerungssystems. Das Exciter AC Feedback-Board ist für die Messung der AC-Versorgungsspannung und des Stroms des Exciter Permanent Magnet Generator (PMG) verantwortlich.Das EACF-Board (Exciter AC Feedback) befindet sich im Hilfsschrank des Exciters.

Messung der Anregungsspannung

• G1-Version: Diese Version unterstützt eine einzelne dreiphasige Eingangsspannung im Nennbereich von bis zu 480 V rms mit einer Toleranz von +20% bei entweder 50 oder 60 Hz.
• G2-Version: Die G2-Version ist so konzipiert, dass sie eine einzelne dreiphasige Eingangsspannung im Nennbereich von bis zu 1000 V rms mit einer Toleranz von +20% bei entweder 50 oder 60 Hz bewältigt.
• Beide Versionen der Leiterplatte sind mit Potentialtransformatoren ausgestattet, die eine Nenn-Ausgangsspannung von 1,6 V rms von ihren Sekundärausgängen versorgen.Luftkernstromtransformatoren verwendet werden, die eine Nenn-Sekundär-Ausgangsspannung von 0 bis 0,8 V rms bei 50 oder 60 Hz bieten.

Einrichtung

• Vorbereitung: Öffnen Sie die Tür des Hilfsschranks und stellen Sie sicher, dass alle elektrischen Schaltkreise getestet werden, um zu bestätigen, dass der Strom ausgeschaltet ist, bevor Sie fortfahren.
• Kabel trennen: Alle Kabel sorgfältig vom Brett trennen, um sicherzustellen, dass die folgenden Schritte eingehalten werden:
  • Überprüfen Sie, ob alle Kabel mit dem richtigen Steckernamen gekennzeichnet sind, der auf der Tafel angegeben ist, um eine spätere Wiederverbindung zu vereinfachen.
  • Bei Spannungseingängen ist die Verkabelung von den Schraubverbindern TB1, TB2 und TB3 zu trennen.
  • Für die Spulen-Eingänge, trennen Sie die Verkabelung an TB4.
• Handhabung von Montage-Hardware: Vermeiden Sie es, Montage-Hardware in die Ausrüstung zu fallen, da dies bei erneuter Stromversorgung zu Beschädigungen der Ausrüstung oder zu Verletzungen führen kann.
• Entfernen des Brettes: Entfernen Sie die drei Schrauben, die das Brett an der Montage befestigen, und lösen Sie das Brett vorsichtig von seiner Position.
• Installation des neuen Brettes: Richten Sie das neue Brett in die gleiche Position wie das entfernte Brett und befestigen Sie es mit den drei in dem vorherigen Schritt entfernten Schrauben sicher auf die Standoffs.
• Kabel und Drähte neu verbinden: Alle Kabel und Drähte an das neue Brett neu verbinden, um sicherzustellen, dass sie richtig sitzen und wie angegeben angeschlossen sind.Dieser Schritt hilft, die richtige Funktionalität und Konnektivität zu erhalten.
• Fertigstellung: Sobald alle Verbindungen überprüft und gesichert sind, schließen Sie die Hilfsschranktür, um den Austauschprozess abzuschließen.
