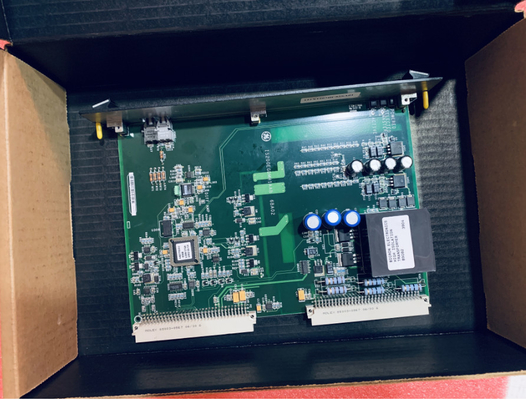

IS200EGDMH1AFG Exciter Bodendetektormodul

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xMarke | General Electrical | Teilnummer | IS200EGDMH1AFG |
---|---|---|---|
Lieferzeit | Vorräte | Gewährleistung | 1 Jahr |
Hervorheben | IS200EGDMH1AFG Bodendetektormodul,Erreger-Grunddetektor-Modul,IS200EGDMH1AFG Aufregungsmodul |
Produkt:IS200EGDMH1AFG Exciter Bodendetektormodul
Beschreibung
IS200EGDMH1AFG ist ein Exciter Ground Detector Modul, das von General Electric als Teil der EX2100-Serie in GE Excitation Control Systems hergestellt und entwickelt wurde.Das IS200EGDMH1 Bodenerkennungsmodul wird in der EX2100 Erregungskontrolle verwendet.Es handelt sich um ein Doppelschlitze, Doppelhöhe (6U) Formfaktor-Board, das im Exciter Power Backplane Rack (EPBP) montiert wird.Der Feld Boden Detektor erkennt Feld Leckage-Alter Widerstand zwischen jedem Punkt in der Generatorfeldkreislauf zur ErdeEin einfaches System hat ein EGDM und ein redundantes System drei. Die Lage der EGDMs ist in Abbildung 1 dargestellt.erfasst die Spannung über den Bodenempfindungswiderstand und sendet das Signal an die EGDMs über ein neunleitendes KabelDas EXAM-Modul ist im Hochspannungsmodul im Hilfsbereich montiert.
Bei einer redundanten Steuerung ist die Gruppe von drei EGDM-Boards als Controller (C), Master 1 (M1) und Master 2 (M2) konfiguriert.Die Konfiguration für jedes EGDM wird von einem Satz von Programmpins auf dem P2-Anschluss gesteuertInformationen darüber, welcher Master das Antriebssignal an den Sensorwiderstand im Dämpfermodul sendet, werden vom DSPX über das EISB im Steueraufsatz an EGDM C gesendet.Nach Erhalt dieser Informationen über die Glasfaserverbindung, C schaltet entweder das Relais im Dämpfermodul an, wenn M2 der Treiber ist, oder lässt es ausgeschaltet, wenn M1 der gewählte Master ist.an M1 und M2 wird ein Differenzialsignal gesendet, das den gewählten Master anzeigt.Dieses Signal aktiviert den Signalgenerator auf dem aktiven Master und wählt die Testbefehlquelle für jedes Modul (M1, M2 und C) aus.Jetzt erhält der aktive Master ein Oszillatorsignal über die Glasfaserverbindung von der DSPX durch das EISB, das es in ein positives oder negatives 50-Volt-Signal umwandeltDiese quadratische Wellenspannung wird per Kabel an das EXAM-Modul geschickt und an einem Ende des Sense-Widerstands angebracht.
Der Signalkonditioner empfängt ein abgeschwächtes (10:1) Differenzialsignal vom Sense Resistor im EXAM-Modul.Der Signalkonditionierer ist ein einfacher Einheitsverstärker mit einem hohen Abstoßungsverhältnis, gefolgt von einem A-zu-D-Wandler (Voltage Controlled Oscillator VCO)Der VCO füttert einen Glasfaser-Sender.Die Signalkonditioniererschaltung wird durch eine isolierte Stromversorgung angetrieben, um die Sicherheit von Personal und Ausrüstung aufgrund der hohen Common-Mode-Spannung am Sense Resistor zu gewährleistenDer Signal-Konditionierer kann den Leistungsausgangswert des Verstärkers messen, indem er die Brückenseite des abgeschwächten Sensorwiderstands auf Befehl des Steuerbereichs erden lässt.
Eigenschaften:
- Der C-Abschnitt der Steuerung empfängt alle Programmier- und Steuerungssignale aus den verschiedenen Quellen, um zu bestimmen, welches Modul das Hauptmodul sein wird.Es empfängt auch das Oszillatorsignal vom DSPX, so dass es bei jedem Übergang des Oszillatorsignals einen Testbefehl erzeugen kann.
- Der Prüfbefehl ist ein 250 ms langes Signal, das bei jedem Übergang des Oszillatorsignals erneut ausgelöst werden kann (auch wenn die Periode des Signals weniger als 250 ms beträgt).
- Dieser Prüfbefehl wird anschließend an den Steuerbereich jedes Moduls (M1, M2 und C) gesendet, um bei jedem positiven Übergang des Prüfbefehls ein 250 ms langes Prüfsignal zu erzeugen.Dieses Signal kann nicht zurückgeschaltet werden, daher müssen die Übergänge um mehr als 250 ms getrennt sein, bevor ein anderes Prüfsignal erzeugt werden kann..
- Der Stromversorgungsbereich empfängt 24 V Gleichspannung vom entsprechenden EPSM über das EPBP (Backplane).Es wandelt dies für den Leistungsverstärker im Signalgeneratorbereich in ±65 V DC (nicht isoliert) um., und +5 V DC (isoliert) und ±15 V DC (isoliert) für die Signalkonditionierung.
- Der Ausgang des Leistungsverstärkers ist eine Spannungsquelle mit einer Ausgangsimpedanz von weniger als 1,0 Ohm.mit einer normalen Betriebsdauer von 5 SekundenWährend des Prüfbetriebs verringert sich die Periode auf 400 ms.
