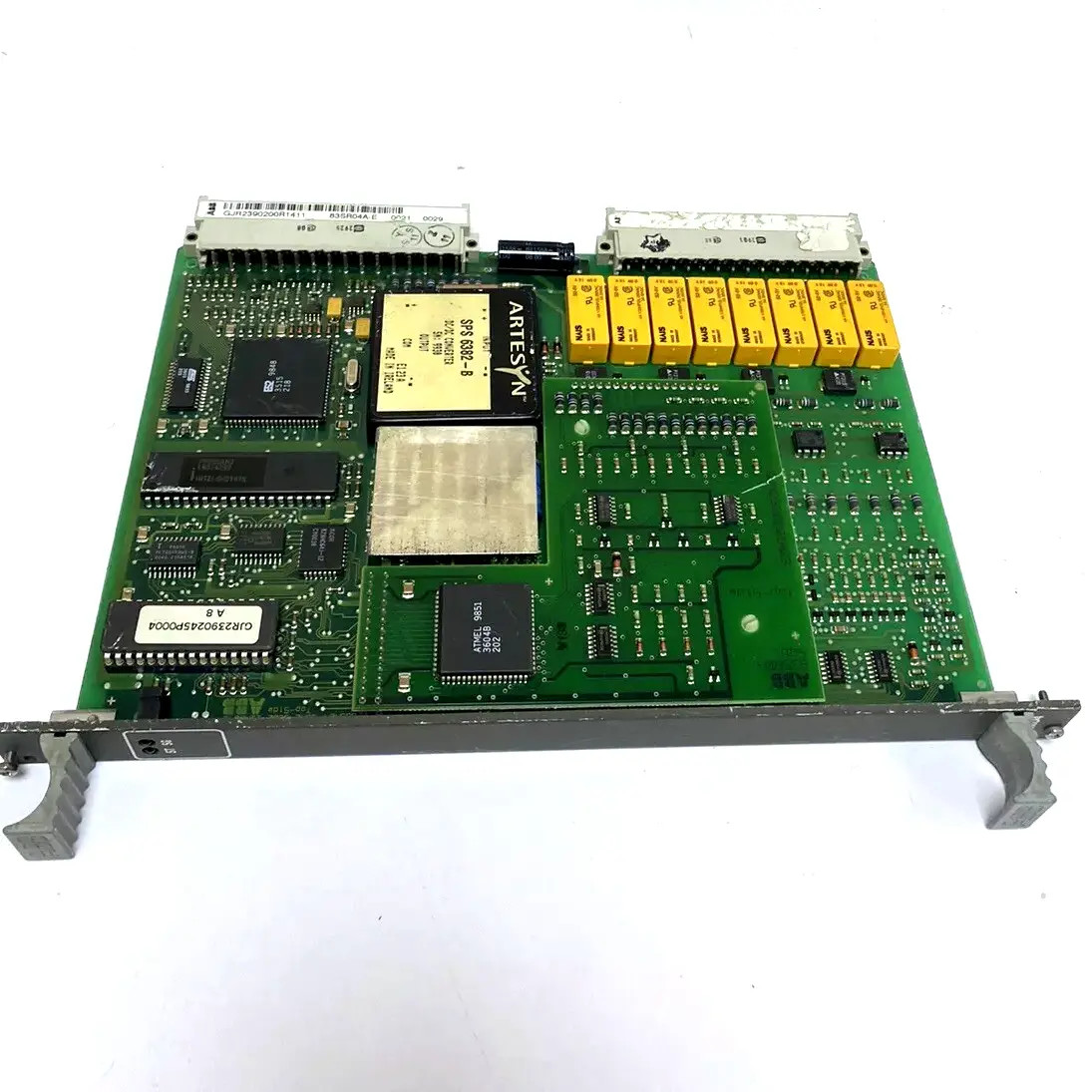

Produkt:83SR04 GJR2390200R1210 83SR04G-E ABB Binär- und Analogsteuerung Signalverarbeitungsteuerungsmodul

Beschreibung

Das beschriebene Modul scheint ein vielseitiges Steuerungsmodul zu sein, das für verschiedeneBinäre und analoge Steuerungsaufgabenüber verschiedene Kontrollstufen hinweg, einschließlichAntriebssteuerung,Gruppenkontrolle, undSteuerung der EinheitIm Folgenden finden Sie eine Zusammenfassung und Erläuterung seiner Merkmale, Funktionen und Anwendungen:

Schlüsselmerkmale und Funktionen:

1. Kontrolltätigkeiten: Das Modul dient zur SpeicherungProgrammedie beide betreibenZweifachundanaloge SteuerungsfunktionenEs kann eine Vielzahl von Steuerungsaufgaben bewältigen, darunter:
   • Antriebssteuerungfür einseitige Antriebe
   • Antriebssteuerungfür Aktoren und Magnetventile.
   • Binäre Funktionsgruppenkontrolle(z. B. sequentielle und logische Steuerung).
   • 3-stufige Steuerungfür verschiedene Arten von Operationen.
   • Signalkonditionierungzur Verbesserung der Signalgenauigkeit oder zur Anpassung der Signale zur weiteren Verarbeitung.
2. Funktionsweise: Das Modul unterstützt drei verschiedene Betriebsarten, die jeweils für verschiedene Steuerungsszenarien geeignet sind:
   • Binärsteuerungsmodus (mit analogen Grundfunktionen): Dieser Modus arbeitet mit einer variablen Zykluszeit und unterstützt die binäre Steuerung (Ein-/Aus- oder logische Zustände) und analoge Grundsteuerungsfunktionen.
   • Analogsteuerungsmodus (mit binärer Steuerung): In diesem Modus ist die Zykluszeit fest und wählbar und dient neben binären Steuerungsaufgaben auch für kontinuierliche analoge Steuerungsschleifen.
   • Signalkonditionierungsmodus: Dieser Modus wird zur Änderung von Signalen verwendet, arbeitet mit einer festen Zykluszeit und kann ein "Störungsbit" ausgeben, um Fehler oder Probleme bei der Signalverarbeitung anzuzeigen.
3. Benutzerprogramm und Speicher: Das Benutzerprogramm des Moduls wird inNichtflüchtige Speicher (EEPROM)Das Programm kann über diePDDS (Prozessdatenverteilungssystem)mit dem Bussystem, wodurch das Modul flexibel und leicht neu konfigurierbar ist.
4. Automatische Adresszuweisung: Das Modul setzt seine Adresse automatisch, wenn es in eineMehrzweckverarbeitungsstation, die Installation und Einrichtung ohne manuelle Adresskonfiguration vereinfacht.
5. Fehlerprüfung und ParitätDas Modul hat eine eingebaute Fehlerprüfung auf Kommunikationsintegrität. Es überprüft die fehlerfreie Übertragung von Telegrammen, die vom Bahnhofsbus auf Basis ihrer Paritätsbits empfangen werden.Es fügt Paritätsbits zu den an den Bus gesendeten Telegrammen hinzu, um eine fehlerfreie Datenübertragung sicherzustellen.
6. Stromversorgung und Spannung: Das Modul arbeitet mit einem+24 V GleichstromBetriebsspannung und erzeugt intern verschiedene Spannungsstufen zur Versorgung der Prozessschnittstellen (US11, US21, US31, US41).Diese Spannungen sind kurzschlusssicher und sollen die Wechselwirkung zwischen den verschiedenen Versorgungsstufen vermeiden..
7. Diagnostik und Indikatoren: Das Modul bietet Diagnostik durchLED-Anzeigenauf der Vorderseite:
   • ST (Störung): Dieses Licht signalisiert eine Störung innerhalb des Moduls oder in der Datenkommunikation mit dem Modul.
   • SG (Modulstörung): Zeigt Probleme oder Fehler innerhalb des Moduls an.
8. Schnittstellen: Das Modul umfaßt4 Hardware-SchnittstellenDiese Schnittstellen sind für eine flexible Vernetzung und Bedienung in industriellen Systemen konzipiert und ermöglichen die Steuerung und Überwachung.

Anwendungen:

Das Modul kann in verschiedenen industriellen Automatisierungs- und Steuerungssystemen für Anwendungen wie:

• Antriebssteuerung:
  • Für die Steuerung von Einbahnantrieben, Aktoren und Magnetventilen bietet dieses Modul die notwendige Signalkonditionierungs- und Steuerlogik.
• Sequenz- und Logiksteuerung:
  • Der binäre Funktionsgruppenkontrollmodus wird verwendet, umsequentielle LogiksteuerungoderSchrittweise SteuerungDies ist eine der wichtigsten Anwendungen für die Entwicklung von Prozessen, ideal für Anwendungen wie Fertigungslinien, Fördergeräte oder Montage-Roboter.
• Signalkonditionierung:
  • Das Modul kann fürSignalkonditionierung, was wichtig ist, um sicherzustellen, dass Eingangssignale vor dem Versand an die Steuerung oder andere Verarbeitungsanlagen genau verarbeitet werden.
• Drei-Stufen-Kontrolle:
  • In Fällen, in denen Prozesse eine3-stufige Steuerung(z. B. bei Temperaturregelung, Motorregelung oder anderen Drei-Zustand-Systemen) bietet dieses Modul die erforderliche Funktionalität.

Vorteile:

1. Flexibilität: Durch die Möglichkeit, verschiedene Betriebsarten auszuwählen (Binärsteuerung, analoge Steuerung, Signalkonditionierung) ist das Modul an eine Vielzahl von Anwendungen und Anwendungsfällen angepasst.
2. Fehlerbearbeitung und Kommunikationsintegrität: Die eingebauten Paritätsprüfungen und Fehlermeldungen überLED-AnzeigenSie trägt dazu bei, eine zuverlässige Kommunikation und Systemintegrität zu gewährleisten und macht das Modul robuster in industriellen Umgebungen.
3. Einfache Integration: Die automatische Adressstellung und die Kompatibilität mit Mehrzweckverarbeitungsstationen ermöglichen die einfache Integration des Moduls in größere Systeme, wodurch die Installationszeit und Komplexität reduziert werden.
4. Kompakt und zuverlässig: Das kompakte Design und die robuste Diagnostik (mit Störindikatoren) machen dieses Modul für kritische industrielle Umgebungen geeignet, in denen die Systemzuverlässigkeit unerlässlich ist.

Schlussfolgerung:

Dieses Modul ist eine leistungsstarke und flexible Steuerungslösung, diebinäre und analoge Steuerung,Signalkonditionierung, undFehlerprüfungDer Einsatz in verschiedenen industriellen Anwendungen, von der Antriebssteuerung über die sequentielle Logik bis hin zur Signalkonditionierung, macht ihn zu einer vielseitigen Wahl für komplexe Automatisierungssysteme.mit einer Breite von nicht mehr als 20 mm, Prozesssteuerung oder jede Anwendung, die eine präzise Steuerung von Antrieben, Aktoren oder Sensoren erfordert, bietet dieses Modul eine zuverlässige, effiziente und anpassungsfähige Leistung.
