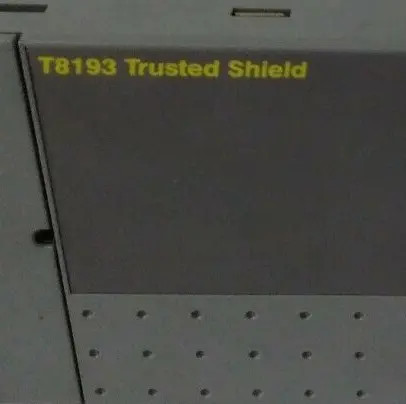

ICS Triplex T8193 SHIELD für das Steuerungsmodul 3SLOT

PRODUCT: ICS Triplex T8193 SHIELD FÜR CONTROLLER-MODUL 3SLOT TRUSTED

Produktübersicht

Produktübersicht

Dieses Dokument enthält allgemeine Informationen für den Trusted® Processor Interface Adapter T812X. Der Adapter ermöglicht einen einfachen Zugriff auf die Kommunikationsports des Trusted Triple Modular Redundant (TMR) Prozessors (T8110B & T8111) im Controller-Chassis für das Distributed Control System (DCS) und andere Verbindungen. Das Gerät wird auch verwendet, um eine Reihe erweiterter Funktionen zu aktivieren, die auf dem Trusted TMR-Prozessor verfügbar sind, einschließlich Funktionen für den Empfang von IRIG-B-Zeitsynchronisationssignalen, die Aktivierung der Verwendung von Dual (‘enhanced’) Peer-to-Peer und die Ermöglichung, dass das Trusted System zum MODBUS-Master wird.

Merkmale:

• Ermöglicht externen Systemen den einfachen Zugriff zur Kommunikation mit einem Trusted TMR-Prozessor. • Einfache Installation (wird direkt an der Rückseite des Controller-Chassis angeschlossen). • Zwei RS422/485 konfigurierbare 2- oder 4-Draht-Anschlüsse. • Ein RS422/485 2-Draht-Anschluss. • Fehler-/Ausfallverbindungen für aktive und Standby-Prozessoren. • Prozessor-Diagnoseanschluss. • PSU-Abschaltmonitor-Anschlüsse. • Option zum Anschließen von IRIG-B122- und IRIG-B002-Zeitsynchronisationssignalen. • Option zur Aktivierung des MODBUS-Masters auf der Trusted Communications Interface.

Der Trusted Processor Interface Adapter T812x ist für den direkten Anschluss an die Rückseite einer Trusted TMR-Prozessorposition in einem Trusted Controller Chassis T8100 konzipiert. Der Adapter bietet eine Kommunikationsverbindungsschnittstelle zwischen dem Trusted TMR-Prozessor und externen Systemen. Der Adapter bietet auch die Möglichkeit, IRIG-B-Zeitsynchronisationssignale an den Prozessor anzuschließen. Die Verbindung zwischen dem Adapter und dem Trusted TMR-Prozessor erfolgt über zwei 48-polige DIN41612 E-Typ-Steckverbinder (SK1), jeweils einer für den Anschluss an die aktiven und Standby-Prozessoren.

Der Adapter besteht aus einer Leiterplatte, auf der die Kommunikationsports, IRIG-B-Anschlüsse und beide SK1-Buchsen (Anschlüsse für die aktiven/Standby Trusted TMR-Prozessoren) montiert sind. Der Adapter befindet sich in einem Metallgehäuse und ist so konzipiert, dass er auf den entsprechenden Anschluss auf der Rückseite des Controller-Chassis geklipst werden kann. Freigabetasten sind vorhanden, um den Adapter trennen zu können. Die am Adapter verfügbaren Kommunikationsports sind RS422/RS485 2-Draht an Port 1 und RS422/RS485 2- oder 4-Draht an den Ports 2 und 3. Ein Erdungspunkt ist auf der Leiterplatte vorgesehen, so dass die Chassis-Erdung des Prozessors mit dem Gehäuse des Adapters und der Modulrack-Erdung verbunden wird. Es ist eine wichtige Sicherheits- und Elektrostatische Entladungs (ESD)-Anforderung, dass der Potentialausgleich angeschlossen und aufrechterhalten wird.

Lieferdetails:

Garantie: 12 Monate.
Lieferzeit: 1-2 Werktage.
Zahlungsart: T/T und Western Union.
Kurierpartner: DHL, UPS, TNT, FedEx und EMS.
Technische Spezifikationen, Handbücher und Datenblätter: Auf Anfrage erhältlich.
