ICS Triplex T8312 vertrauenswürdige TMR-Expander-Schnittstellenadaptereinheit

Produkt: ICS Triplex T8312 Trusted TMR Expander Interface Adapter Unit

Produktübersicht Dieses Dokument enthält allgemeine Informationen für die Trusted® Triple Modular Redundant (TMR) Expander Interface Adapter Unit T8312. Zwei Versionen der Einheit sind verfügbar; eine, die die Verbindung zwischen den Trusted Expander Interface Modulen im Controller-Chassis und vier Expander-Chassis (T8312-4) herstellt, und die andere, die die Verbindung zu sieben Expander-Chassis (T8312-7) herstellt. Merkmale: • Ermöglicht die einfache Verbindung von Controller- und Expander-Chassis. • Die Einheit ist vollständig für elektromagnetische Verträglichkeit (EMV) abgeschirmt. • Version für kleinere Trusted-Systeme verfügbar – bis zu vier Expander-Chassis. • Verriegelungssteckverbinder für erhöhte Zuverlässigkeit.

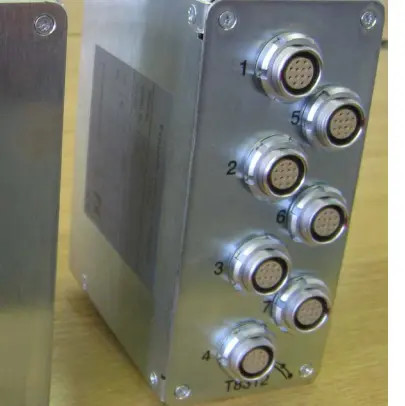

Die Trusted Expander Interface Adapter Unit T8312 besteht aus vier oder sieben 12-poligen ODU-Steckern (abhängig vom Typ der Einheit), einer Leiterplatte (PCB), einem 96-poligen C-Typ-Stecker, der in eine doppelte 96-polige Steckeranordnung gesteckt wird, die für den Anschluss an die im Controller-Chassis befindlichen Trusted Expander Interface Module vorgesehen ist. Die Einheit befindet sich in einem Metallgehäuse und ist so konzipiert, dass sie auf die hinteren Anschlüsse des Controller-Chassis geklipst werden kann. Eine Entriegelungstaste ist vorhanden, um die Einheit zu trennen.

1 verbindet sich mit dem ersten Expander-Chassis (das seine drei ID-Schalter auf Adresse 2 konfiguriert hat). 2 verbindet sich mit dem zweiten Expander-Chassis (das seine drei ID-Schalter auf Adresse 3 konfiguriert hat). … 8 verbindet sich mit dem achten Expander-Chassis (das seine drei ID-Schalter auf Adresse 8 konfiguriert hat). Die Adressen sind 2,3,4…8, um logisch zur virtuellen Adresse 1 des Prozessor-Chassis zu passen. Wenn mehr als acht Chassis benötigt werden, ist eine zweite Expander-Schnittstelle erforderlich. Die Adressschalter an diesen Chassis sind ebenfalls auf 2,3,4…8 eingestellt, aber die virtuellen Adressen (wie von der Anwendung und Diagnose gesehen) sind 9,10,11…15, wie in der System.INI-Konfiguration festgelegt. Weitere Erklärungen zu den ID-Einstellungen finden Sie in PD-8300.

Wir liefern:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

Senden Sie Ihre Anfrage per E-Mail, ich unterbreite Ihnen das beste Angebot!

MERKMALE

• 40 TMR-Ausgangskanäle pro Modul
• Fünf isolierte Gruppen mit je acht Ausgängen
• Sechs-Elemente-Ausgangsfeld mit Abstimmung
• Umfassende Diagnose und Selbsttest
• Erster Fehler – fehlertolerant, zweiter Fehler – ausfallsicher
• Leitungsüberwachung pro Kanal
• Automatischer Überstromschutz – keine Sicherungen erforderlich
• 2500V DC Opto-Isolation
• Heiß austauschbar
• Status-LEDs auf der Frontplatte für jeden Kanal
• Modulfehler- und Statusanzeigen
• IEC 61508, SIL 3 Sicherheitsanwendungen
• On-Board 1ms Auflösung Ereignisprotokollierung
