ICS Triplex T8431C Vertrauenswürdiges TMR 24 Vdc-Analog-Eingangsmodule

PRODUKT: ICS Triplex T8431C Trusted TMR 24 Vdc Analog Eingang Modul

Produktübersicht

Das Trusted® TMR 24 Vdc Analog Eingang Modul stellt eine Schnittstelle zu 40 Feld-Eingangsgeräten her und fungiert als Stromsenke für alle diese Geräte. Umfassende Diagnosetests werden an jedem Eingangskanal durchgeführt. Fehlertoleranz wird durch eine Triple Modular Redundant (TMR)-Architektur innerhalb des Moduls für jeden der 40 Eingangskanäle erreicht. Mit der integrierten Leitungsüberwachungsfunktion kann das Modul offene und kurzgeschlossene Feldkabel erkennen. Leitungsüberwachungsfunktionen werden für jeden Eingangskanal unabhängig konfiguriert. Das Modul bietet eine integrierte Ereignisprotokollierung (SOE) mit einer Auflösung von 1 ms. Eine Zustandsänderung löst einen SOE-Eintrag aus. Zustände werden durch Spannungsschwellenwerte bestimmt, die pro Kanal konfiguriert werden können. Wenn die Feldspannung und die Feld-Rückführung mit den Hilfseingangskanälen des Moduls verbunden sind, können Schwellenwerte als Verhältnis der Feldversorgungsspannung angegeben werden.

Merkmale • 40 Triple Modular Redundant (TMR) Eingangskanäle pro Modul. • Umfassende, automatische Diagnostik und Selbsttest. • Wählbare Leitungsüberwachung pro Kanal zur Erkennung von Unterbrechungen und Kurzschlüssen in der Feldverdrahtung. • 2500V Impulsfestigkeit Opto-/Galvanische Trennung. • Integrierte Ereignisprotokollierung (SOE) mit 1 ms Auflösung. • Modul kann online heiß ausgetauscht werden, indem dedizierte Companion (benachbarte) Steckplatz- oder SmartSlot (ein freier Steckplatz für viele Module) Konfigurationen verwendet werden. • Eingangsstatus-Leuchtdioden (LEDs) auf der Frontplatte für jeden Kanal zeigen den Eingangsstatus und Fehler in der Feldverdrahtung an. • Modulstatus-LEDs auf der Frontplatte zeigen den Modulzustand und den Betriebsmodus (Aktiv, Standby, Educated) an. • TϋV-zertifiziert IEC 61508 SIL 3.

Das Trusted® TMR 24 Vdc Analog Eingang Modul ist ein Mitglied der Trusted-Reihe von Eingangs-/Ausgangs-(I/O)-Modulen. Alle Trusted I/O-Module teilen gemeinsame Funktionen und Form. Auf der allgemeinsten Ebene stellen alle I/O-Module eine Schnittstelle zum Inter-Modul-Bus (IMB) her, der die Stromversorgung bereitstellt und die Kommunikation mit dem Trusted TMR Prozessor ermöglicht. Darüber hinaus verfügen alle Module über eine Feldschnittstelle, die verwendet wird, um eine Verbindung zu modulspezifischen Signalen im Feld herzustellen. Alle Module sind Triple Modular Redundant (TMR).

Alle High Integrity I/O-Module bestehen aus vier Abschnitten: Host Interface Unit (HIU), Field Interface Unit (FIU), Field Termination Unit (FTU) und Front Panel Unit (oder FPU). Abbildung 2 zeigt ein vereinfachtes Funktionsblockdiagramm des Trusted 24 Vdc Analog Eingang Moduls.

Merkmale:

• 40 Eingangskanäle pro FTA.
• Industriestandard-Feldgeräteanschlüsse (2-Draht).
• Standard-DIN-Schienenkompatibilität.
• Einfache Installation und Anschluss.
• 24 Vdc Betrieb.
• SmartSlot-Anschluss für 'One-to-Many'-Hot-Replacement von Eingangsmodulen.
• Abgesicherte Feldstromversorgung pro Kanal.
• Integrierte Leuchtdioden (LED) zur Anzeige der Feldstromversorgungs-Integrität.

Lieferdetails:

Garantie: 12 Monate.
Lieferzeit: 1-2 Werktage.
Zahlungsart: T/T und Western Union.
Kurierpartner: DHL, UPS, TNT, FedEx und EMS.
Technische Spezifikationen, Handbücher und Datenblätter: Auf Anfrage erhältlich.

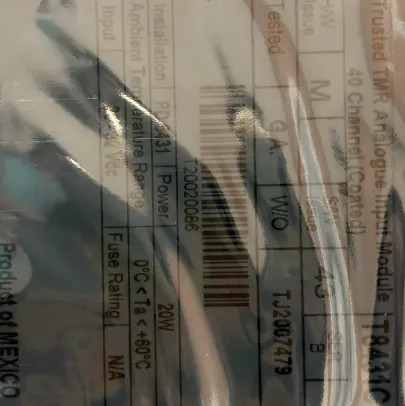

Bild:
