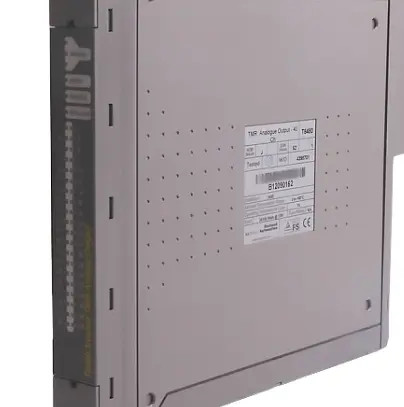

ICS Triplex T8480C Analog-Ausgang mit Farbbeschichtung

Das Produkt:ICS Triplex T8480C Analog-Ausgang mit Farbbeschichtung

Produktübersicht

Produktübersicht

Das Trusted® TMR 24 Vdc Digital Output Module ist mit 40 Feldgeräten verbunden.und Spannung auf jedem Teil des abgestimmten AusgangskanalsDie Fehlerverträglichkeit wird durch eine Triple Modular Redundant (TMR) Architektur innerhalb des Moduls für jeden der 40 Ausgangskanäle erreicht.Automatische Leitungsüberwachung der Feldvorrichtung ist vorgesehenDiese Funktion ermöglicht es dem Modul, sowohl offene als auch Kurzschlussstörungen in Feldverkabelungen und Lastgeräten zu erkennen.Das Modul bietet die Berichterstattung über die Sequenz von Ereignissen (SOE) an Bord mit einer Auflösung von 1 ms.. Eine Änderung des Ausgangszustands löst einen SOE-Eintrag aus. Die Ausgangszustände werden automatisch durch Spannungs- und Strommessungen an Bord des Moduls bestimmt.Dieses Modul ist nicht für den direkten Anschluss an gefährliche Bereiche genehmigt und sollte in Verbindung mit Sicherheitsschrankeinrichtungen verwendet werden.

Eigenschaften

• 40 Triple Modular Redundant (TMR) Ausgabepunkte pro Modul. • Umfassende, automatische Diagnostik und Selbstprüfung.• Automatische Leitungsüberwachung pro Punkt zur Erkennung von offenen und Kurzschlussfeldverkabelungen und Lastfehlern. • 2500 V Impulse widerstehen opto/galvanischer Isolationsbarriere. • Automatischer Überstromschutz (pro Kanal), keine externen Sicherungen erforderlich.• Berichterstattung über Onboard Sequence of Events (SOE) mit 1 ms Auflösung. • Das Modul kann online mit einem speziellen Companion-Slot oder SmartSlot (einem Ersatz-Slot für viele Module) ersetzt werden.

Der Ausgangsstatus der Frontplatte Lichtdioden (LEDs) für jeden Punkt geben den Ausgangsstatus und Feldverkabelungsfehler an.• Vorbildmodul-LEDs geben Modulzustand und Betriebsmodus an (Aktiv), Standby, Educated). • TϋV Zertifiziert IEC 61508 SIL 3. • Die Ausgänge werden in isolierten Gruppen von acht angetrieben.

Das TMR 24 Vdc Digital Output Module ist ein Mitglied der Trusted Reihe von Input/Output (I/O) Modulen. Alle Trusted I/O Module haben eine gemeinsame Funktionalität und Form.alle I/O-Module schließen sich mit dem Inter-Module Bus (IMB) an, der Strom liefert und die Kommunikation mit dem TMR-Prozessor ermöglichtDarüber hinaus verfügen alle Module über eine Feldoberfläche, die zur Verbindung mit Modul-spezifischen Signalen im Feld verwendet wird.

1.1.Feldtermination Unit (FTU)

Die Feldterminationseinheit (FTU) ist der Abschnitt des E/A-Moduls, der alle drei FIUs mit einer einzigen Feldschnittstelle verbindet.Die FTU stellt die für die Signalkonditionierung erforderlichen Gruppenabwehrschalter und passiven Komponenten zur Verfügung, Überspannungsschutz und EMI/RFI-Filterung.der FTU-Feldanschluss verbindet sich mit dem an der Rückseite des Fahrgestells befestigten Feld-E/A-Kabelbaugrupp. Die SmartSlot-Verbindung wird von der HIU über die FTU an die Feldverbindungen weitergeleitet. Diese Signale gelangen direkt zum Feldverbindung und halten sich von den I/O-Signalen auf der FTU isoliert.Die SmartSlot-Verbindung ist die intelligente Verbindung zwischen aktiven und Standby-Modulen zur Koordinierung während des Modulwechsels.

1.2.Feld-Interface-Einheit (FIU)

Die Feldschnittstelle (Field Interface Unit, FIU) ist der Abschnitt des Moduls, der die spezifischen Schaltungen enthält, die für die Schnittstelle zu den einzelnen Arten von Feld-E/A-Signalen erforderlich sind.Ein Stück pro StückFür das TMR 24 Vdc Digital Output Module enthält die FIU eine Stufe der Ausgangsschalterstruktur und einen Sigma-Delta (ΣΔ) -Ausgangskreis für jeden der 40 Feldausgänge.Zwei zusätzliche ΣΔ-Schaltkreise bieten eine optionale Überwachung der externen Feld-E/A-Versorgungsspannung.

Die FIU erhält isolierte Stromversorgung von der HIU für die Logik. Die FIU bietet zusätzliche Stromkonditionierung für die Betriebsspannungen, die von der FIU-Schaltung benötigt werden.25 Mbit/s Serialverbindung verbindet jede FIU mit einem der HIU-ScheibenDie FIU misst außerdem eine Reihe von "Housekeeping"-Signalen an Bord, die bei der Überwachung der Leistungsfähigkeit und der Betriebsbedingungen des Moduls helfen.laufender Verbrauch, Bordreferenzspannungen und Bordtemperatur.

1.3. Host Interface Unit (HIU)

Die HIU ist der Zugangspunkt zum Inter-Module Bus (IMB) für das Modul.Die HIU ist der einzige Abschnitt des I/O-Moduls, der direkt mit dem IMB Backplane verbunden istDie HIU ist für die meisten E/A-Typen mit hoher Integrität üblich und verfügt über typenabhängige und produktinterne gemeinsame Funktionen.Alle Verbindungen zwischen den drei Scheiben enthalten Isolierung, um zu verhindern, dass Fehler Wechselwirkung zwischen den ScheibenJedes Scheiben ist als Fehler-Eindämmungs-Region (FCR) betrachtet, da ein Fehler an einem Scheiben keinen Einfluss auf den Betrieb der anderen Scheiben hat.Die HIU bietet folgende Dienstleistungen, die allen Modulen der Familie gemeinsam sind:: • Hochgeschwindigkeitsfehlertolerante Kommunikation mit dem TMR-Prozessor über die IMB-Schnittstelle.• FCR Interconnect Bus zwischen Slices zur Abstimmung eingehender IMB-Daten und Verteilung ausgehender I/O-Moduldaten an den IMB. • Galvanisch isolierte serielle Datenschnittstelle zu den FIU-Scheiben. • Redundante Energieverteilung der doppelten 24 Vdc-Fahrwerksversorgungsspannung und Leistungsregelung für die logische Stromversorgung der HIU-Schaltkreise.• Magnetisch isolierte Stromversorgung der FIU. • Seriendaten-Schnittstelle zur FPU für Modulstatus-LEDs. • SmartSlot-Verbindung zwischen aktiven und Standby-Modulen zur Koordinierung während des Modulwechsels.• Digitale Signalverarbeitung zur lokalen Datenreduktion und Selbstdiagnose. • Lokale Speicherressourcen für die Speicherung von Modulbetrieb, Konfiguration und Feld-E/A-Daten. • Bord-Hausbetreuung, die Referenzspannungen, Stromverbrauch und Bordtemperatur überwacht.

Eigenschaften:

• 40 Eingangskanäle pro FTA.
• Branchenübliche Anschlüsse für Feldgeräte (2-Draht).
• Kompatibilität mit der Standard-DIN-Schiene.
• Einfache Installation und Verbindung.
• 24 Vdc Betrieb.
• SmartSlot-Verbindung für den "Ein-zu-viele"-Hot-Austausch von Eingangsmodule.
• Fusionierte Feldstromversorgung pro Kanal.
• An Bord befindliche Leuchtdiode (LED), die die Integrität der Feldstromversorgung anzeigt.

Einzelheiten der Lieferung:

Garantie: 12 Monate.
Vorlaufzeit: 1-2 Werktage.
Zahlungsart:T/T und Western Union.
Kurierpartner: DHL, UPS, TNT, FedEx und EMS.
Technische Spezifikation, Handbücher und Datenblätter: Auf Anfrage erhältlich.
