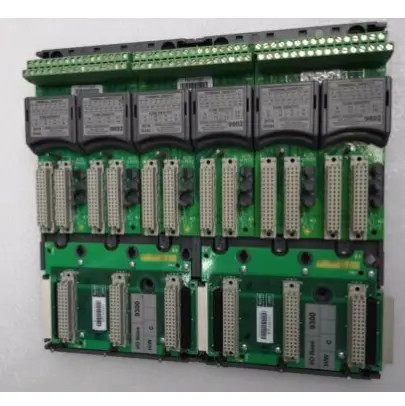

ICS Triplex T8891 Speed Output Feldterminal Assy SOFTA

PRODUKT: ICS Triplex T8891 Speed Output Field Terminal Assy (SOFTA)

Produktübersicht

Produktübersicht

Die Trusted® Field Termination Assembly (FTA) - 24 Vdc Digital Input T8800 dient als Hauptschnittstelle zwischen einem Feldgerät, das ein digitales Signal erzeugt, und dem Trusted TMR 24 Vdc Digital Input Modul T8403.

Eigenschaften: • 40 Eingangskanäle pro FTA. • Industriestandard-Feldgeräteanschlüsse (2-Draht). • Standard-DIN-Schienen-Kompatibilität. • Einfache Installation und Anschluss. • 24 Vdc Betrieb. • SmartSlot-Anschluss für 'One-to-Many'-Hot-Replacement von Eingangsmodulen. • Abgesicherte Feldstromversorgung pro Kanal. • On-Board-Leuchtdioden (LED)-Anzeige der Feldstromversorgungs-Integrität.

Die Trusted 40 Channel 24 Vdc Digital Input Field Termination Assembly T8800 bietet den Abschluss für maximal 40 Eingangskanäle von verschiedenen Arten von Feldgeräten, die einen digitalen Eingang erzeugen. Abbildung 2 unten zeigt die Konfiguration eines einzelnen Kanals.

Die Versorgung für das Feld wird von dualen 24 Vdc-Einspeisungen abgeleitet, die über Dioden auf der FTA 'gemeinsam' geschaltet werden. Die Anzeige des Vorhandenseins der Stromversorgung erfolgt über eine grüne LED. Die Versorgung wird dann jedem Kanal zugeführt. Die Versorgungsspannung für das Feld wird über die 50 mA-Sicherung eingespeist. Dies begrenzt effektiv den Strom im Feldschleife. Das eingehende Signal (digital) vom Feldgerät wird direkt an das digitale Eingangsmodul geleitet. Überwachungskomponenten (falls erforderlich) liefern die erforderlichen Schwellenwerte, die vom Eingangsmodul verwendet werden, um den Feldkreis-/Gerätestatus zu erkennen, d. h. offener/Kurzschluss, Alarm usw. Das Kabel, das die 40 Kanäle auf dem Eingangsmodul mit der FTA verbindet, wird an der 96-poligen Buchse SK1 abgeschlossen. SmartSlot (Version 1)-Signale vom Modul werden an SK1 angeschlossen. Der SmartSlot-Anschluss ist SK2 und ebenfalls eine 96-polige Buchse. Dieser Anschluss wird nicht verwendet, wenn SmartSlot Version 2 innerhalb des Trusted Systems eingesetzt wird. Die dualen DC-Feldstromversorgungen werden über einen 5-poligen Klemmenblock PWR TB an die FTA angeschlossen. Die Eingangssignale vom Feld (40-fach) werden durch 2-Draht-Anordnungen angeschlossen, die an 12-fach 3-poligen Klemmenblöcken und 2-fach 2-poligen Klemmenblöcken abgeschlossen werden.

Eigenschaften:

• 40 Eingangskanäle pro FTA.
• Industriestandard-Feldgeräteanschlüsse (2-Draht).
• Standard-DIN-Schienen-Kompatibilität.
• Einfache Installation und Anschluss.
• 24 Vdc Betrieb.
• SmartSlot-Anschluss für 'One-to-Many'-Hot-Replacement von Eingangsmodulen.
• Abgesicherte Feldstromversorgung pro Kanal.
• On-Board-Leuchtdioden (LED)-Anzeige der Feldstromversorgungs-Integrität.

Lieferdetails:

Garantie: 12 Monate.
Lieferzeit: 1-2 Werktage.
Zahlungsart: T/T und Western Union.
Kurierpartner: DHL, UPS, TNT, FedEx und EMS.
Technische Spezifikationen, Handbücher und Datenblätter: Auf Anfrage erhältlich.

Bild:
