ICS Triplex T9100 Prozessormodul

PRODUKT: ICS Triplex T9100 Prozessormodul

Produktübersicht

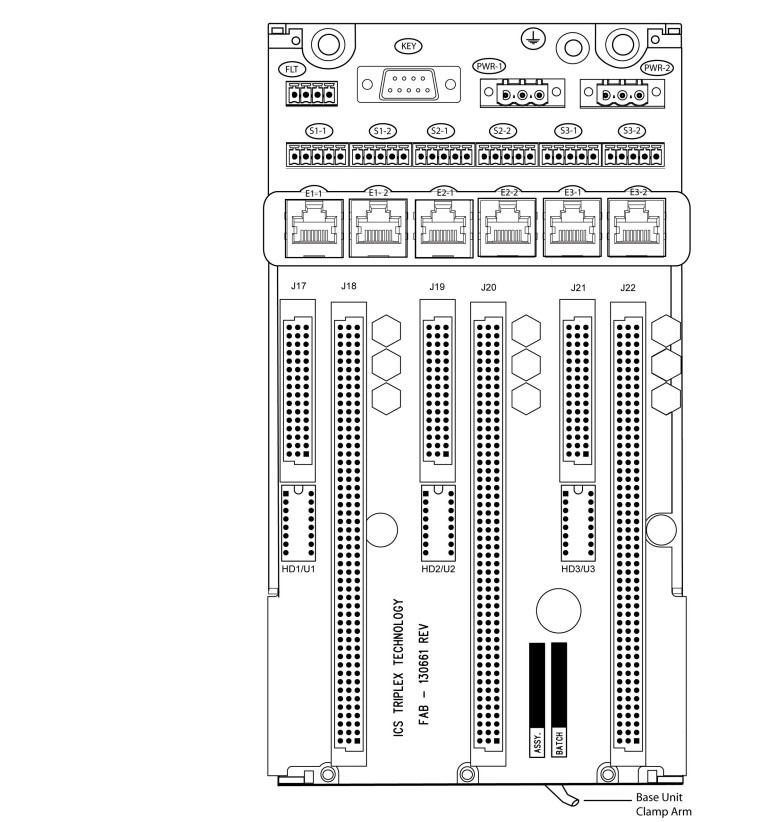

Prozessor-Basiseinheit

Eine Prozessor-Basiseinheit kann bis zu drei Prozessormodule aufnehmen:

Externe Ethernet-, serielle Daten- und Stromanschlüsse Die externen Anschlüsse der Prozessor-Basiseinheit sind:

Erdungsbolzen • Ethernet-Anschlüsse (E1-1 bis E3-2) • Serielle Anschlüsse (S1-1 bis S3-2) • Redundante +24 Vdc-Stromversorgung (PWR-1 und PWR-2) • Program Enable-Sicherheitsschlüssel (KEY) • Der FLT-Anschluss (derzeit nicht verwendet).

Die Stromanschlüsse versorgen alle drei Module mit redundanter Stromversorgung, jedes Prozessormodul hat zwei serielle Anschlüsse und zwei Ethernet-Anschlüsse. Der KEY-Anschluss unterstützt alle drei Prozessormodule und verhindert den Zugriff auf die Anwendung, es sei denn, der Program Enable-Schlüssel ist eingesetzt.

Serielle Kommunikationsanschlüsse Die seriellen Anschlüsse (S1-1 und S1-2; S2-1 und S2-2; S3-1 und S3-2) unterstützen je nach Verwendung die folgenden Signalmodi: • RS485fd: Eine Vier-Draht-Vollduplex-Verbindung, die verschiedene Busse zum Senden und Empfangen verwendet. Diese Auswahl muss auch verwendet werden, wenn die Steuerung als MODBUS-Master fungiert und die optionale Vier-Draht-Definition verwendet, die in Abschnitt 3.3.3 des MODBUS-over-Serial-Standards angegeben ist. • RS485fdmux: Eine Vier-Draht-Vollduplex-Verbindung mit Tri-State-Ausgängen an den Sendeanschlüssen. Dies muss verwendet werden, wenn die Steuerung als MODBUS-Slave an einem Vier-Draht-Bus arbeitet. • RS485hdmux: Eine Zwei-Draht-Halbduplex-Verbindung, die für Master-Slave- oder Slave-Anwendungen geeignet ist. Dies wird im MODBUS-over-Serial-Standard gezeigt.

Prozessor-Backup-Batterie Das T9110-Prozessormodul verfügt über eine Backup-Batterie, die die interne Echtzeituhr (RTC) und einen Teil des flüchtigen Speichers (RAM) mit Strom versorgt. Die Batterie liefert nur dann Strom, wenn das Prozessormodul nicht mehr von den Systemstromversorgungen mit Strom versorgt wird. Die spezifischen Funktionen, die die Batterie bei vollständigem Stromausfall aufrechterhält, sind: • Echtzeituhr - Die Batterie versorgt den RTC-Chip selbst mit Strom. • Beibehaltene Variablen - Daten für beibehaltene Variablen werden am Ende jedes Anwendungs-Scans in einem Teil des RAM gespeichert, der von der Batterie gesichert wird. Bei Wiederherstellung der Stromversorgung werden die beibehaltenen Daten zurück in die Variablen geladen, die als beibehaltene Variablen für die Verwendung durch die Anwendung zugewiesen sind. • Diagnoseprotokolle - Die Diagnoseprotokolle des Prozessors werden in dem Teil des RAM gespeichert, der von der Batterie gesichert wird. Die Batterie hat eine Lebensdauer von 10 Jahren, wenn das Prozessormodul kontinuierlich mit Strom versorgt wird; für Prozessormodule, die nicht mit Strom versorgt werden, beträgt die Lebensdauer bis zu 6 Monate. Die Batterielebensdauer basiert auf dem Betrieb bei konstanten 25 °C und geringer Luftfeuchtigkeit. Hohe Luftfeuchtigkeit, Temperatur und häufige Stromzyklen verkürzen die Betriebsdauer der Batterie.

Merkmale:

• 40 Eingangskanäle pro FTA.
• Industriestandard-Feldgeräteanschlüsse (2-Draht).
• Standard-DIN-Schienen-Kompatibilität.
• Einfache Installation und Anschluss.
• 24 Vdc-Betrieb.
• SmartSlot-Anschluss für 'One-to-Many'-Hot-Replacement von Eingangsmodulen.
• Abgesicherte Feldstromversorgung pro Kanal.
• On-Board-Leuchtdioden (LED)-Anzeige der Feldstromversorgungs-Integrität.

Lieferdetails:

Garantie: 12 Monate.
Vorlaufzeit: 1-2 Werktage.
Zahlungsart: T/T und Western Union.
Kurierpartner: DHL, UPS, TNT, FedEx und EMS.
Technische Spezifikationen, Handbücher und Datenblätter: Auf Anfrage erhältlich.
