IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Signalkonditionierer Piezoelektrische Umschalter

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Signalkonditionierer Piezoelektrische Umschalter

Eigenschaften:

• für CA xxx piezoelektrische Beschleunigungssensoren und CP xxx dynamische Drucksensoren
• Konfigurierbare Hochpass- und Niederpassfilter
• Frequenzbereich: 0,5 Hz bis 20 kHz
• Optionale Integrator zur Erzeugung einer Geschwindigkeitsleistung
• Optionale 2-draht-Strom- oder 3-draht-Spannungsübertragung
• Zertifiziert für den Einsatz in explosionsgefährdeten Umgebungen
• Eine Reihe von Installationsmöglichkeiten stehen zur Verfügung

Beschreibung:

Die IPC 704-Signalkonditionierer umwandeln das Ladungssignal eines piezoelektrischen Wandlers in ein Strom- oder Spannungssignal.Dieses Strom- oder Spannungssignal wird über ein Standard-Übertragungskabel mit zwei oder drei Drähten an die Verarbeitungselektronik übertragen..

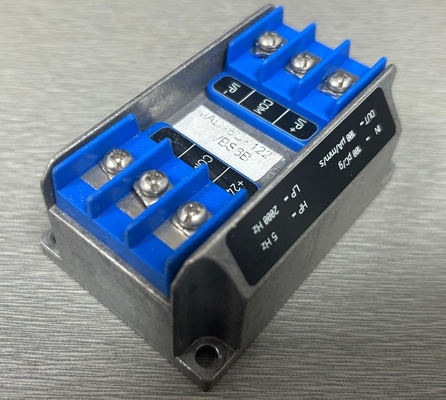

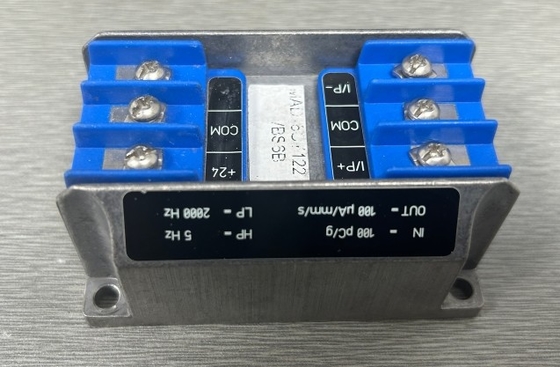

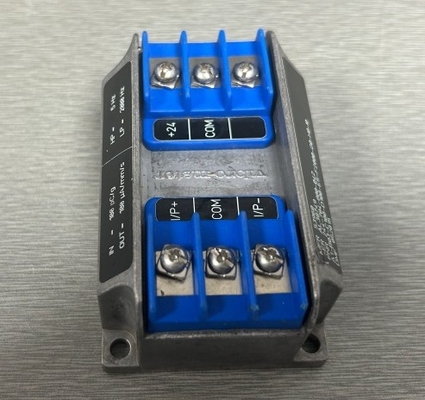

Die elektronische Schaltung des IPC 704-Signalkonditionierers ist in ein geformtes Aluminiumgehäuse integriert.Der Signal-Konditionierer verfügt über konfigurierbare High-Pass- und Low-Pass-Filter und einen optionalen Integrator, um eine Geschwindigkeitsausgabe zu gebenFerner schützen die RFI-Filter den Eingang und den Ausgang vor Radiofrequenzstörungen und anderen elektromagnetischen Einflüssen.

IPC 704 für Sensoren mit standardmäßigen piezoelektrischen Materialien (244-704-000-042-...)

• Transfer ohne Integrator: 0,1 bis 10 mV/pC oder 0,1 bis 10 μA/pC

• Übertragung mit Integrator: 981 bis 98 100 mV/s oder 981 bis 98 100 μA/s

IPC 704 für Sensoren, bei denen das piezoelektrische Material GaPO4 (244-704-000-511-...) verwendet wird

• Transfer: 0,1 bis 50 mV/pC oder 0,1 bis 50 μA/pC

Linearitätsfehler: ≤ 0,2 %

Temperaturstabilität: typisch 100 ppm / °C

Phase:

180° zwischen dem Eingangssignal und dem Beschleunigungsausgang.

180° zwischen dem Eingangssignal und dem Ausgangsdruck.

90° zwischen Beschleunigung und Geschwindigkeit (siehe Grafik unten).
