IS200TVIBH2B GE Marke VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Herkunftsort USA
Markenname GE
Zertifizierung Certificate of Origin
Modellnummer IS200TVIBH2B
Dokument GE Mark VI.pdf
Min Bestellmenge 1 Stk
Preis $1900
Verpackung Informationen Originalverpackung
Lieferzeit 5-7 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 1-99 Stück / 3-5 Tage
Produktdetails
Marke GE Modulnummer IS200TVIBH2B
Katalog Mark VI Verkaufspreis $1.900
Zustand Auf Lager Herkunft USA
Vorlaufzeit 3-5 Werktage Garantie 1 Jahr
Gewicht 1 kg
Hinterlass eine Nachricht
Produkt-Beschreibung

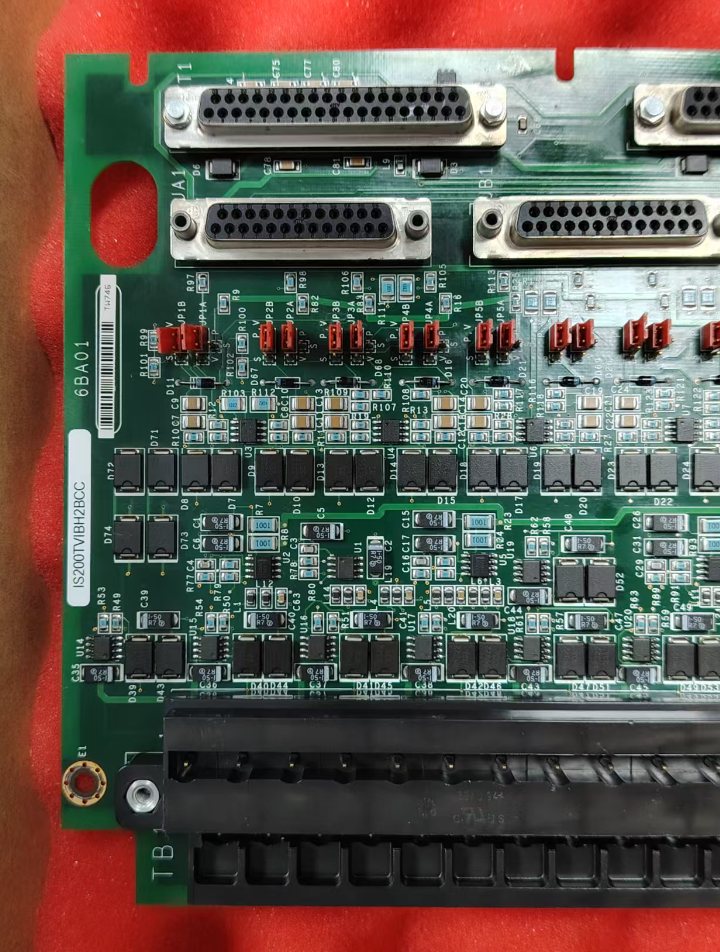

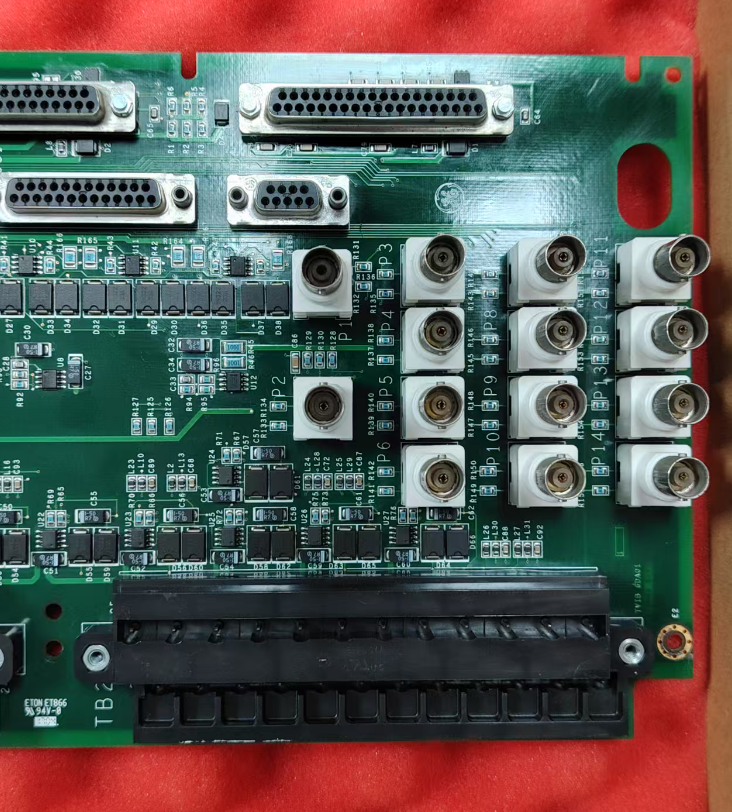

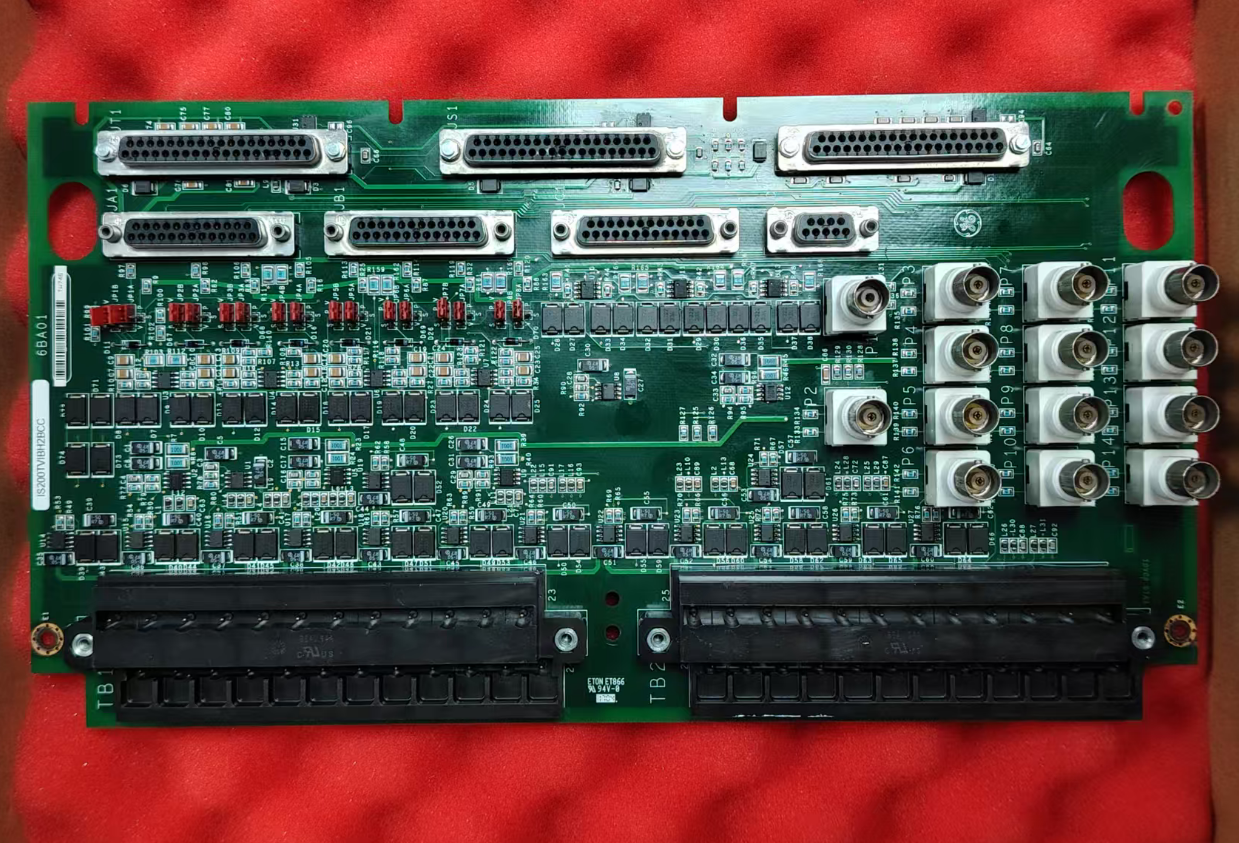

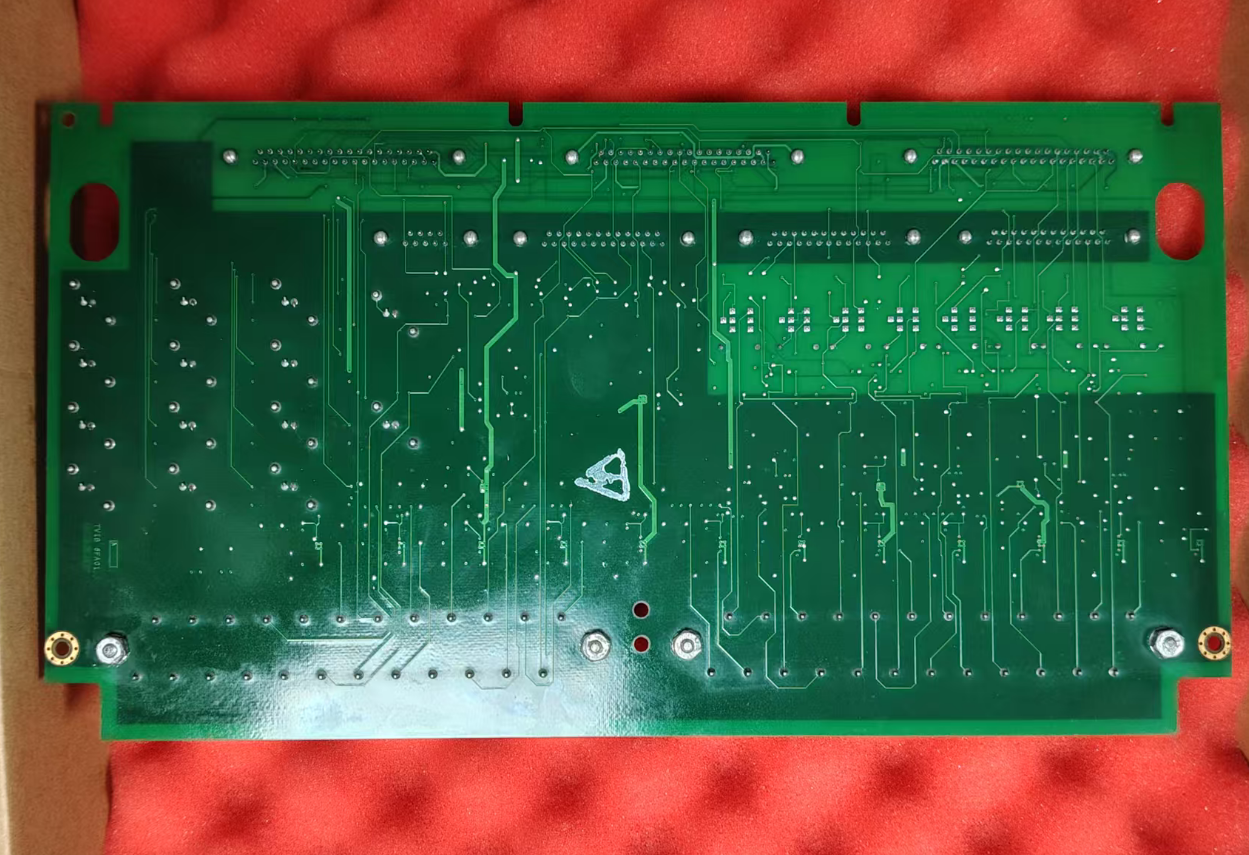

IS200TVIBH2B GE Mark VI Schwingungsterminalbrett
Die IS200TVIBH2B ist eine von General Electric (GE) entwickelte und hergestellte Schwingungssignal-Terminalplatine.als Hardware-Schnittstelle für das Vibrationsüberwachungssystem dienen, die Sensoren an das Hauptsteuerungsmodul anschließt und eine präzise Überwachung und den Schutz des Schwingungsstatus von Dampfturbinengeneratoren ermöglicht.
Im Mark VI Vibrationsanalysesystem arbeitet der IS200TVIBH2B typischerweise in Verbindung mit dem IS200VVIB-Board.Diese Karte kann mit bis zu drei VVIB-Boards derselben Serie verbunden werdenBei einer TMR-Konfiguration (Triple Module Redundancy) kann ein einzelnes TVIB-Board mit drei VVIB-Boards verbunden werden.
Die Kernfunktion des IS200TVIBH2B besteht darin, eine direkte physikalische und elektrische Endgeräte-Mapping für die Drehmaschineninstrumentation, die Signalkonditionierung, die Datenverarbeitung,und Kommunikation mit anderen ModulenEs dient als primärer Endpunkt für mehrere Vibrationssonden und Beschleunigungsmessgeräte und leitet analoge Signale zu einem GE Mark VIe oder einem kompatiblen Überwachungssystem.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Wesentliche Merkmale
  • Typ des Produkts: Vibrationsterminalplatte
  • Reihe: Mark VI
  • Eingangsspannung: 24 V Gleichspannung
  • Betriebstemperatur: -40°C bis +70°C
  • Lagertemperatur: -40°C bis +85°C
  • Vibrations-E/A-Anschlüsse: 8
  • Gesamtzahl der I/O-Kanäle: 16
  • Eingabetyp: Analog
  • Eingangsbereich: 0 bis 10 V
  • Genauigkeit: 0,1%
  • Auflösung: 12 Bit
  • Probenahmefrequenz: 100 kHz
  • Kommunikationsoberfläche: RS485
Produktspezifikationen
Markenbezeichnung General Electric
Modell IS200TVIBH2B
Katalog Mark VI
Bruttogewicht 2.2 Pfund / 35.2 Unzen / 1 kg
Verpackungsgröße 16cm x 16cm x 12cm
Herkunftsland USA
HS-Code 8537101190
Vorlaufzeit Vorräte
Schifffahrtshafen Xiamen
Zahlung T/T
Verkaufspreis $1.900
Gewährleistung 12 Monate
Bearbeitungszeit 3-5 Arbeitstage
Kurierpartner DHL, UPS, TNT, FedEx und EMS
Fallstudie
Bei einer Anwendung, bei der eine industrielle Dampfturbine mit einmaliger Extraktion betroffen ist,Die IS200TVIBH2B-Terminalplatine wird zur Verbindung der auf den Vorder- und Hinterlagergehäusen der Turbine installierten X/Y-Achsen-Vibrationssonden verwendet.Es erfasst die Vibrationssignale des Rotors in Echtzeit und überträgt die Daten an das Mark VI-Steuerungssystem.
Überschreitet die Schwingungsamplitude die vorgegebenen Alarmschwellenwerte, so warnt das System den Bediener; verschlechtert sich die Schwingung weiter und erreicht sie die Ausfallschwelle, wird die Schutzlogik ausgelöst.und die Turbine wird sofort über eine elektronische Antriebseinrichtung (ETD) abgeschaltet., wodurch Reibung zwischen Rotor- und Statorkomponenten verhindert und katastrophale Ausfälle vermieden werden.
Vibration monitoring system application diagram
Vorsichtsmaßnahmen bei der Installation
Sichere Installation Alle Montageschrauben müssen auf das angegebene Drehmoment gezogen werden, um eine Lockerung durch Vibrationen zu verhindern.
Auswahl des Kabels Für Vibrationssignale ist ein abgeschirmtes Kabel mit verdrehtem Paar zu verwenden.
Isolierung der Kabel Es ist eine ausreichende Isolierung zwischen Hochspannungsfeldkabeln und Niederspannungsvibrationssignalkabeln zu gewährleisten, um eine induktive Kopplung zu verhindern.
Spezifikationen für die Erdung Die Kabelschutzvorrichtung muss an der festgelegten Erdung an der Endplatine beendet werden, um sicherzustellen, dass die gesamte Schleifenimpedanz den für das Überwachungsmodul angegebenen Schwellenwert nicht überschreitet.Das Schild sollte nur am Ende der Signalquelle oder gemäß den Anforderungen der Systemkonstruktionsdokumentation geerdet werden, um Bodenschleifen zu vermeiden..
Lüftung und Wärmeabbau Es muss eine Lüftungslücke von mindestens 30 mm um das Modul herum bestehen.
Prüfung nach der Installation Nach der Montage ist eine elektrische Kontinuitätsprüfung von Punkt zu Punkt durchzuführen, um sicherzustellen, dass keine Kurzschlüsse zwischen den Signalleitungen und dem Gehäusechassis auftreten.
Kennzeichnung der Feldverkabelung Alle Feldverkabelungen müssen vor dem Anschluss an die Schraubendurchgänge nach dem Schaltkreisdiagramm gekennzeichnet sein.
Wartungsverfahren
Online-Tests Das Mark VI-System unterstützt Online-Funktionstests von Schutzsystemen, einschließlich Schleifen zur Vibrationsüberwachung,so dass die Integrität der Alarm- und Ausfalllogik während des Betriebs der Einheit überprüft werden kann.
Überwachung des Zustands Durch die HMI (Human-Machine Interface) -Betriebsstation können die Bediener Echtzeitinformationen wie Vibrationsstufen, 1X-Vibrationsamplitude und Phasenwinkel anzeigen, Trendanalyse durchführen,und implementieren prädiktive Wartung.
Fehldiagnosen Wenn das System Anomalien wie Sensorentzüge, Stromausfälle oder außerhalb der Reichweite liegende Signale erkennt,Spezifische Alarmmeldungen werden auf dem HMI generiert, um dem Wartungspersonal zu helfen, das Problem schnell zu identifizieren.
Häufig gestellte Fragen
Ist eine Kalibrierung des IS200TVIBH2B erforderlich?
Diese Karte hat keine Potentiometer und erfordert keine Kalibrierung.
Ist der IS200TVIBH2B mit allen Karten der Mark VIe-Serie kompatibel?
Mit Ausnahme der VVIB-Karte ist diese nicht mit anderen Karten der Mark VIe-Serie kompatibel.
Welche Schachtgeschwindigkeiten unterstützt der IS200TVIBH2B?
Es unterstützt Schachtgeschwindigkeiten von 3000 bis 3600 U/min. Höhere Schachtgeschwindigkeiten erfordern eine höhere Probenahme.
