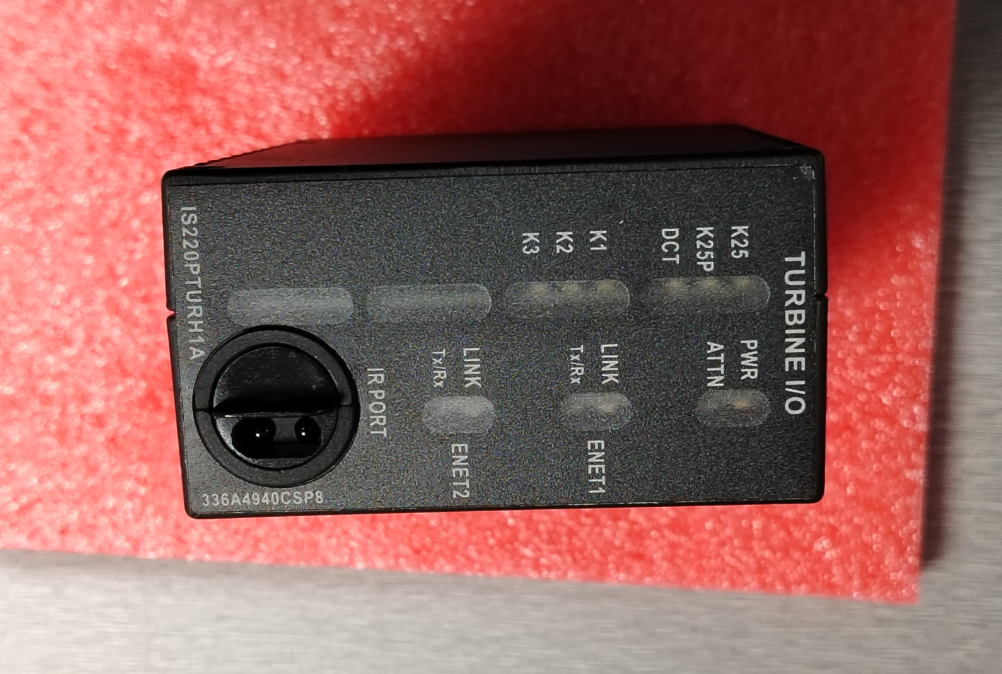

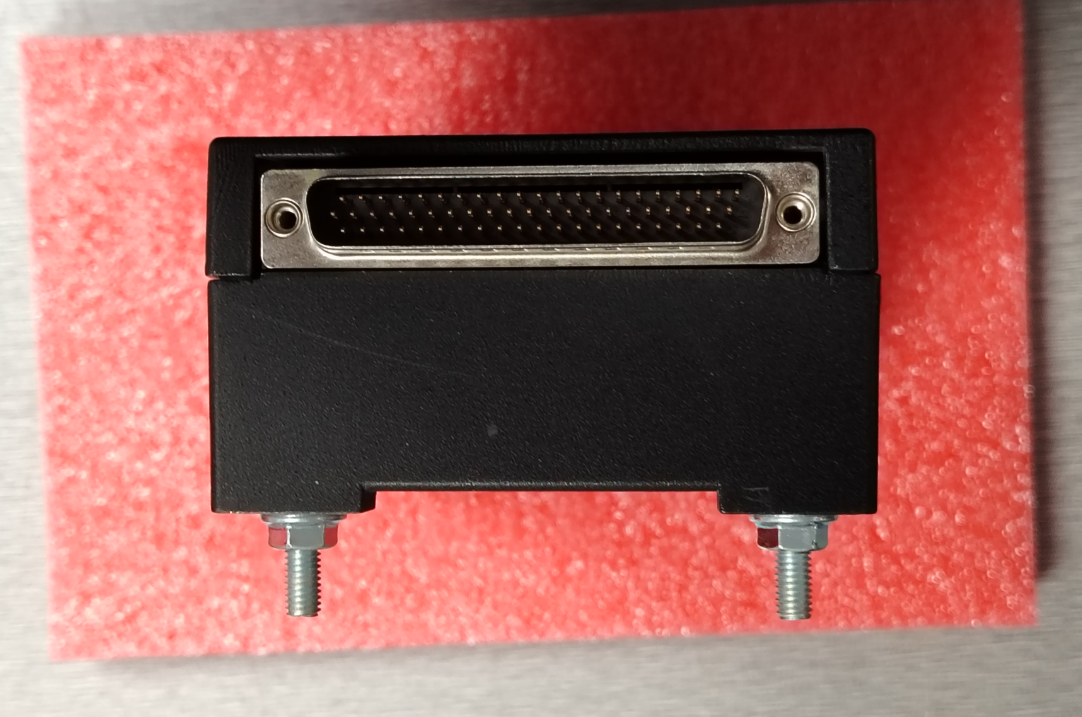

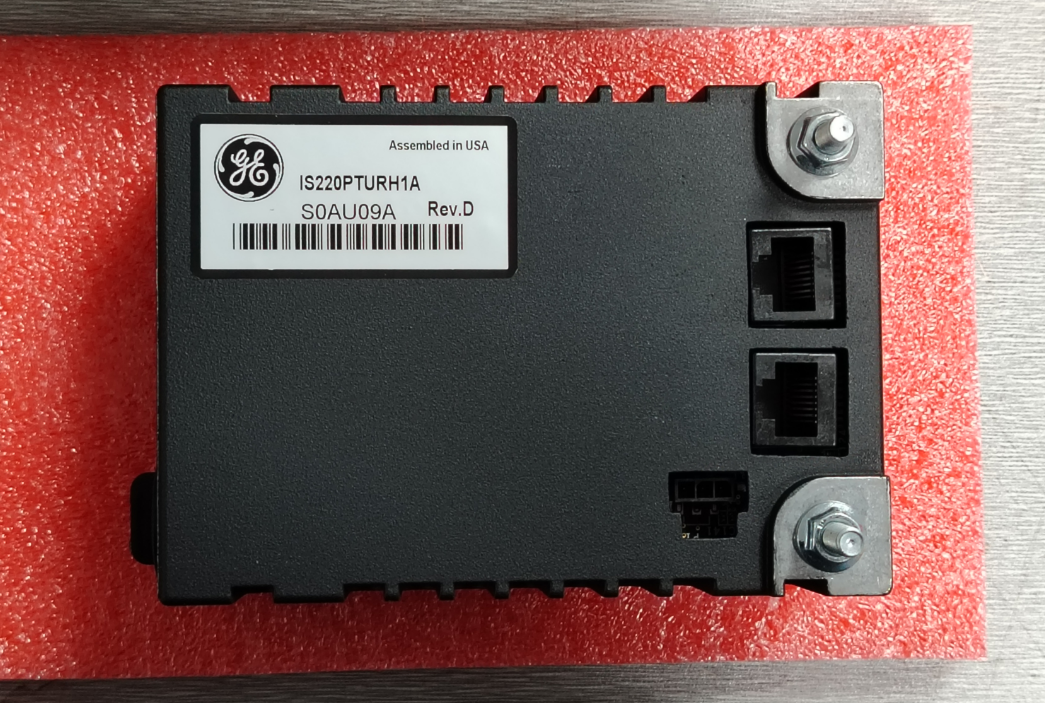

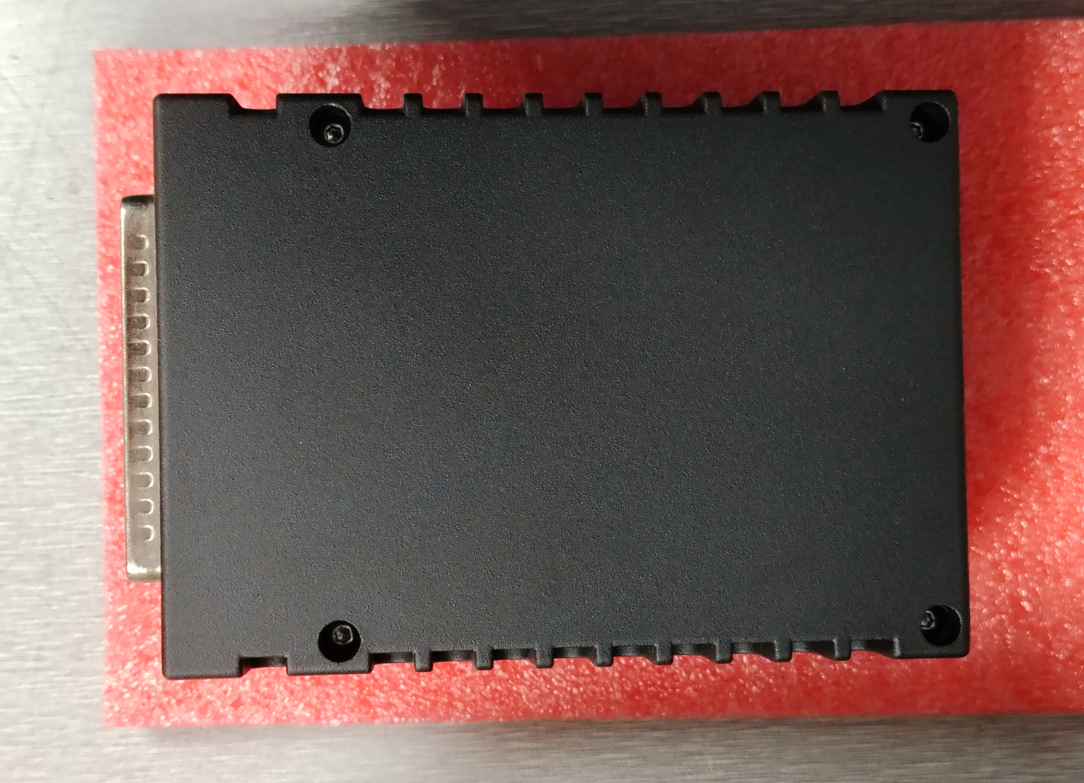

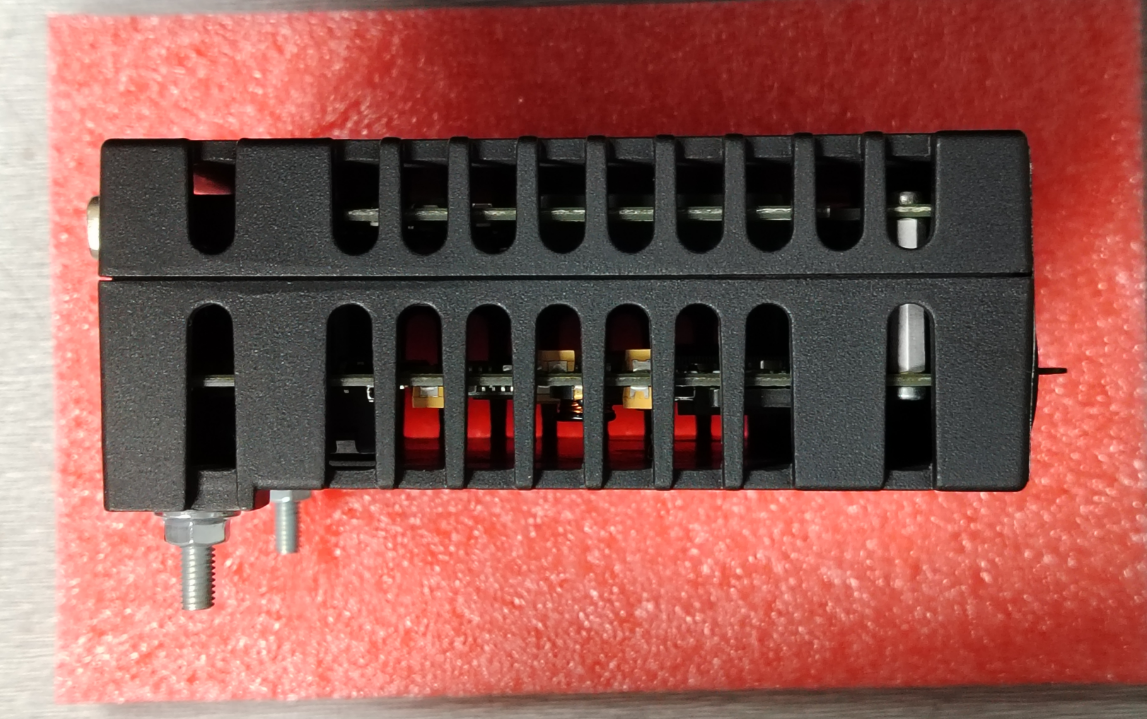

IS220PTURH1A GE Marke VIe
| Herkunftsort | USA |
|---|---|
| Markenname | GE |
| Zertifizierung | Certificate of Origin |
| Modellnummer | IS220PTURH1A |
| Dokument | GE-Mark-VIe-VIeS.pdf |
| Min Bestellmenge | 1 Stk |
| Preis | $4800 |
| Verpackung Informationen | Originalverpackung |
| Lieferzeit | 5-7 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 1-99 Stück / 3-5 Tage |
Produktdetails
| Marke | GE | Modulnummer | IS220PTURH1A |
|---|---|---|---|
| Katalog | Mark VIe | Verkaufspreis | 4800 $ |
| Zustand | Auf Lager | Herkunft | USA |
| Vorlaufzeit | 3-5 Werktage | Garantie | 1 Jahr |
| Gewicht | 1 kg | ||
| Hervorheben | GE Mark VIe PLC-Modul,IS220PTURH1A Industriecontroller,General Electric PLC mit Garantie |
||
Produkt-Beschreibung
IS220PTURH1A GE Marke VIe
Produktübersicht
Das IS220PTURH1A ist ein Turbinschutzmodul, das von General Electric (GE) für die Steuerungssysteme der Speedtronic Mark VIe-Serie entwickelt wurde.Dank seiner Hardware-Architektur unabhängig vom Hauptcontroller, schnelle Reaktionszeit und einfache Wartung, ist es zu einem Kernbestandteil der Steuerungssysteme von GE Mark VIe für den sicheren Betrieb von Turbinen geworden.
Dieses Modul wird technisch als "Haupt-Trip-Paket" bezeichnet.Es stellt eine elektrische Schnittstelle zwischen dem Turbinensteuerungsterminal und einem oder zwei Ethernet-Netzwerken bereit, die eine zuverlässige Übertragung von Daten und Steuerungssignalen ermöglicht.wie Überschnellschutz und NotschaltenEs ist ein unverzichtbarer Bestandteil der Sicherheitsschutzstrategien in Schwerindustrie wie Stromerzeugung, Erdöl und Chemie.
Wesentliche Merkmale
- Betriebstemperatur: -30°C bis +65°C
- Aufbewahrungstemperatur: -40°C bis +70°C
- Relative Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
- Explosionssicherheit: Klasse I Div 2 Gruppen A/B/C/D; ATEX-Zone 2 IIC T4 Gc
- Schutzklasse: IP20 für das Modul selbst; das dazugehörige Steuerfach muss explosionssicher sein und mindestens IP54 haben
- Montagemethode: Standard-DIN-Schienenmontage; kompatibel mit Mark VIe-Standardsteuerungen
Vorsichtsmaßnahmen bei der Anwendung
| Vorsichtsmaßnahmen | Leitlinie |
|---|---|
| Anweisungen für die Installation und den Abbau gefährlicher Bereiche | Stecken Sie Module niemals an oder ausschalten oder Trennschlüsse trennen, solange das System angetrieben ist.Schalten Sie das System immer ab und trennen Sie den Strom ab, bevor Sie irgendwelche Vorgänge durchführen, um das Explosionsrisiko zu vermeiden. |
| Induktivbelastungsverkabelung | Eine Flyback-Diode muss parallel zur Ausgabe angeschlossen werden, die das Magnetventil auslöst, um zu verhindern, dass die Umspannung die Kontakte des Moduls beschädigt. |
| Spezifikationen für die Verkabelung | In explosionssicheren Umgebungen darf die Gesamtlänge eines einzelnen Sensorkabels 304,8 m nicht überschreiten.und der Kupferleiter muss einen Temperaturwiderstand von ≥ 90 °C aufweisen |
| Stromversorgungsbeschränkungen | In intrinsisch sicheren Umgebungen (IS) dürfen Stromversorgungen außerhalb der JPD-Reihe nicht zur direkten Versorgung des Moduls verwendet werden; nur LVLC-Strombegrenzte Verteilerplatten sind zulässig. |
| Ersatzteilersatz | Das nicht mehr hergestellte Modell IS220PTURH1A ist durch das IS220YTURS1A (Mark VIeS Safety Module) ersetzt worden.Nachrüstung erfordert gleichzeitigen Austausch des Endgerätes und der Konfigurationslogik |
| Lagerbedingungen | Speichern Sie Ersatzteile bei Temperaturen zwischen -40 und 65°C. Vermeiden Sie eine langfristige Lagerung in Umgebungen mit hoher Feuchtigkeit, Staub oder starken elektromagnetischen Feldern |
Vorteile
- Extrem hohe Sicherheit:Als dedizierte Hauptantriebseinheit bietet die von der Hauptsteuerung unabhängige Hardware-Logik-Architektur das höchste Sicherheitsniveau für die Turbine.
- Einfache Wartung:Die Funktion "Automatische Rekonfiguration" vereinfacht den Modulwechselprozess erheblich und reduziert Ausfallzeiten und menschliche Fehler
- Hohe ZuverlässigkeitEs ist für den Dauerbetrieb konzipiert, hält sich in rauen industriellen Umgebungen stabil und ist ein bewährtes, ausgereiftes Produkt.
- Hohe Integration:Als native Komponente des Mark VIe-Systems ermöglicht es eine nahtlose Integration, die die Systemintegrität und Kompatibilität gewährleistet.
Fallstudie
Eine Dampfturbine von 15 MW in einem Stahlwerk, ausgestattet mit einem Mark VIe-System mit einer einzigen Redundanz,verwendet ein einziges IS220PTURH1A-Modul zur Überwachung der Turbinschaltgeschwindigkeit und des Notstoppsignals des Hauptdampfventils.
Das System hat aufgrund des niedrigen Schmieröldrucks mehrere verschränkte Fahrten ausgelöst.Bereitstellung umfassender Daten zur Ermittlung der Ursache von Ausfall der AnlagenDurch den Ersatz veralteter, nicht diagnostischer Importkarten wurde die Unterhaltungszeit erheblich reduziert.
Produktspezifikationen
| Spezifikation | Einzelheiten |
|---|---|
| Markenbezeichnung | General Electric |
| Modell | IS220PTURH1A |
| Katalog | Mark VIe |
| Bruttogewicht/Versandgewicht | 2.2 Pfund / 35.2 Unzen / 1 kg |
| Verpackungsgröße | 16 cm x 16 cm x 12 cm |
| Herkunftsland | USA |
| HS-Code | 8537101190 |
| Vorlaufzeit | Vorräte |
| Schifffahrtshafen | Xiamen |
| Zahlung | T/T |
| Verkaufspreis | 4800 Dollar. |
| Gewährleistung | 12 Monate |
| Vorlaufzeit | 3-5 Arbeitstage |
| Kurierpartner | DHL, UPS, TNT, FedEx und EMS |
Häufig gestellte Fragen
Kann die IS220PTURH1A das TTUR-Board ersetzen?
Ja, die IS220PTURH1A ist als Ersatz für das TTUR-Board (Turbine Trip Unit) ausgelegt.
Auf welcher Platte ist der IS220PTURH1A installiert?
Das IS220PTURH1A-Modul ist auf der speziellen IS200TRPAH1A-Terminalplatine zu installieren.
Warum neigen Relais- oder Magnetventilbelastungen zu Fehlfunktionen?
In Feldanwendungen, wenn die Ausgangsterminals des Moduls zur Antriebs induzierender Lasten wie Relais, Magnetventile verwendet werdenoder Kontaktoren ohne Absorptionsschutzkreislauf (z. B. freie Diode), können diese Belastungen aufgrund ihrer hohen Schaltfrequenz leicht Rückwärts-EMF erzeugen, was zu Ausgangs-Terminalfehlern führt.Es wird dringend empfohlen, eine externe Unterdrückungsdiode parallel über die Induktionslast anzuschließen, um sicherzustellen, dass die Ausrüstung ohne Funken funktioniert.
