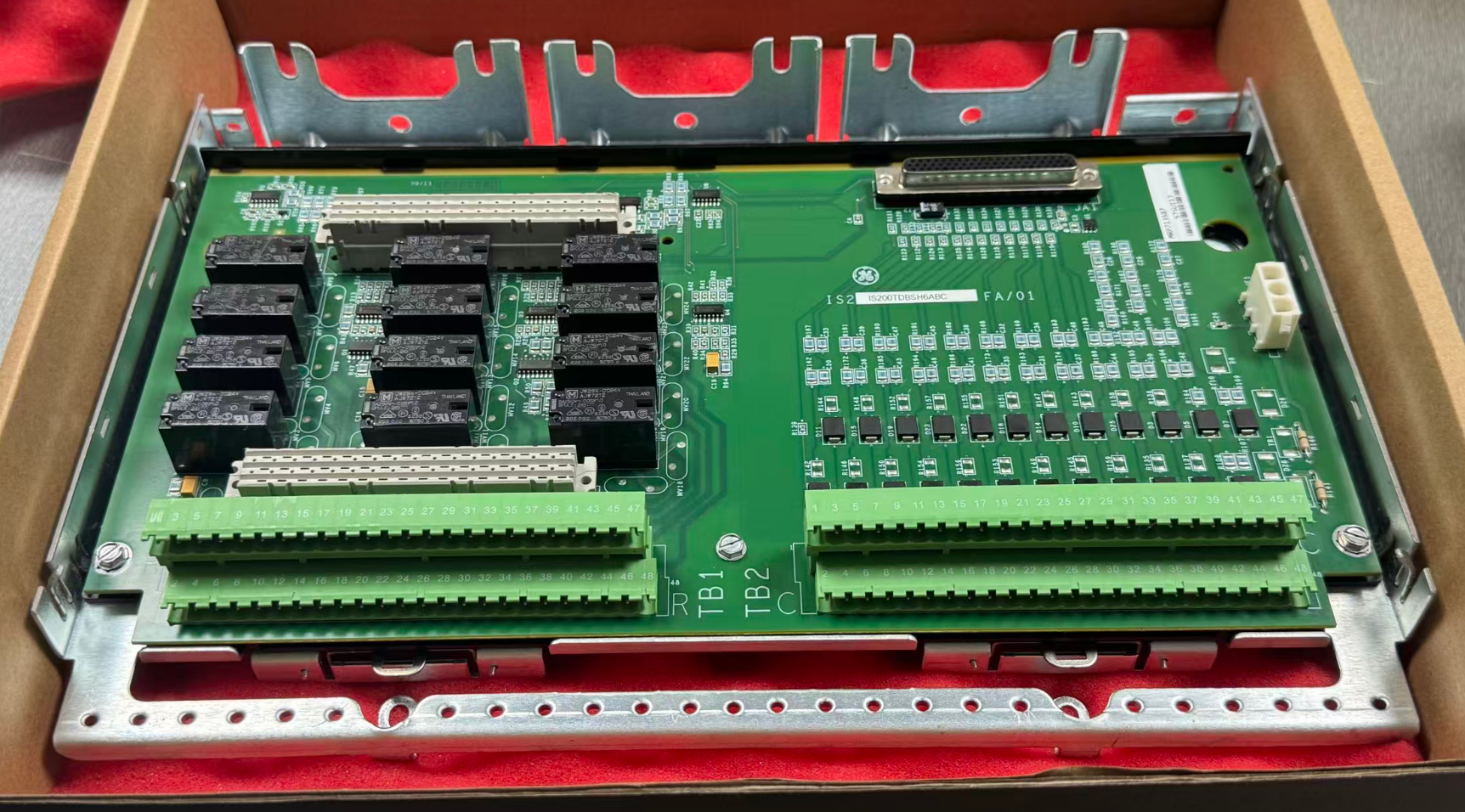

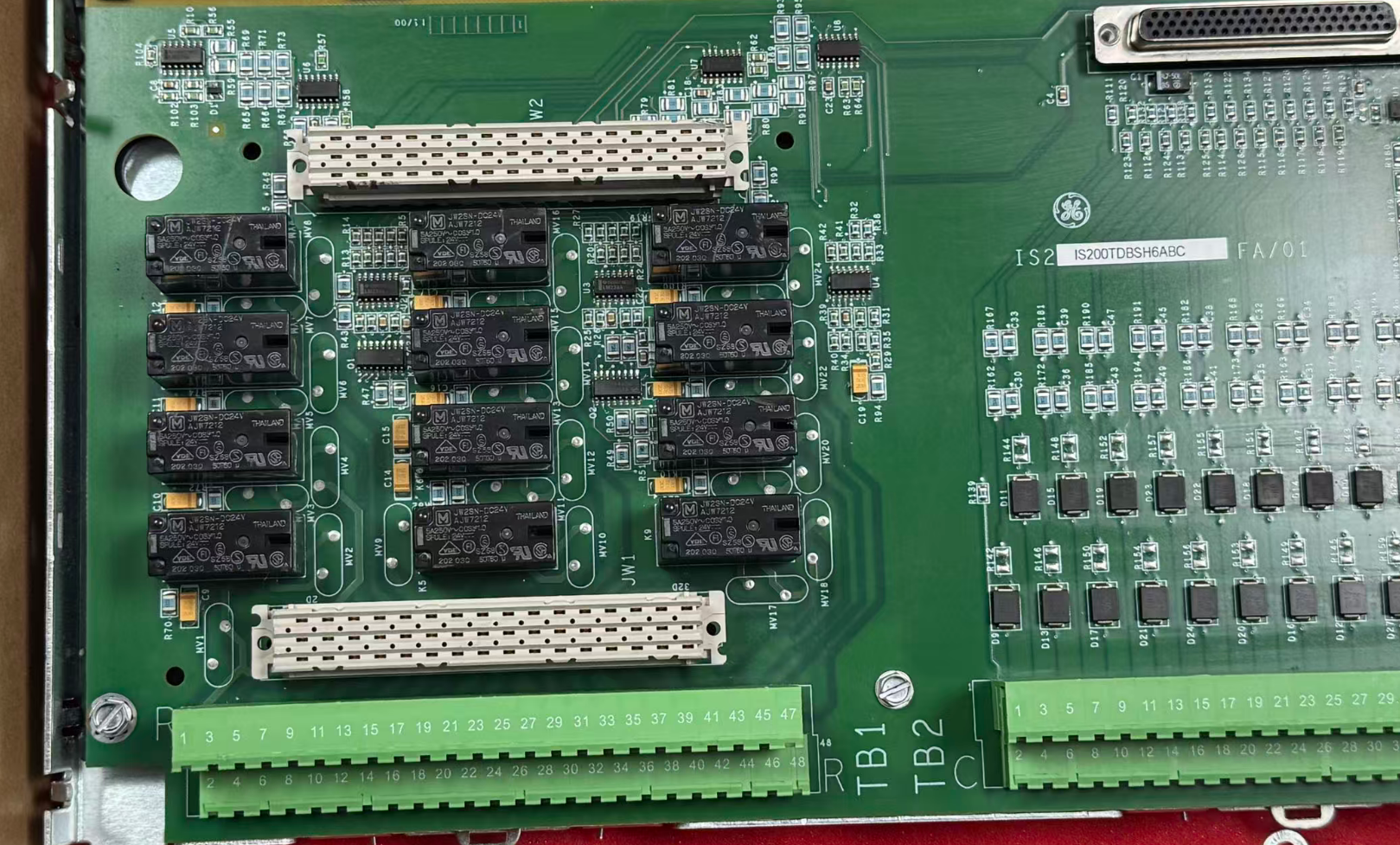

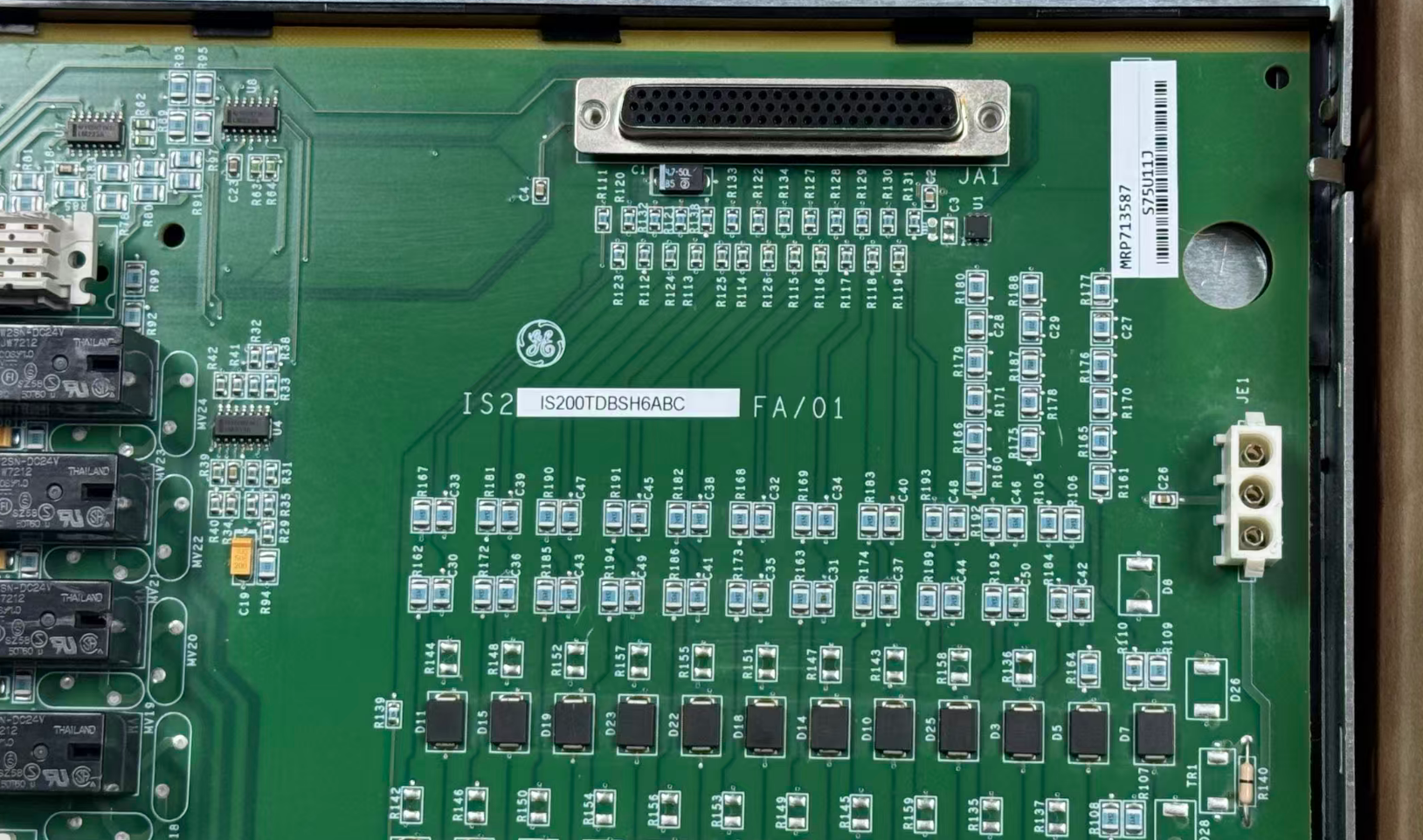

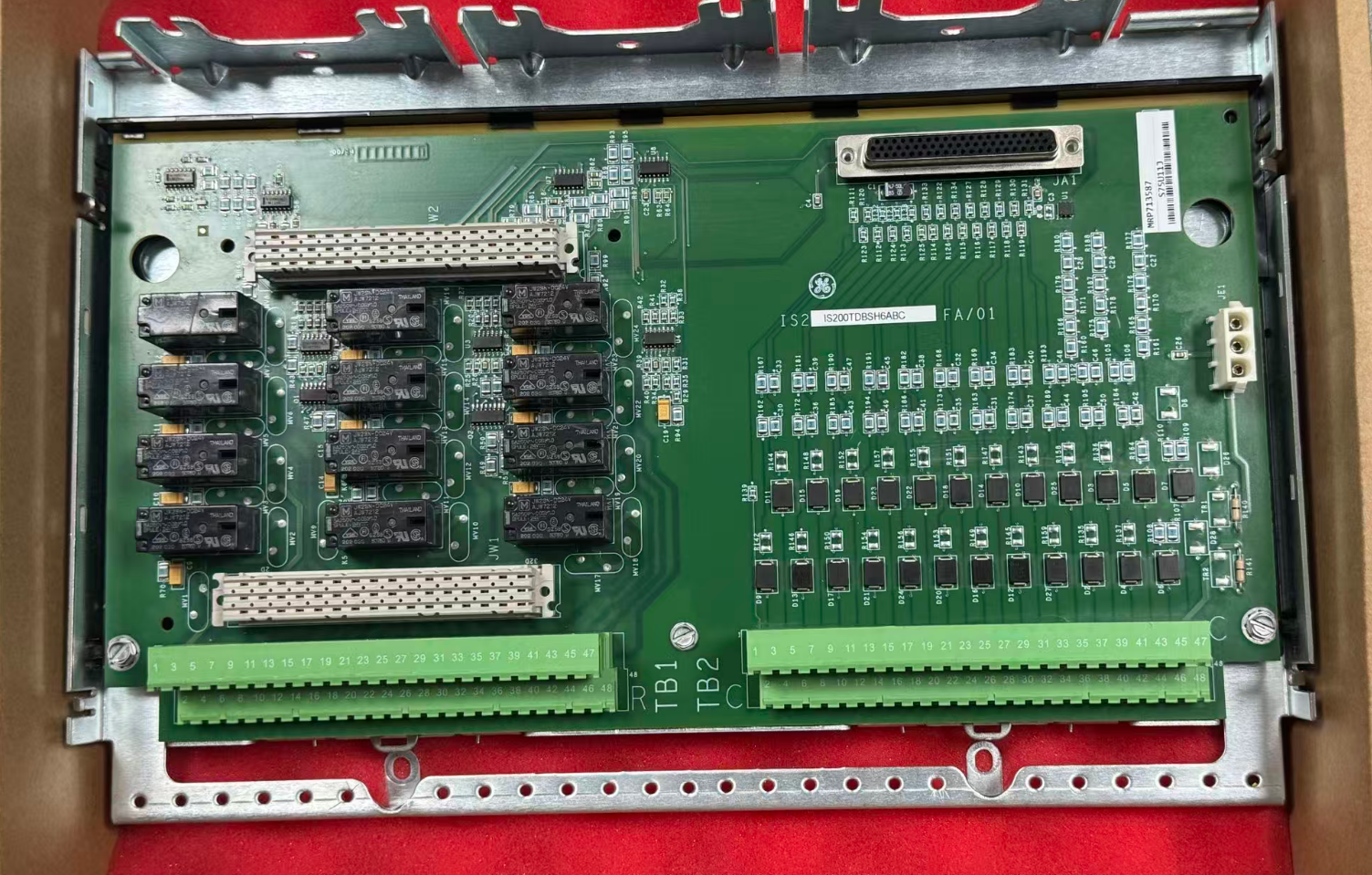

IS200TDBSH6A GE Mark VI Diskrete E/A-Simplex-Klemmenplatine

Das GE IS200TDBSH6A ist ein diskretes Simplex-Terminalboard. Als physische Schnittstelle verbindet es Logiksignale von verschiedenen feldbasierten diskreten Sensoren (z. B. Druckschalter, Temperaturschalter und Ventilstellungssignale) mit dem Steuerungssystem. Gleichzeitig wandelt es die Logikbefehle des Controllers über integrierte Relais in Trockenkontaktausgänge um, um externe Aktoren wie Magnetventile und Schütze anzusteuern.

Dieses Modell ist das Simplex-Gegenstück zur TMR-Version (Triple Modular Redundant) TDBTH6A und ist für nicht sicherheitskritische BOP- (Balance of Plant) und Hilfsstromkreise konzipiert. Der Modellzusatz „6A“ ist entscheidend; Es steht für 125-V-DC-Kompatibilität und verfügt über Spannungsteiler und Metalloxid-Varistoren (MOVs), die speziell für 125-V-Transienten entwickelt wurden – und unterscheidet es von der 24-V-Version (Suffix „H2A“).

• Eingangskanäle: 24 Kanäle, gruppenisoliert (kompatibel mit Trockenkontakten)
• Eingangsbenetzungsspannung: 100–145 V DC (nominal 125 V DC)
• Ausgangskanäle: 12 Form-C SPDT-Relais
• Kontaktbelastbarkeit: 0,6 A bei 125 V DC / 3,15 A bei 24 V DC / 120 V AC
• Logikleistung: +5 V DC (vom PDIO-Paket)
• Feldstrom: Extern 125 V DC (vom Benutzer bereitgestellt)
• Isolationsspannung: 1500 Vrms (Kanal zur Backplane)
• Betriebstemperatur: -30 °C bis +65 °C
• Relative Luftfeuchtigkeit: 5–95 % RH (nicht kondensierend)
• Montage: DIN-Schiene oder flache Oberflächenmontage

GE-EX2000.pdf

• Als Simplex-Alternative zur TMR-Version macht dieses Modell die Notwendigkeit von TMR-Hardware in unkritischen Schleifen überflüssig, wodurch die Kosten im Vergleich zur TMR-Version um etwa 50 % gesenkt werden und gleichzeitig die Schaltschrankkosten und der Ersatzteilbestand gesenkt werden.
• Es unterstützt direkt die in Kraftwerken üblichen 125-V-DC-Feldgeräte, wodurch externe Signalwandler überflüssig werden und die Systemarchitektur vereinfacht wird.
• Das Design nutzt diskrete Komponenten anstelle eines hohen Integrationsgrads und bietet so eine größere Flexibilität für zukünftige Wartungsarbeiten und den Austausch bestimmter Komponenten.
• Es ist für einen weiten industriellen Temperaturbereich ausgelegt und hält den rauen Betriebsumgebungen von Kraftwerken stand. Vor dem Versand wird es einem Einbrenntest unterzogen, um eine hohe Zuverlässigkeit und Haltbarkeit zu gewährleisten.
• Es unterstützt Online-Hot-Swapping und nutzt das integrierte EEPROM, um Kanaltypen automatisch zu identifizieren, sodass jeder Klemmenblock in nur etwa 3 Minuten ausgetauscht werden kann.

1. Überprüfen Sie regelmäßig die Unversehrtheit der Schutzbeschichtung, um Kurzschlüsse auf der Leiterplatte durch chemische Korrosion oder physische Schäden zu verhindern
2. Nutzen Sie die integrierten Hardwarefilter- und Rauschunterdrückungsdiagnosefunktionen des Systems, um die Qualität des Eingangs-/Ausgangssignals regelmäßig zu überwachen und potenzielle Quellen elektromagnetischer Störungen zu identifizieren
3. Überprüfen Sie während der Gerätestillstandszeit aufgrund von Wartungsarbeiten den festen Sitz der DIN-Schienenklemmen oder Befestigungsschrauben und entfernen Sie angesammelten Staub von der Platinenoberfläche, um eine optimale Wärmeableitung und Isolationsleistung sicherzustellen

In einem großen GuD-Kraftwerk rüstete das Ingenieurteam das zentrale I/O-Terminal auf das Modell IS200TDBTH6A um, um zu verhindern, dass hochfrequentes Rauschen falsche Abschaltalarme auslöst.

Dank der überlegenen Hardware-Filterung und der 12-V-RMS-Wechselspannungsunterdrückungsfähigkeit des Geräts wurden hochfrequente Störungen effektiv isoliert, wodurch die Genauigkeit der Signalübertragung auf 100 % erhöht wurde.

Nach der Modernisierung eliminierte die Anlage nicht nur das Risiko ungeplanter Abschaltungen aufgrund von Fehlalarmen, sondern ermöglichte auch eine präzise Steuerung der Hilfsgeräte durch stabile Relaisausgänge, was die Gesamtbetriebseffizienz und -sicherheit der Anlage erheblich verbesserte.
