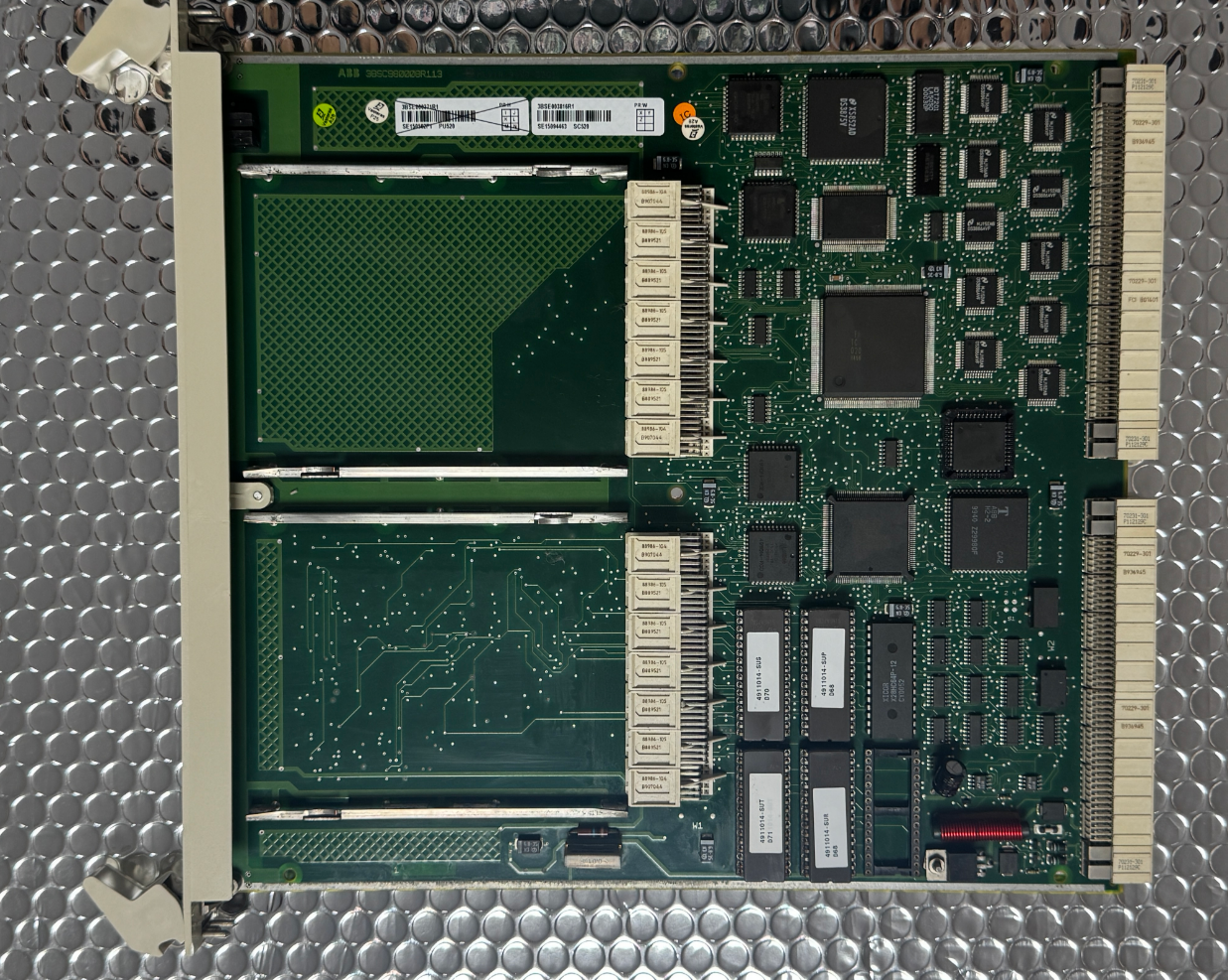

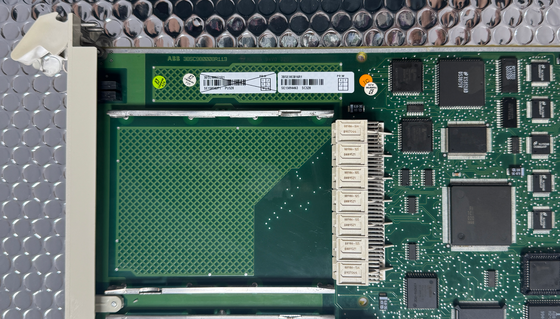

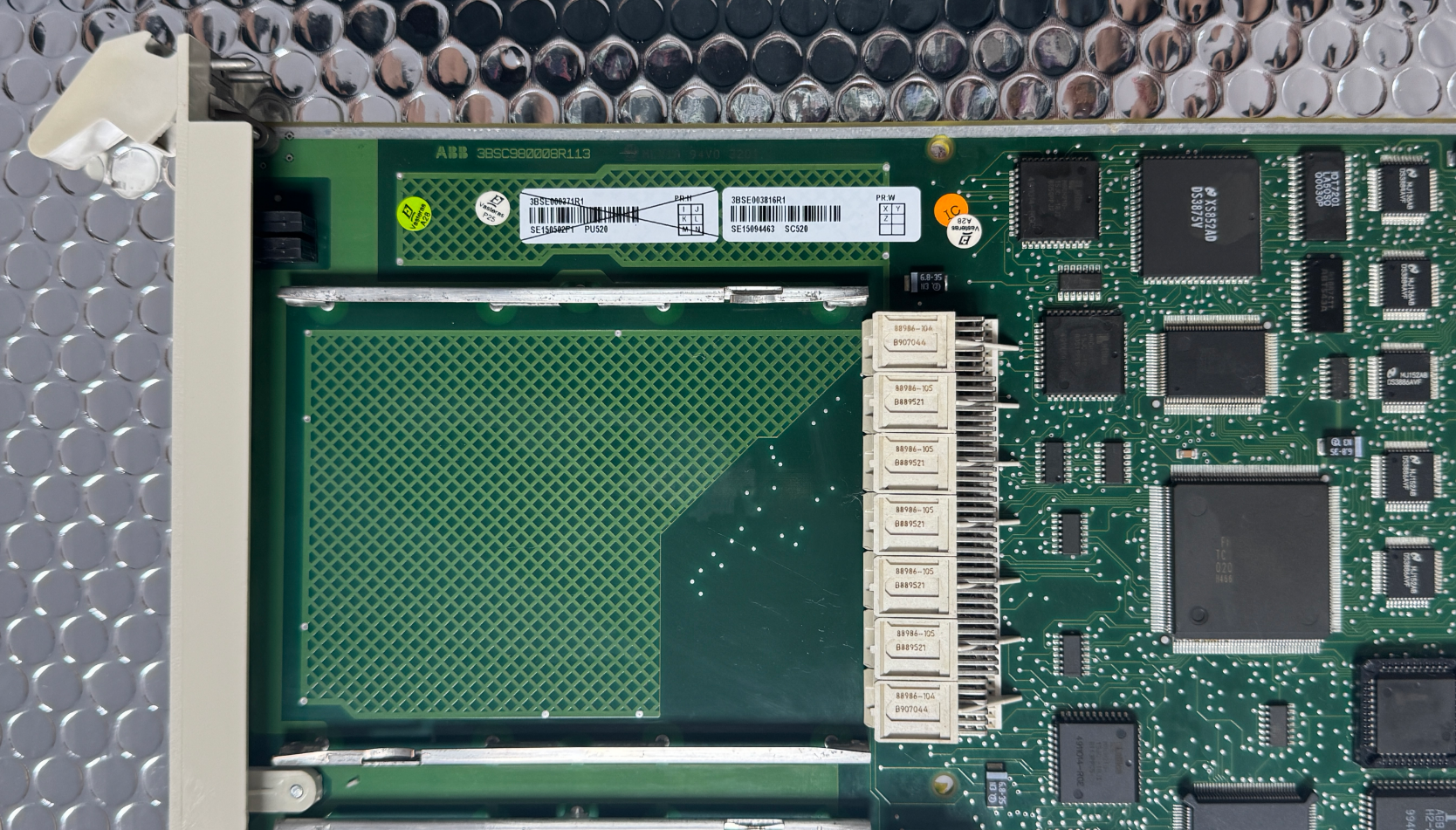

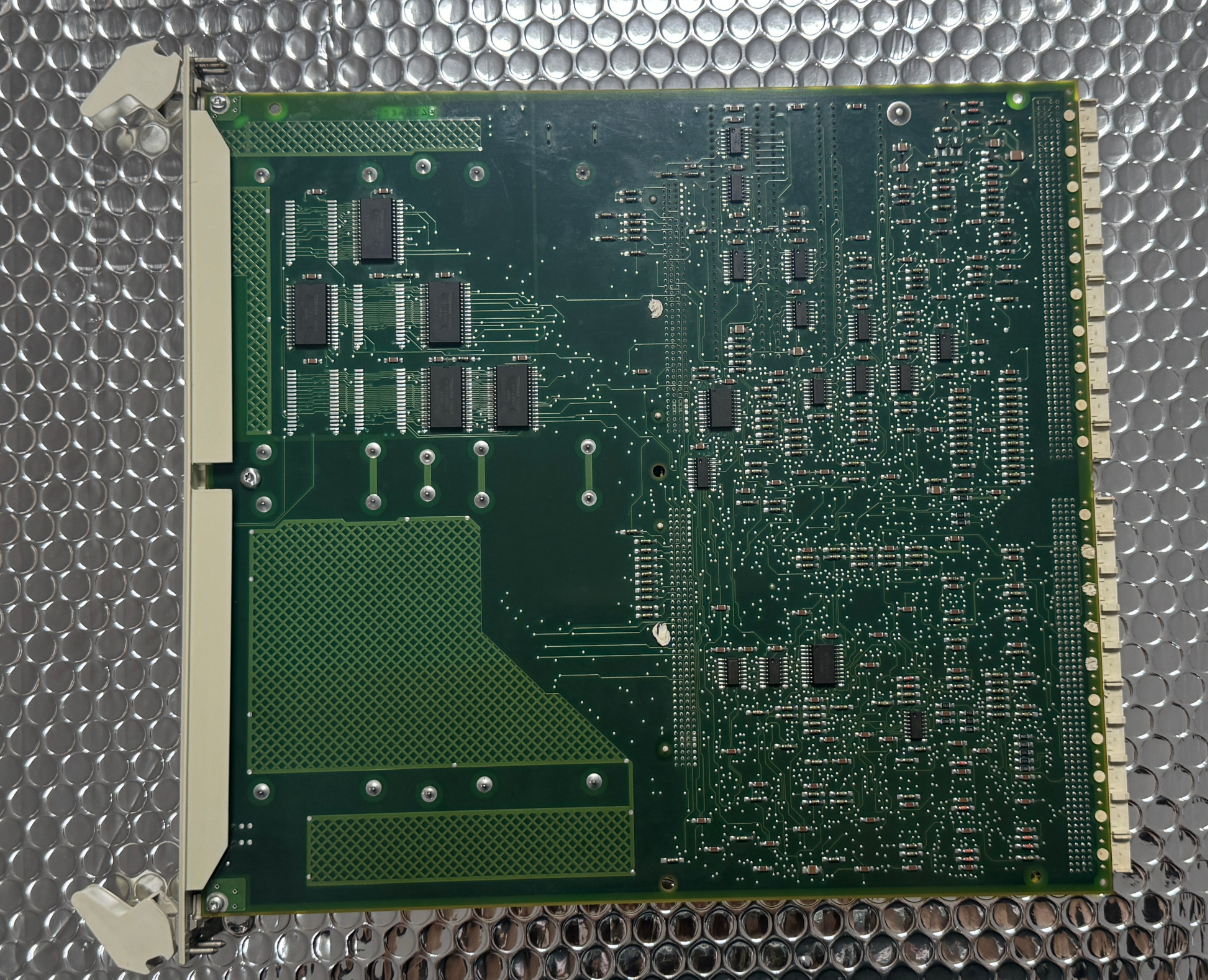

SC520 3BSE003816R1 ABB Submodulträger inkl. Steuerkarte
| Herkunftsort | Schweden |
|---|---|
| Markenname | ABB |
| Zertifizierung | Certificate of Origin |
| Modellnummer | SC520 3BSE003816R1 |
| Dokument | ABB SC520 3BSE003816R1.pdf |
| Min Bestellmenge | 1 PC |
| Preis | $1700 |
| Verpackung Informationen | Originalverpackung |
| Lieferzeit | 3-5 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 1-99 Stück / 3-5 Tage |
Produktdetails
| Marke | ABB | Modulnummer | SC520 3BSE003816R1 |
|---|---|---|---|
| Katalog | Advant OCS / AC 800M / AC 800F / 800xA DCS | HS-Code | 8537101190 |
| Verkaufspreis | $1.700 | Zustand | Auf Lager |
| Herkunft | Schweden | Vorlaufzeit | 3-5 Werktage |
| Garantie | 1 Jahr | Bruttogewicht/Versandgewicht | 2,2 lbs / 35,2 oz / 1 kg |
| Packmaß | 16 cm x 16 cm x 12 cm | Kurierpartner | DHL, UPS, TNT, FedEx und EMS |
Produkt-Beschreibung
SC520 3BSE003816R1 ABB Submodulträger inkl. Steuerkarte
Der ABB SC520 (3BSE003816R1) ist ein Hochleistungs-Submodulträger mit integrierter lokaler CPU. Es wurde hauptsächlich für DCS-Plattformen (Distributed Control System) wie ABB Advant OCS, das S100 I/O-System, AC 800M und AC 800F entwickelt und bietet eine Montage- und Konnektivitätsplattform für verschiedene I/O-Submodule, die in industriellen Anwendungen verwendet werden.
Es dient nicht nur als physischer Träger, der mechanische Montage und elektrische Verbindungen für Submodule (wie MB300/MB300E) bereitstellt, sondern nutzt auch seine eingebaute lokale CPU, um eine schnelle Datenverarbeitung und vorläufige Steuerung auf Submodulebene durchzuführen. Dies reduziert die Belastung des Hauptcontrollers erheblich und verbessert die Echtzeitleistung des gesamten DCS-Systems.
Hauptmerkmale
- Produkttyp: Submodulträger (mit lokaler CPU)
- Zugehörige Systeme: Advant OCS / AC 800M / AC 800F / 800xA DCS
- Versorgungsspannung: 24 V DC
- Bus-Stromversorgung: 5 V / 1,5 A; 24 V / 0,006 A
- Gesamtstromverbrauch: 0,8 W
- Betriebstemperatur: -20 °C bis +60 °C
- Lagertemperatur: -40 °C bis +85 °C
- Schutzart: IP20
- Lokale CPU: 32-Bit eingebettete Industrie-CPU
- Kommunikationsprotokolle: MB300 / MB300E
- Submodul-Steckplätze: 2 (steckbare Submodule)
- Konformität: RoHS 2011/65/EU
Vorsichtsmaßnahmen bei der Installation
Ausschaltbetrieb:Stellen Sie sicher, dass die Stromversorgung des Controllers ausgeschaltet ist, bevor Sie den SC520-Träger oder seine Submodule einsetzen oder entfernen, um elektrische Schäden an der Rückwandplatine zu vermeiden.
ESD-Schutz:Der SC520 ist ein elektrostatisch empfindliches Gerät; Tragen Sie während der Handhabung ein antistatisches Armband.
Firmware-Kompatibilität:Stellen Sie sicher, dass die im SC520 eingesetzten Submodule mit der aktuellen Advant Controller-Softwareversion kompatibel sind.
Slot-Beschränkungen:Bestimmte Untermodule können spezifische Steckplatzanforderungen haben (Steckplatz 1 vs. Steckplatz 2); Einzelheiten zur Konfiguration finden Sie im AC450-Hardwarehandbuch.
Wärmeableitung:Stellen Sie sicher, dass die Rack-Lüfter ordnungsgemäß funktionieren, da der SC520 und seine Submodule unter Volllast erhebliche Wärme erzeugen können.
Strompolarität:Überprüfen Sie bei der Verkabelung der 24-V-DC-Stromversorgung unbedingt die positiven und negativen Anschlüsse.
Produktvorteile
- Der modulare Aufbau ermöglicht Benutzern das flexible Hinzufügen oder Anpassen von Untermodulen entsprechend den Anforderungen und ermöglicht so System-Upgrades und -Erweiterungen, ohne die gesamte Trägereinheit austauschen zu müssen.
- Unterstützt Online-Hot-Swapping und ermöglicht so Wartung und Austausch ohne Systemausfallzeiten.
- Verfügt über ein industrietaugliches Design mit robuster Beständigkeit gegen elektromagnetische Störungen und Vibrationen und gewährleistet einen langfristigen, stabilen Betrieb in rauen Industrieumgebungen.
- Das ultraschlanke Profil kombiniert mit einer hochdichten Verpackung integriert mehr Funktionen auf einer kompakten Stellfläche und nutzt so den Platz im Schrank effektiv aus.
Fallstudie
Eine verteilte Offshore-Ölplattform setzte den SC520 als Kerneinheit für entfernte Knoten ein und nutzte seine integrierte lokale CPU, um vorprogrammierte Logik auszuführen, komplexe Datenvorverarbeitung (wie Kalibrierung und Filterung) durchzuführen und zeitkritische lokale Verriegelungen unabhängig vom zentralen DCS-Controller zu verwalten.
Dieser Einsatz reduzierte die Belastung des Hauptcontrollers erheblich, ermöglichte eine autonome Steuerung an den Remote-Knoten und verbesserte die Reaktionsgeschwindigkeit und Zuverlässigkeit des Systems.
Dokumentation
Häufig gestellte Fragen
Wie hoch ist der Stromverbrauch des SC520?
Der Gesamtstromverbrauch des SC520 beträgt 0,8 W (der Strom beträgt 1,5 A bei 5 V und 0,006 A bei 24 V).
Wie kann ich überprüfen, ob der SC520 ordnungsgemäß funktioniert?

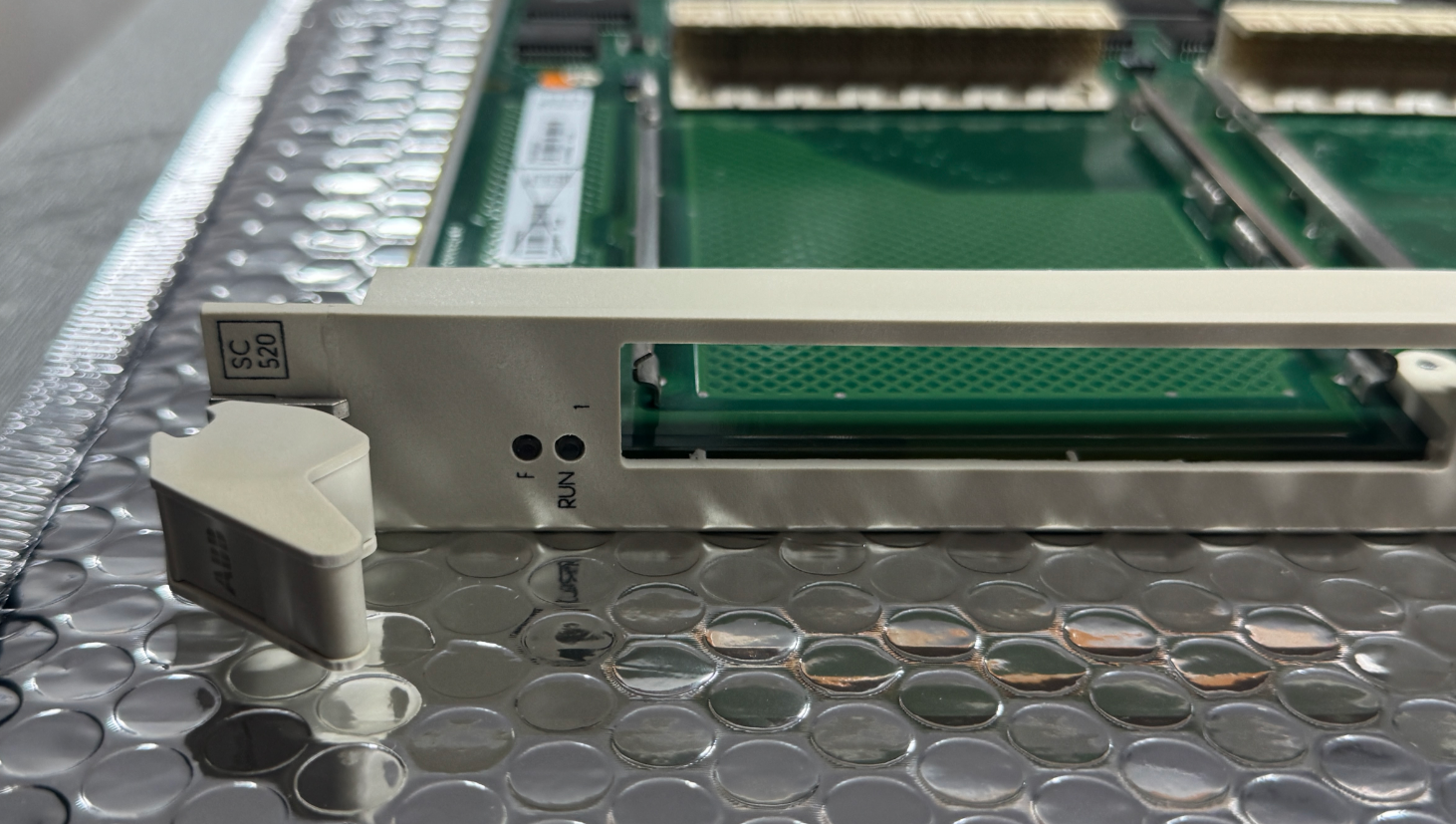

Sie können den Betriebsstatus des Trägers überprüfen, indem Sie die LED-Statusanzeigen am Rack überprüfen und die Modul-Scan-Liste lesen. Die LED-Anzeigen zeigen den Status der Stromversorgung, Kommunikation und CPU an.
Was ist der Betriebstemperaturbereich des SC520?
Der Betriebstemperaturbereich des SC520 beträgt -20 °C bis +60 °C. Der Lagertemperaturbereich beträgt -40°C bis +85°C.
