IS230JPDGH1B GE Marke VIe

  • IS230JPDGH1B GE Mark VIe
  • IS230JPDGH1B GE Mark VIe
  • IS230JPDGH1B GE Mark VIe
  • IS230JPDGH1B GE Mark VIe
Herkunftsort USA
Markenname GE
Zertifizierung Certificate of Origin
Modellnummer IS230JPDGH1B
Dokument GE-Mark-VIe-VIeS.pdf
Min Bestellmenge 1 PC
Preis $5000
Verpackung Informationen Originalverpackung
Lieferzeit 5-7 Tage
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 1-99 Stück / 3-5 Tage
Produktdetails
Marke GE Modulnummer IS230JPDGH1B
Katalog Mark VIe Verkaufspreis $ 5.000
Zustand Auf Lager Herkunft USA
Vorlaufzeit 3-5 Werktage Garantie 1 Jahr
Gewicht 1 kg
Hinterlass eine Nachricht
Produkt-Beschreibung

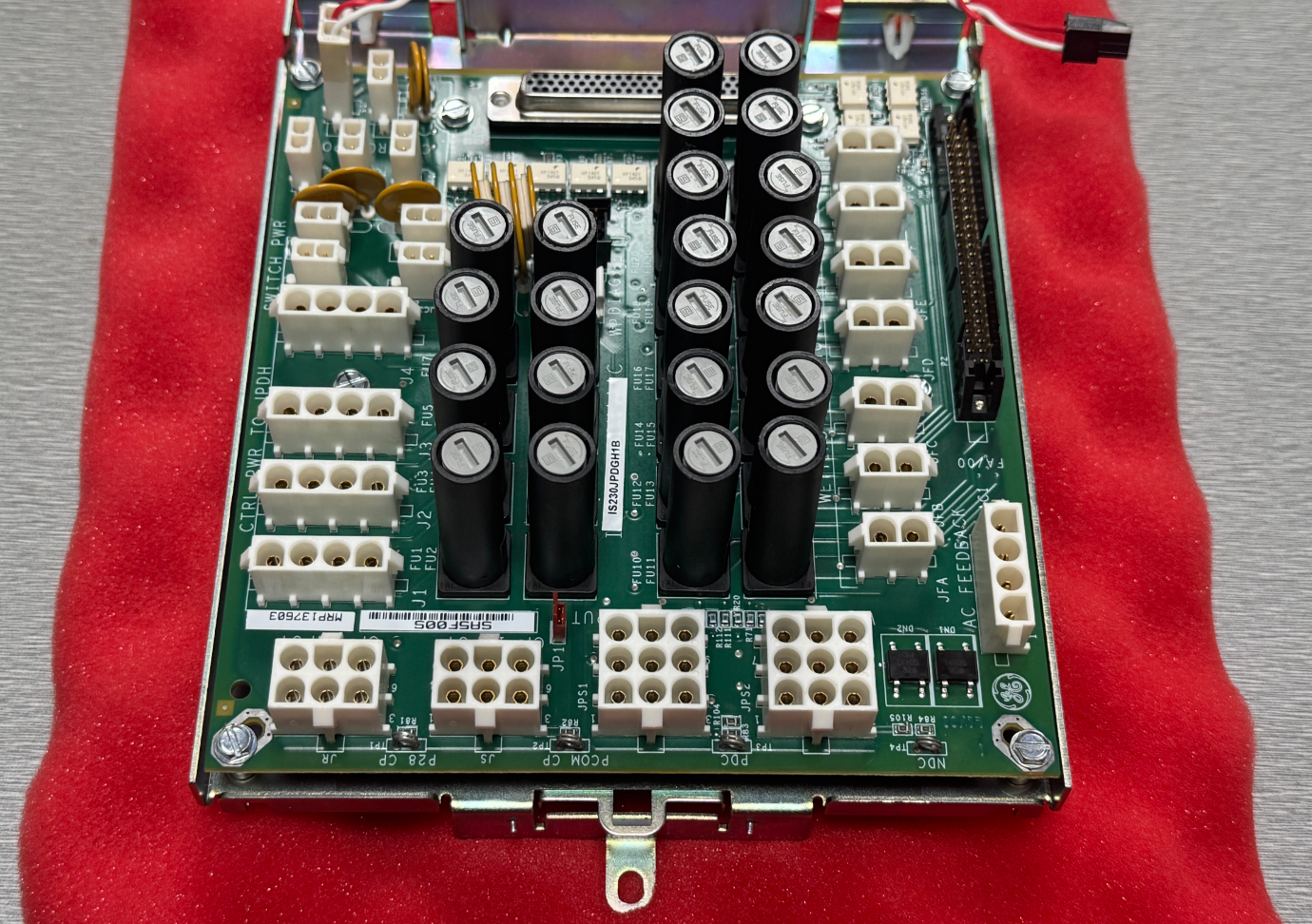

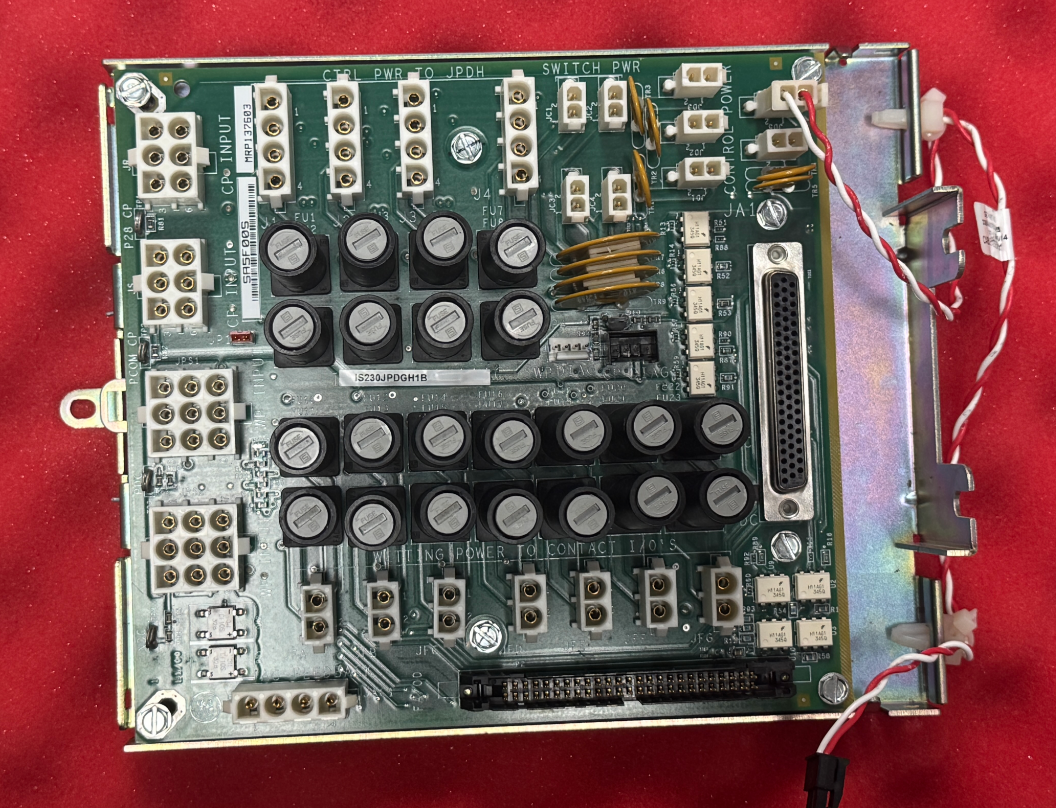

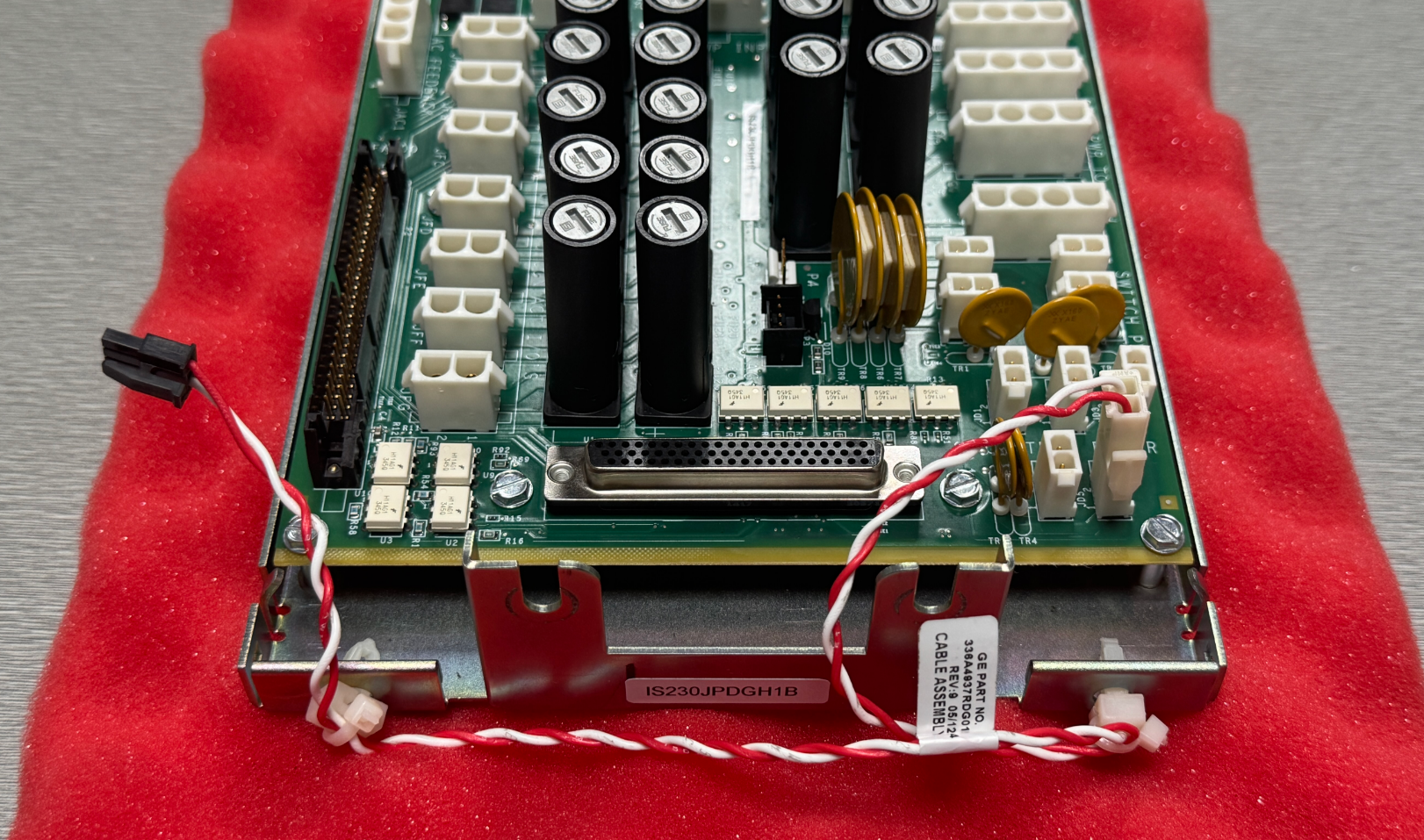

IS230JPDGH1B GE Mark VIe

Das GE IS230JPDGH1B ist ein multifunktionales industrielles Steuermodul. Dieses Modell erfüllt verschiedene Funktionen im Bereich der industriellen Automatisierung, wobei seine Kernfunktion die eines redundanten 28V DC Stromverteilungsmoduls (PDM) ist und es Teil der SPEEDTRONIC Mark VIe-Steuerungssystemreihe ist.


Als Schlüsselkomponente des Mark VIe-Systems ist dieses Modell hauptsächlich für die Verzweigung und Verteilung der dem System zugeführten DC-Steuerleistung über mehrere Kanäle verantwortlich.

Es integriert Überlast- und Kurzschlussschutzfunktionen, um isolierte Stromversorgungskreise für verschiedene Lasten innerhalb des Racks bereitzustellen, einschließlich E/A-Karten, Feldanschlussmodule, Sensoren und Magnetventile. In Szenarien mit hoher Leistungsdichte kann dieses Modul bis zu 24 Mark VIe E/A-Pakete und 3 Ethernet-Switches mit 48V DC Strom versorgen.

Spezifikation Details
Markenname General Electric
Modell IS230JPDGH1B
Katalog Mark VIe
Bruttogewicht/Versandgewicht 2,2 lbs / 35,2 oz / 1kg
Verpackungsgröße 16cm x 16 cm x 12 cm
Herkunftsland USA
HS-Code 8537101190
Lieferzeit Auf Lager
Versandhafen Xiamen
Zahlung T/T
Verkaufspreis 5000 $
Garantie 12 Monate
Lieferzeit 3-5 Werktage
Kurierpartner DHL, UPS, TNT, FedEx und EMS
Hauptvorteile
  • Mit Standard-35-mm-DIN-Schienenmontage und modularem Design ermöglicht das Modul eine schnelle Installation, Demontage und Wartung.
  • Ein weiter Betriebstemperaturbereich von -30°C bis +65°C, kombiniert mit einer Drei-Schutz-Beschichtung und einem Metallabschirmungsdesign, ermöglicht es dem Modul, den rauen Bedingungen von Schaltschränken in explosionsgefährdeten Zonen mit hohem Risiko standzuhalten.
  • Die Kombination aus dual-redundanten Eingängen und einer TMR-dreifach-redundanten Architektur gewährleistet eine extrem hohe Systemverfügbarkeit.
  • Die Module verwenden Komponenten in Industriequalität und ein abgedichtetes Design, was eine starke Beständigkeit gegen Vibrationen und elektromagnetische Störungen bietet.
Installationsanleitung
  1. Stromversorgung prüfen: Stellen Sie vor der Installation sicher, dass die Stromversorgung des Schaltschranks unterbrochen wurde und keine Spannung auf der Stromverteilungsschiene liegt.
  2. DIN-Schienenmontage: Schieben Sie das Modul entlang der Standard-35-mm-DIN-Schiene in den Montageschlitz und stellen Sie sicher, dass es sicher installiert ist.
  3. Abstand halten: Halten Sie einen Mindestabstand von 5 cm zur Kühlung zu umliegenden Geräten ein.
  4. Verkabelung: Beachten Sie das Verdrahtungsschema an der Seite des Moduls. Schließen Sie das externe DC-Stromkabel an die Eingangsklemmen an (unterscheiden Sie zwischen Plus und Minus) und schließen Sie dann die Stromkabel jedes Lastgeräts an die entsprechenden Ausgangsklemmen an.
  5. Klemmen festziehen: Ziehen Sie die Klemmschrauben fest, um ein Lösen zu verhindern, und umwickeln Sie freiliegende Drahtenden mit Isolierband.
Fallstudie

In einem bestimmten GuD-Kraftwerk waren drei IS230JPDGH1B-Module gleichzeitig in einer TMR-dreifach-redundanten Konfiguration in Betrieb. Die drei Module führten dieselbe Steuerlogik parallel aus und gaben Steuerbefehle über einen "Zwei-von-Drei"-Abstimmungsmechanismus aus.


Während einer routinemäßigen Wartungsprüfung wurde festgestellt, dass eine Sicherung in einem der Module verschlechtert war; dank der TMR-Architektur lief das System jedoch normal weiter, und das Wartungspersonal konnte das Modul austauschen, ohne das Kraftwerk abschalten zu müssen.

Häufig gestellte Fragen
Was ist der Betriebstemperaturbereich des Moduls?
Der Betriebstemperaturbereich beträgt -30°C bis +65°C (Industriequalität), wobei einige Modelle von -40°C bis +70°C betrieben werden können. Der Lagertemperaturbereich beträgt -40°C bis +85°C.
Wie wird das Modul installiert?
Es wird mit einer Standard-35-mm-DIN-Schiene installiert. Zur Installation schieben Sie das Modul einfach entlang der DIN-Schiene in den Montageschlitz; die Demontage ist schnell und einfach. Stellen Sie vor der Installation sicher, dass die Stromversorgung des Schaltschranks unterbrochen ist und keine Spannung auf der Stromverteilungsschiene liegt.
Was ist die Garantiezeit für dieses Modul?
Typischerweise beträgt die Garantiezeit für Originalprodukte 12 Monate.
IS230JPDGH1B GE Mark VIe Industrial Control Module
