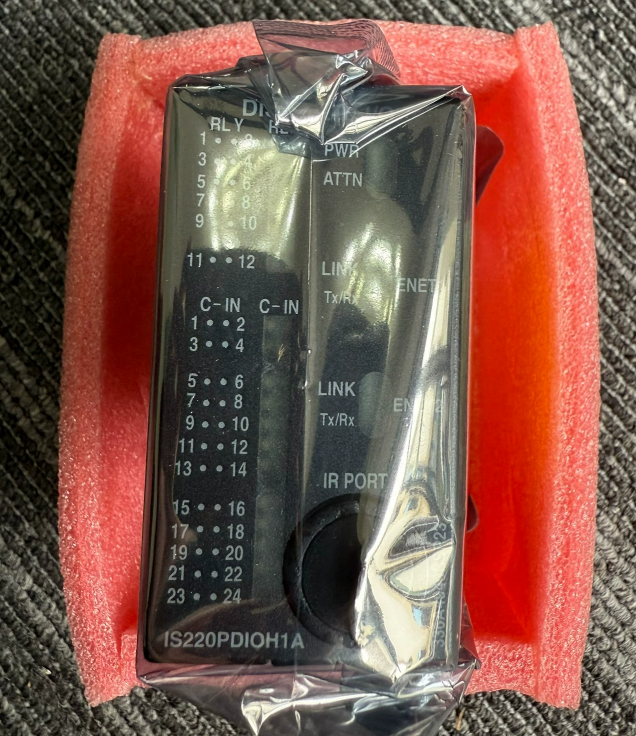

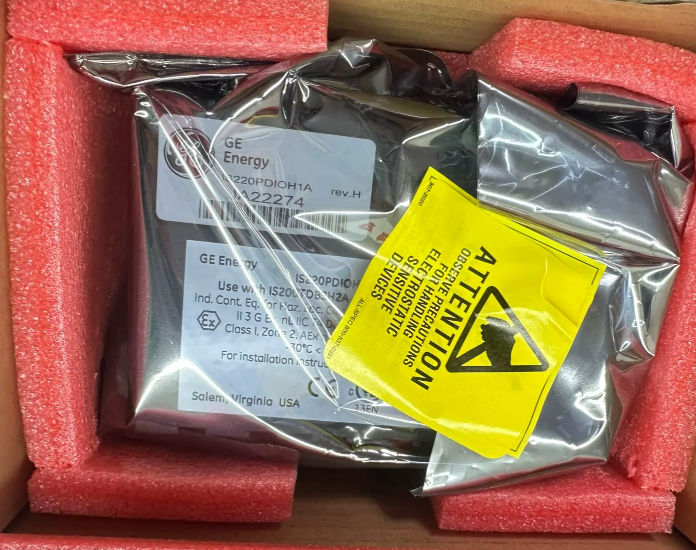

IS220PDIOH1A GE Mark VIe

• Betriebstemperatur: -40°C bis +70°C (bis zu +85°C für einige Modelle)
• Lagertemperatur: -55°C bis +90°C
• Relative Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
• Schutznummer: IP20
• Stromversorgungsspannung: 24 V Gleichspannung (Betriebsbereich: 9-36 V Gleichspannung)
• Stromverbrauch: < 4 W
• Unterstützt verschiedene Konfigurationsmodi, einschließlich Simplex, Dual Redundancy und Triple Redundancy (TMR)
• Kompatibel mit TMR-Systemen und unterstützt Anwendungen der Sicherheitsstufe SIL 2
• Ein warmwechselbares Design (Anmerkung: Der Betrieb muss mit ausgeschaltetem Strom durchgeführt werden), so dass Wartung oder Austausch ohne Beeinträchtigung des Gesamtbetriebs möglich ist

Das IS220PDIOH1A ist ein hochintegriertes diskretes Eingangs-/Ausgangsmodul (I/O), das von GE für seine Mark VIe Speedtronic-Systems entwickelt wurde.Als wesentlicher Bestandteil eines verteilten Steuerungssystems (DCS), dieses Modul wird hauptsächlich zur Aufnahme digitaler Signale von Feldgeräten und zur Ausgabe von Steuerungssignalen auf Basis von Anweisungen des Steuerungssystems verwendet,als kritische Brücke zwischen Feldgeräten wie Sensoren und Aktoren und dem Steuerungssystem dient.
Das Modul, das in der Industrie allgemein als "PDIO" (Discrete I/O Pack) bezeichnet wird, hat als Kernkonstruktionsphilosophie, sowohl digitale Eingabe- als auch digitale Ausgabefunktionen auf einer einzigen Leiterplatte zu integrieren.Bereitstellung einer One-Stop-Lösung für die Datenerfassung und Steuerung von Feldgeräten wie KontaktenEs tauscht Daten in Echtzeit mit dem Mark VIe-Controller über ein doppeltes 100 Mbps-Full-Duplex-IONet-Ethernet aus und sorgt so für extrem kurze Reaktionszeiten.

In einem bestimmten Kraftwerk hat die Verwendung dieses Moduls zur Überwachung der Leistungsdaten der Dampfturbine in Echtzeit das Niveau der Betriebsüberwachung erheblich verbessert.Durch Sammeln verschiedener Betriebsparameter aus der DampfturbineDas Modul bietet eine genaue Echtzeit-Datenunterstützung für das Steuerungssystem.

1. Installieren des Terminalboards: Installieren Sie das ausgewählte Terminalboard (TDBS oder TDBT) sicher
2. Einfügen des Moduls: Einfügen des PDIO-E/A-Pakets direkt in den Endplattenanschluss
3. Mechanische Befestigung: Befestigen Sie das Modul mechanisch mit den verschraubten Stiften neben den Ethernet-Ports; die Stifte gleiten in die entsprechenden Befestigungsstützen auf dem Endgerät
4. Ethernet-Verbindung: Verbinden Sie ein oder zwei Ethernet-Kabel.
5. Anschlussleistung: Anschließen des dreipinigen Stromanschlusses an eine Stromquelle zur Stromversorgung des Moduls
6. Softwarekonfiguration: Bei Bedarf verwenden Sie das ToolboxST-Programm zur Konfiguration des I/O-Pakets
